Comewill, un fabricante y proveedor confiable de equipos eléctricos con sede en China, ofrece alta calidadTransformadores de instrumentos combinadosque integran las funciones de Transformador de Corriente y Transformador de Tensión en una sola unidad. Disponibles en stock, al por mayor y personalizados, estos transformadores brindan soluciones compactas, seguras y rentables para la medición y protección de energía eléctrica en sistemas de distribución. Se utilizan ampliamente en aplicaciones de redes eléctricas industriales, mineras y rurales.

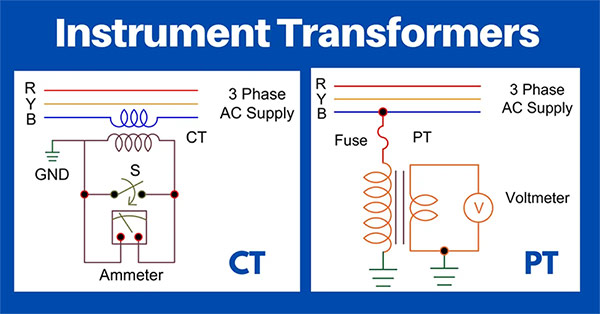

Los transformadores de instrumentos combinados son un tipo de dispositivo eléctrico que combina las funciones de los transformadores de corriente y voltaje en un solo gabinete. La unidad de corriente está conectada en serie a la línea de alta corriente, mientras que la unidad de voltaje está conectada en paralelo a la línea de alto voltaje. Ambas unidades comparten un núcleo y aislamiento común, lo que permite la adquisición simultánea de señales de voltaje y corriente mientras aísla los circuitos primarios de alto voltaje de los dispositivos de medición secundarios. Este diseño garantiza la seguridad del operador y del equipo al tiempo que reduce la complejidad de la instalación.
Medición de voltaje
La sección de voltaje induce un bajo voltaje proporcional en el devanado secundario cuando el alto voltaje fluye a través del circuito primario. Esta salida de bajo voltaje (normalmente 100 V) la utilizan voltímetros, medidores de energía o relés de protección.
Medición actual
La sección de corriente convierte grandes corrientes primarias en corrientes secundarias pequeñas y medibles (normalmente 5 A o 1 A). Estas salidas se suministran a medidores de transformadores de corriente o dispositivos de protección de relés, manteniendo un monitoreo y medición precisos.
Aislamiento y seguridad

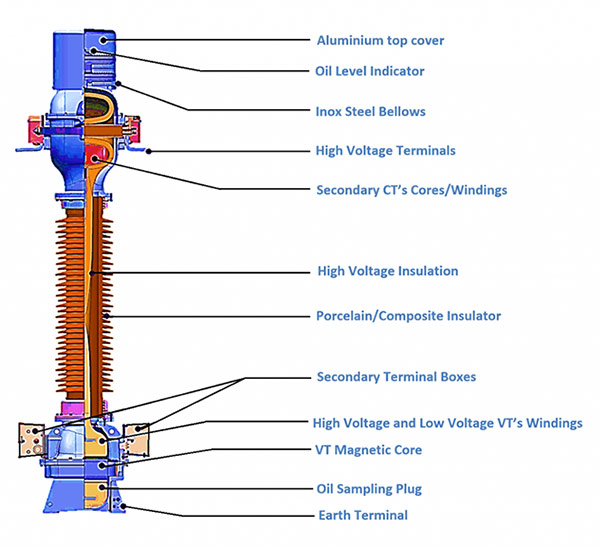

Dentro de un transformador combinado, las unidades de corriente y voltaje están encapsuladas en una carcasa de aislamiento compartida, a menudo llena de aceite o de fundición epoxi. El lado secundario debe estar conectado a tierra y los circuitos deben evitar condiciones abiertas o cortas para garantizar la seguridad.

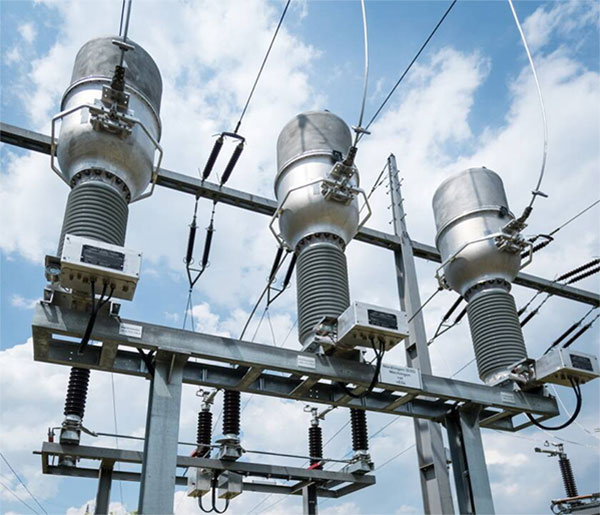

Fábrica ComewillTransformadores de instrumentos combinadosson adecuados para:
Cajas de medida de alta tensión
Transformadores de columna
Armarios de distribución
Son particularmente útiles en escenarios de medición trifásicos, como configuraciones V/V (dos transformadores de voltaje) o Y/Y (tres transformadores de voltaje) para cargas equilibradas o desequilibradas.
1. Diseño compacto y fácil instalación: la integración de transformadores de corriente y voltaje en una unidad reduce el espacio ocupado y simplifica la configuración.
2. Eficiencia de costos: la compra de una unidad combinada reduce los costos de los transformadores separados, la complejidad de fabricación y el tiempo de instalación.
3. Aislamiento eléctrico y confiabilidad: la separación completa de los circuitos primarios de alto voltaje y secundarios de bajo voltaje garantiza la seguridad del operador y del equipo.
4. Medición y protección integradas: proporciona salidas estándar para medidores de energía y dispositivos de protección de relés simultáneamente.
5. Adaptabilidad ambiental: los diseños sumergidos en aceite o aislados en gas permiten el funcionamiento a largo plazo al aire libre o en condiciones adversas.
Transformador combinado: combina transformadores de corriente y voltaje en un solo dispositivo para una instalación compacta y medición sincronizada. Adecuado para proyectos con espacio limitado o sensibles a los costos.
Transformador dividido: separa los transformadores de corriente y voltaje para una ubicación flexible y una precisión optimizada. Permite una selección personalizada para diferentes niveles de voltaje y corriente.
Comewill, como fábrica y proveedor con sede en China, ofrece calidad, bajo precio y productos personalizados.transformadores de instrumentos combinadosque están en stock para una entrega rápida. Nuestros sistemas de transformadores de corriente se fabrican bajo estrictos estándares de calidad para cumplir con los requisitos industriales y de servicios públicos, lo que garantiza una medición precisa, seguridad operativa y un uso confiable a largo plazo.
