Compre un transformador de corriente interior personalizado de 0,72-40,5 kV en China

Comewill, un fabricante y proveedor confiable de dispositivos de protección y medición eléctrica en China, ofreceTransformador de corriente (CT) interior de 0,72-40,5 kVpara aplicaciones industriales, comerciales y de servicios públicos.

Principio de funcionamiento

Transformador de corriente interior de 0,72-40,5 kVFunciona basándose en la inducción electromagnética, convirtiendo corrientes primarias elevadas en corrientes secundarias más bajas y medibles para permitir una medición y protección precisas.

Pasos funcionales clave:

1. Inducción electromagnética: la corriente alterna a través del conductor primario genera un campo magnético en el núcleo de hierro, induciendo una corriente proporcional en el devanado secundario (por ejemplo, relación 1000:1).

2. Aislamiento de señal: la corriente secundaria (normalmente 5 A o 1 A) está aislada del circuito primario de alto voltaje, lo que garantiza la seguridad del personal y el equipo.

3. Control de precisión: Los materiales de alta conductividad magnética, como láminas de acero al silicio o aleaciones nanocristalinas, minimizan las pérdidas por histéresis y logran una precisión de hasta 0,2 niveles (error ±0,2%), de acuerdo con las normas IEC 60044-1.

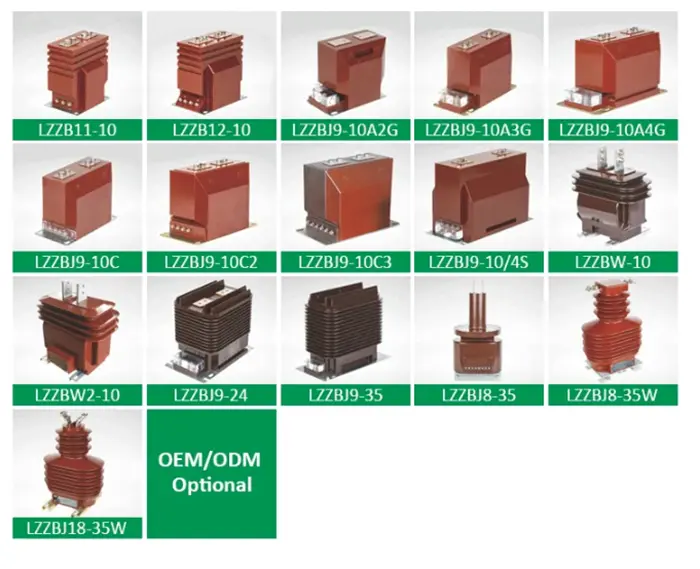

Tipos principales

1. TC electromagnético

Características: Núcleo de hierro con bobinado, rentable, muy estable.

Aplicaciones: Sistemas de distribución por debajo de 10 kV, por ejemplo, medición de electricidad industrial o comercial.

Ejemplo de parámetros: relación de corriente nominal 200/5 A, impedancia de carga 2,5 Ω (GB/T 20840.2-2014).

2. TC electrónico

Características: Utiliza elementos Hall o sensores de fibra óptica, banda de frecuencia amplia (0,1 Hz–1 MHz), fuerte resistencia EMI.

Aplicaciones: Generación de nuevas energías, sistemas de tracción ferroviaria de alta velocidad.

3. Bobina de Rogowski

Características: Diseño sin núcleo, alta linealidad, adecuado para medición de corriente transitoria.

Ejemplo de parámetros: Señal de salida 0,333 V/kA, error lineal <±0,1 % (IEEE C57.13-2016).

Escenarios de aplicación

Medición de electricidad

Medidores industriales o comerciales de alta precisión, que normalmente requieren una precisión de 0,5 S (±0,5 %), según DL/T 725-2013.

Protección de relé

Protección contra sobrecorriente o diferencial; Los CT deben cumplir límites de error específicos (p. ej., 5P20, error ≤5 % a 20 × corriente nominal).

Monitoreo Industrial

Las aplicaciones de alta frecuencia o alta velocidad (por ejemplo, plantas siderúrgicas, hornos de inducción) requieren CT electrónicos con una respuesta de frecuencia >10 kHz.

Pautas de selección y mantenimiento

Parámetros de selección

Corriente nominal: elija entre 1,2 y 1,5 veces la corriente de carga para una protección óptima.

Nivel de precisión: utilice 0,2 para CT de medición; 5P/10P para CT de protección.

Instalación y mantenimiento

Evite el circuito abierto en el secundario: puede generar voltaje kV peligroso.

Comprobación de aislamiento: compruebe periódicamente si la resistencia de aislamiento delTransformador de corriente interior de 0,72-40,5 kVes ≥1MΩ.

Coincidencia de escenarios: seleccione el tipo de CT (electromagnético, electrónico, Rogowski) según las necesidades de la aplicación, la precisión, el costo y la confiabilidad.
