Como fabricante profesional en China, a Comewill le gustaría ofrecerle el transformador de corriente LA-10Q de alta calidad, que admite configuraciones de una vuelta, varias vueltas y de barra colectora, con corrientes nominales de 5 A hasta 1000 A, corrientes soportadas de corta duración de hasta 54 kA y clasificaciones de corriente dinámicas para satisfacer sus necesidades de instalación.

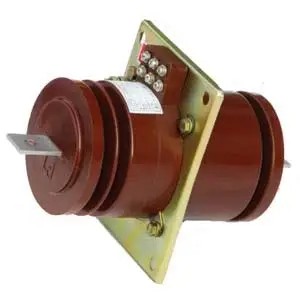

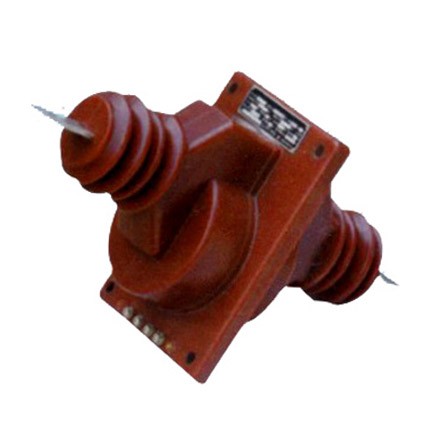

El transformador de corriente (CT) LA-10Q es un CT pasante de pared, moldeado en resina epoxi, de 10 kV, diseñado para una medición de corriente segura, precisa y confiable. Su diseño lo hace adecuado para:
Sistemas de transmisión y distribución de energía.
Subestaciones industriales y monitorización energética.
Paneles de instrumentación y protección de relés.
Redes de servicios públicos que requieren medición estable y detección de fallas
El aislamiento de alta fuga garantiza un rendimiento excelente incluso en ambientes con alta contaminación o humedad, mientras que el diseño a través de la pared permite opciones de instalación flexibles y una huella mínima.
1. Configuraciones flexibles
Admite configuraciones de una sola vuelta, de varias vueltas o de barra colectora
Relaciones de corriente primarias personalizables, clases de precisión y salida nominal VA
Se adapta a diversos escenarios de instalación para proyectos industriales, comerciales y de servicios públicos.
2. Aislamiento confiable y anticontaminación
La fundición de resina epoxi proporciona un aislamiento superior y resistencia a la humedad.
La alta distancia de fuga evita la descarga disruptiva en condiciones de contaminación o humedad.
Rendimiento estable en funcionamiento a largo plazo, lo que reduce los riesgos del sistema
3. Adaptabilidad ambiental y operativa
Altitud: ≤1000m
Temperatura: -5 ℃ a +40 ℃
Humedad: Máximo 85% a 20 ℃
Libre de gases corrosivos y contaminantes químicos.
4. Fácil integración y mantenimiento
El diseño estructural a través de la pared simplifica la instalación en paneles y aparamenta
5. El tamaño compacto ahorra espacio
La construcción de larga duración y bajo mantenimiento garantiza una medición y protección estables.
| Transformación nominal (A) | Combinación de clases de precisión | Salida nominal (VA) | Corriente nominal de corto tiempo (kA/1s) | Corriente dinámica nominal (kA) | ||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5/5 | 0,2/10P100.2S/10P100.5/10P1010P15 /10P15 | 10 | 10 | 10 | 15 | 15 | 0.5 | 0.8 |
| 10/5 | 0.9 | 1.6 | ||||||
| 15/5 | 1.4 | 2.4 | ||||||
| 20/5 | 1.8 | 3.2 | ||||||
| 30/5 | 2.7 | 4.8 | ||||||
| 40/5 | 3.6 | 6.4 | ||||||
| 50/5 | 4.5 | 8 | ||||||
| 75/5 | 6.8 | 12 | ||||||
| 100/5 | 9 | 16 | ||||||
| 150/5 | 13.5 | 24 | ||||||
| 200/5 | 18 | 26 | ||||||
| 300/5 | 22.5 | 40.5 | ||||||
| 400/5 | 30 | 54 | ||||||
Podemos proporcionar una solución personalizada integral para el transformador de corriente LA-10Q, que cubre ajustes personalizados en las dimensiones del núcleo, como la relación de corriente, el nivel de precisión y los parámetros de salida.
Si tiene necesidades de uso específicas, no dude en contactarnos en cualquier momento. Adaptaremos nuestros productos para que se ajusten a sus escenarios de aplicación reales.

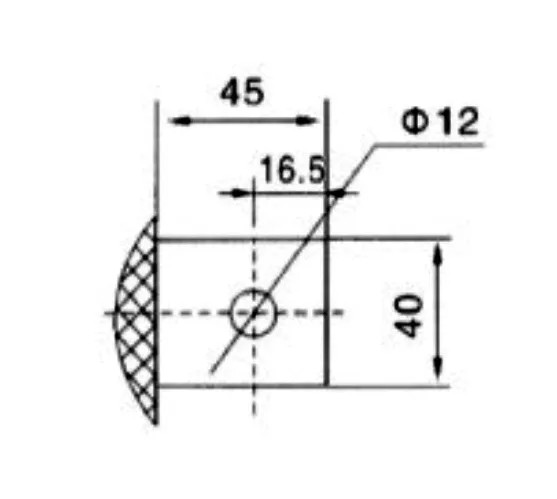

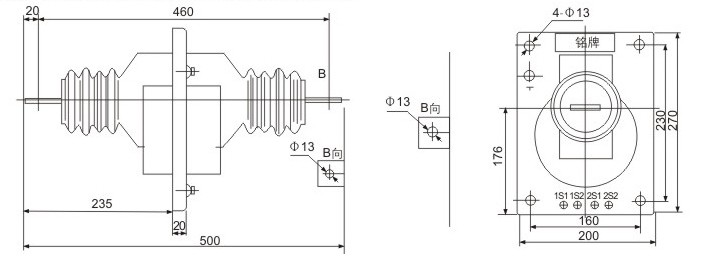

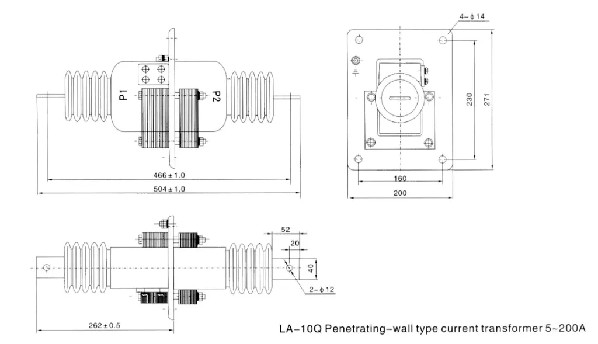

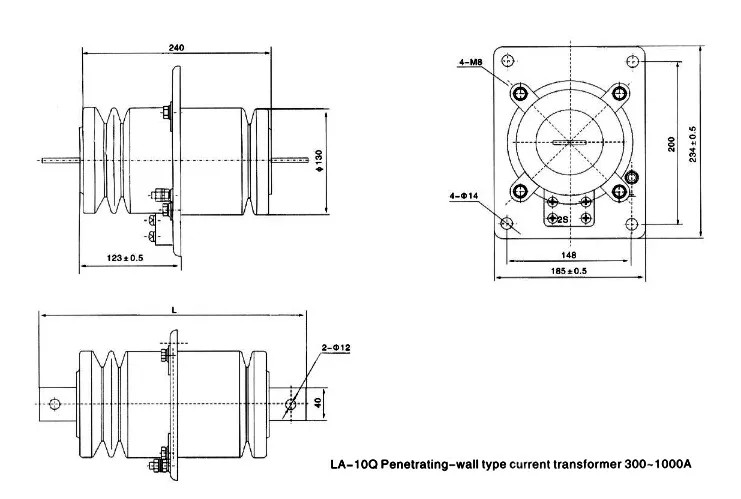

| LA-10Q 5-200A | LA-10Q 300-1000A |
 |
 |

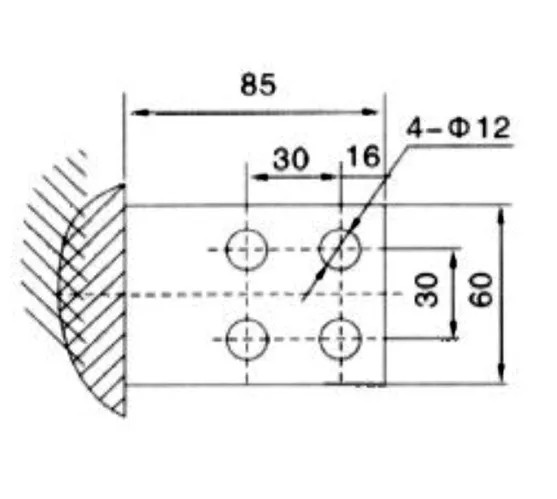

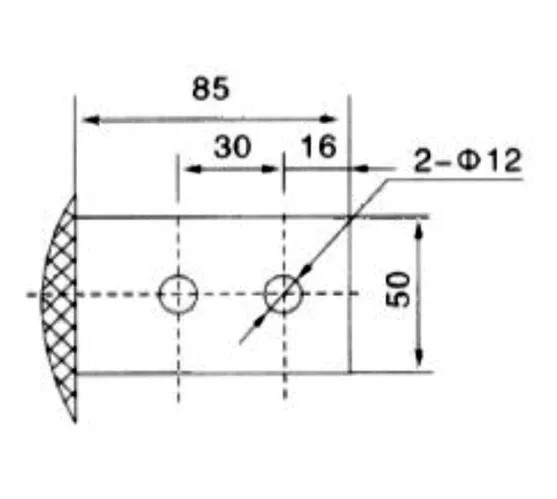

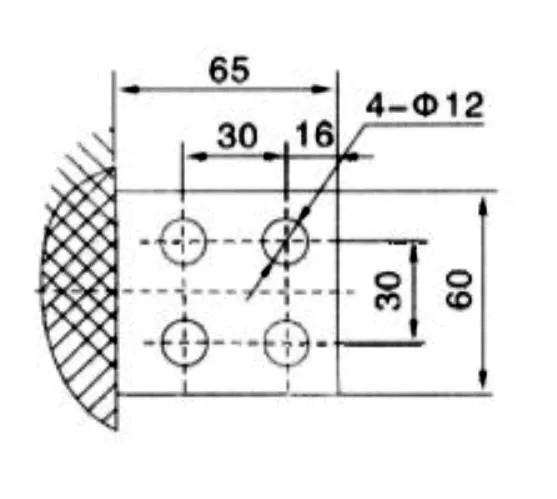

| 300-400/5A | 500-600/5A |
|
|
| 800/5A | 1000/5A |
|
|
