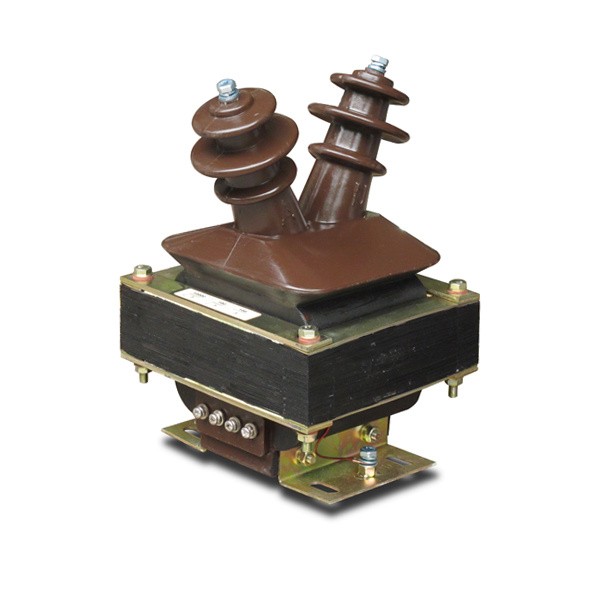

A Transformador voltajees una importante tecnología de transformadores de instrumentos que se utiliza para reducir el alto voltaje primario a un voltaje secundario proporcional adecuado para medición, medición, protección y control. A diferencia de un transformador de potencia, que está diseñado para la transferencia de energía entre redes eléctricas, un transformador de instrumentos está diseñado para proporcionar una señal precisa a medidores, relés, equipos de monitoreo y sistemas de control. La selección correcta depende del voltaje del sistema primario, el voltaje secundario, la frecuencia, los requisitos de precisión, la carga, el aislamiento, la disposición de las fases, la configuración del devanado, la ubicación de la instalación, la exposición ambiental y la función de protección o medición prevista. Las tecnologías electromagnéticas, capacitivas y electrónicas proporcionan diferentes enfoques para obtener señales de voltaje proporcionales. Los diseños de interiores y exteriores también abordan diferentes condiciones ambientales. Por lo tanto, una evaluación técnica completa debe considerar el rendimiento eléctrico, el aislamiento, la construcción, los accesorios, la protección, la instalación y el mantenimiento como un solo sistema coordinado.
Tabla de contenido
Haga clic en cualquier tema para ir directamente a la sección.
- 1. ¿Por qué es importante la medición de voltaje en los sistemas de energía?
- 2. ¿Cómo funciona un transformador de voltaje para instrumentos?
- 3. ¿Cuáles son los principales tipos y configuraciones?
- 4. ¿Cómo afectan la precisión y la carga a la selección?
- 5. ¿Por qué son esenciales el aislamiento y el aislamiento eléctrico?
- 6. ¿En qué se diferencian las aplicaciones de protección y medición?
- 7. ¿Cuál es la diferencia entre diseños electromagnéticos y capacitivos?
- 8. ¿Cómo abordan los diseños de interiores y exteriores diferentes condiciones?
- 9. ¿En qué se diferencian las aplicaciones monofásicas y trifásicas?
- 10. ¿Cómo se deben considerar los fusibles, la conexión a tierra secundaria y la seguridad?
- 11. ¿Qué aplicaciones utilizan la medición de voltaje de instrumentos?
- 12. ¿Qué errores de selección comunes se deben evitar?
- 13. ¿Qué debe incluir una especificación técnica profesional?
- 14. Preguntas frecuentes
¿Por qué es importante la medición de voltaje en los sistemas de energía?
Las redes eléctricas no se pueden controlar de forma segura y precisa sin información fiable sobre el voltaje. Los operadores, relés de protección, medidores, sistemas de automatización y equipos de monitoreo dependen de señales de medición que representan la condición del circuito eléctrico primario.
Conectar directamente medidores convencionales o equipos de control de bajo voltaje a un circuito de voltaje medio o alto no sería práctico y potencialmente peligroso. Los transformadores de instrumentos resuelven este problema creando una señal secundaria proporcional que representa el voltaje primario y al mismo tiempo proporciona separación eléctrica entre el circuito de alto voltaje y el circuito de medición secundario.
Esta separación tiene varias ventajas prácticas. El equipo de medición se puede diseñar en torno a un voltaje secundario estandarizado en lugar de exponerse directamente al sistema primario. Los relés de protección pueden procesar una señal manejable. Los contadores de energía pueden realizar sus funciones de medición. Los operadores pueden obtener información sobre la red eléctrica sin llevar el voltaje primario directamente al panel de control.
Proporciona una señal de voltaje proporcional para medidores y dispositivos de monitoreo.
Suministra información de voltaje a relés de protección que evalúan condiciones anormales del sistema.
Separa el circuito de medida secundario de la red primaria de alta tensión.
Proporciona una señal eléctrica que puede admitir automatización, lógica de conmutación, sincronización y otras funciones de control.
La información de voltaje es particularmente importante en sistemas donde la condición eléctrica cambia continuamente. Las subestaciones, los sistemas de distribución industrial, los alimentadores de transformadores, las redes de energía renovable y los sistemas complejos de servicios públicos requieren información confiable sobre el voltaje del sistema.
La medición también ayuda a solucionar problemas. Si la señal secundaria observada cambia inesperadamente, los ingenieros pueden investigar si la causa está relacionada con el sistema primario, el transformador del instrumento, el cableado, el circuito de protección u otra parte de la cadena de medición.
Por lo tanto, una cadena de medición fiable comienza con un transformador de medida correctamente seleccionado. Es necesario considerar en conjunto la precisión, el aislamiento, la configuración de la conexión, la carga secundaria, las condiciones ambientales y los requisitos de protección.
¿Cómo funciona un transformador de voltaje para instrumentos?
Un transformador de voltaje de instrumento electromagnético funciona mediante inducción electromagnética. El devanado primario está conectado al circuito de alto voltaje, mientras que el devanado secundario proporciona un voltaje proporcionalmente más bajo al equipo de medición o protección conectado.
La relación básica está determinada por la relación entre espiras primarias y secundarias. Cuando se energiza el devanado primario, se establece un flujo magnético en el núcleo. Este flujo induce un voltaje en el devanado secundario que corresponde proporcionalmente al voltaje primario dentro del rango operativo diseñado del transformador.
Devanado primario
El devanado primario se conecta al circuito de alto voltaje. Por tanto, su sistema de aislamiento está diseñado para resistir las tensiones eléctricas asociadas a la red primaria.
Dependiendo de la arquitectura del producto, el devanado primario puede tener diferentes construcciones físicas. Algunos diseños utilizan una disposición de devanado convencional, mientras que otros integran el devanado en una estructura de aislamiento encapsulada.
Devanado secundario
El devanado secundario proporciona la señal de voltaje reducido a medidores, relés y otros equipos. Su salida está diseñada para permanecer proporcional al voltaje primario bajo condiciones eléctricas específicas.
Núcleo magnético
El núcleo proporciona la ruta magnética necesaria para la inducción electromagnética. La construcción del núcleo y las características magnéticas influyen en la precisión, el comportamiento de excitación, las pérdidas y la capacidad del transformador para proporcionar una señal secundaria estable.
Sistema de aislamiento
El sistema de aislamiento separa el devanado primario de alto voltaje del devanado secundario, el recinto y la estructura circundante. Dependiendo del diseño del producto, esto puede implicar aislamiento seco, fundición de resina epoxi, aislamiento de aceite, aislamiento de gas u otras disposiciones dieléctricas.
| Componente | Función primaria | Consideración clave del diseño |
|---|---|---|
| Devanado primario | Se conecta al circuito de alto voltaje. | Requisitos de voltaje primario y aislamiento. |
| Devanado secundario | Proporciona la señal de medición reducida. | Tensión secundaria, precisión, carga. |
| Núcleo magnético | Proporciona el camino magnético | Material del núcleo y características de excitación. |
| Sistema de aislamiento | Mantiene la separación eléctrica. | Estrés de tensión, medio ambiente, estabilidad mecánica. |
| Recinto o vivienda | Proporciona protección mecánica y ambiental. | Lugar de instalación y condiciones de exposición. |
Calidad de señal secundaria
Una señal secundaria útil debe representar con precisión el voltaje primario mientras el equipo conectado consume su carga especificada. Si el circuito de medición impone una carga excesiva al secundario, la relación de voltaje y la precisión pueden verse afectadas.
Es por eso que el transformador, el cableado, los terminales, los medidores, los relés y otros equipos secundarios deben evaluarse como un solo circuito.
El principio de funcionamiento puede ser simple en concepto, pero lograr una precisión estable en condiciones de funcionamiento reales requiere un diseño cuidadoso del núcleo, los devanados, el aislamiento, las conexiones y la estructura mecánica.
¿Cuáles son los principales tipos y configuraciones?
Los transformadores de tensión para instrumentos se pueden clasificar según su instalación, disposición de fases, configuración del devanado, tecnología de aislamiento y principio de funcionamiento. Estas categorías ayudan a los ingenieros a limitar la selección según los requisitos del sistema.
Configuraciones interiores
Las unidades interiores están diseñadas para su instalación dentro de aparamentas, subestaciones, salas eléctricas u otros entornos protegidos. Su diseño de cerramiento y aislamiento se puede optimizar en torno a un ambiente interior controlado.
Los diseños de fundición de resina epoxi son comunes en aplicaciones compactas de interior de media tensión porque el aislamiento sólido puede crear una estructura sellada y al mismo tiempo mantener el conjunto físico relativamente compacto.
Configuraciones al aire libre
Las unidades exteriores enfrentan exposición directa a la lluvia, la humedad, los cambios de temperatura, la luz solar, el polvo, la contaminación y otras condiciones ambientales. Por lo tanto, la disposición de su alojamiento y aislamiento debe abordar el servicio al aire libre.
Configuraciones monofásicas
Los diseños monofásicos se utilizan comúnmente cuando cada fase se mide por separado o cuando la aplicación requiere una disposición de medición definida de fase a tierra o de fase a fase.
Configuraciones trifásicas
Las disposiciones trifásicas pueden proporcionar una medición de voltaje coordinada para redes eléctricas trifásicas. La conexión exacta depende de la configuración del neutro del sistema y de la función de protección o medición.
Configuraciones de dos y tres devanados
Un diseño de dos devanados contiene un devanado primario y otro secundario. Un diseño de tres devanados agrega un devanado secundario auxiliar que puede admitir una protección separada o una función relacionada con la conexión a tierra, según el esquema eléctrico.
Sistemas de tipo seco y de resina fundida.
Los sistemas de tipo seco utilizan aislamiento sólido o seco sin dieléctrico líquido. La construcción fundida de resina epoxi puede encapsular completamente componentes seleccionados, proporcionando estabilidad mecánica y resistencia a la humedad y la contaminación.
Diseños sumergidos en aceite
Las configuraciones sumergidas en aceite utilizan aceite aislante como parte del sistema dieléctrico y térmico. Estos diseños requieren procedimientos adecuados de construcción, sellado, gestión del aceite y mantenimiento del tanque.
Configuraciones inflables o aisladas por gas.
Se pueden utilizar diseños con aislamiento de gas cuando sean apropiados sistemas dieléctricos cerrados. Su selección debe incluir la consideración del sellado del gabinete, las propiedades del gas, la gestión de la presión, los procedimientos de servicio y los requisitos ambientales.
Tecnologías capacitivas y electrónicas.
No todos los sistemas de medición de tensión dependen de un transformador electromagnético convencional. Los transformadores de voltaje capacitivos usan un divisor capacitivo en combinación con una sección electromagnética, mientras que los sensores de voltaje electrónicos usan métodos de detección y conversión de señales para producir una salida eléctrica proporcional.
| Clasificación | Opciones típicas | Enfoque de selección |
|---|---|---|
| Instalación | interior, exterior | Exposición ambiental y diseño de cerramientos. |
| Fase | Monofásico, trifásico | Esquema de configuración y medición de la red. |
| Devanado | Dos devanados, tres devanados | Medición, protección, funciones auxiliares. |
| Aislamiento | Seco, resina fundida, petróleo, gas. | Clase de tensión, entorno, mantenimiento. |
| Principio de funcionamiento | Electromagnético, capacitivo, electrónico. | Nivel de voltaje, precisión, arquitectura del sistema. |
La selección debe comenzar con los requisitos de la aplicación y la red, no simplemente con la categoría del producto. Diferentes configuraciones pueden satisfacer funciones de medición similares y al mismo tiempo proporcionar diferentes características de instalación y mantenimiento.
¿Cómo afectan la precisión y la carga a la selección?
La precisión es una de las consideraciones técnicas más importantes porque la señal secundaria puede usarse para medición de energía, monitoreo del sistema, protección, control o varias funciones al mismo tiempo.
Clase de precisión
La clase de precisión describe el error de medición permitido en condiciones definidas. Diferentes aplicaciones pueden tener diferentes requisitos de precisión.
Los circuitos de medición utilizados para la medición pueden requerir una precisión mayor que las aplicaciones donde el transformador proporciona principalmente una señal de protección. Por lo tanto, la clase correcta depende de lo que debe cumplir el circuito secundario.
Carga nominal
La carga se refiere a la carga conectada al devanado secundario. Esto incluye medidores, entradas de relé, transductores, cableado, bloques de terminales y otros dispositivos conectados.
Si la carga real del circuito secundario difiere significativamente de las condiciones para las cuales se especificó el transformador, la precisión y el comportamiento de salida pueden cambiar.
Precisión de la relación
La relación de transformación debe permanecer dentro de la tolerancia especificada. Una discrepancia entre la relación prevista y la relación real puede influir tanto en los valores de medición como en las decisiones de protección.
Desplazamiento de fase
En los sistemas de medición que implican cálculos de potencia, las relaciones de fase son importantes. Pequeños errores en el desplazamiento de fase pueden afectar la precisión de los cálculos derivados de señales de voltaje y corriente.
| Parámetro | Lo que describe | Por qué es importante |
|---|---|---|
| Clase de precisión | Precisión de medición en condiciones definidas | Determina la idoneidad para medición o protección. |
| Carga nominal | Carga del circuito secundario | Influye en el voltaje secundario y la precisión. |
| Relación de transformación | Relación de voltaje primario a secundario | Garantiza que la medición represente correctamente el sistema primario |
| Desplazamiento de fase | Relación angular entre voltaje primario y secundario. | Puede afectar los cálculos de potencia y protección. |
Requisitos de medición versus requisitos de protección
Las aplicaciones orientadas a la medición generalmente se centran en mantener una salida proporcional precisa en todo el rango operativo relevante. Las aplicaciones orientadas a la protección pueden poner mayor énfasis en el comportamiento del transformador durante condiciones anormales del sistema y en la capacidad de la señal secundaria para soportar la operación del relé.
Esta distinción debería reflejarse en la especificación técnica. Un producto seleccionado únicamente según el voltaje nominal puede resultar inadecuado si su precisión y características de carga no coinciden con el circuito conectado.
¿Por qué son esenciales el aislamiento y el aislamiento eléctrico?
El aislamiento eléctrico es una de las razones centrales por las que se utilizan transformadores de voltaje para instrumentos. El circuito primario puede funcionar a un voltaje muy por encima del rango operativo seguro de los dispositivos de control y medición convencionales, por lo que el sistema de aislamiento debe crear una separación confiable entre los circuitos primario y secundario.
Aislamiento de primaria a secundaria
El sistema de aislamiento debe resistir la tensión eléctrica asociada con la tensión primaria nominal y las condiciones transitorias definidas. El diseño incluye materiales aislantes, distancias de fuga, espacios libres, disposición de los devanados, encapsulación, terminales y geometría del recinto.
Aislamiento sólido
Los diseños de resina fundida pueden encapsular los devanados y otros componentes eléctricos. Este enfoque puede proporcionar una estructura compacta y mecánicamente estable al tiempo que reduce la exposición directa de las superficies de aislamiento interno a la humedad o la contaminación.
Aislamiento de aceite
El aceite proporciona características tanto de aislamiento dieléctrico como de transferencia de calor. Los diseños llenos de aceite necesitan una contención y un sellado adecuados para mantener el ambiente interno previsto.
Aislamiento de gases
Los conjuntos aislados por gas utilizan un medio dieléctrico cerrado. El recinto debe mantener su integridad y los procedimientos de servicio deben tener en cuenta el medio dieléctrico y la presión del equipo o la disposición de sellado.
Fuga y liquidación
La holgura se refiere a la distancia más corta a través del aire entre partes conductoras, mientras que la fuga se relaciona con la distancia a lo largo de una superficie aislante. Ambos son importantes en el diseño de equipos de media y alta tensión.
La contaminación ambiental puede aumentar la importancia de la distancia de fuga porque la contaminación en una superficie aislante puede crear un camino para la corriente de fuga.
El aislamiento debe resistir la tensión eléctrica especificada sin sufrir averías.
El sistema de aislamiento debe mantener su función bajo las condiciones esperadas de humedad, contaminación y temperatura.
Los devanados y el aislamiento deben permanecer estables durante el transporte, la instalación y el funcionamiento normal.
El circuito de medida de baja tensión debe permanecer debidamente separado de la red primaria.
Por lo tanto, el aislamiento no es una elección de material única. Es un sistema de ingeniería completo que involucra geometría, materiales, calidad de fabricación, exposición ambiental y coordinación eléctrica.
Para los compradores, esto significa que la descripción del aislamiento debe ser específica. Términos como tipo seco, resina fundida, sumergido en aceite o aislado en gas proporcionan un punto de partida, pero la especificación técnica también debe explicar la clase de voltaje prevista y las condiciones de instalación.
¿En qué se diferencian las aplicaciones de protección y medición?
El mismo circuito de tensión primaria puede proporcionar señales tanto a los sistemas de medida como a los de protección, pero los requisitos de estas dos funciones no son idénticos.
Aplicaciones de medición
Los sistemas de medición necesitan un voltaje proporcional estable para que los medidores y dispositivos de monitoreo puedan representar con precisión el sistema primario. Por lo tanto, la precisión en todo el rango operativo normal es especialmente importante.
Las aplicaciones pueden incluir medidores de voltaje, medidores de energía, equipos de calidad eléctrica, sistemas de supervisión y otros dispositivos de monitoreo.
Aplicaciones de protección
Los relés de protección utilizan señales eléctricas para identificar condiciones anormales. La información de voltaje puede contribuir a funciones de subtensión, sobretensión, direccional, distancia, sincronización u otras funciones de protección dependiendo de la arquitectura de la red.
El transformador debe proporcionar una señal adecuada en las condiciones pertinentes al esquema de protección.
Aplicaciones combinadas
Algunos sistemas utilizan devanados secundarios separados para diferentes funciones. Un devanado puede soportar la medición mientras que otro está asignado a la protección.
Esta disposición puede ayudar a aislar los requisitos de diferentes circuitos y reducir la interacción entre cargas de medición y entradas de protección.
| Solicitud | Función secundaria típica | Prioridad de diseño principal |
|---|---|---|
| Medición de voltaje | Voltaje proporcional preciso | Precisión y carga especificadas |
| Medición de energía | Señal de voltaje para cálculos eléctricos. | Precisión de relación y rendimiento de fase. |
| Protección de relé | Entrada de voltaje para lógica de falla | Prestaciones de protección y comportamiento secundario adecuado |
| Sistemas de control | Realimentación o sincronización de tensión | Señal estable y correctamente escalada |
| Escucha | Datos de condición del sistema | Integración y calidad de señal confiable |
Devanados secundarios auxiliares
Los productos de tres devanados pueden proporcionar una salida secundaria adicional para aplicaciones especializadas. El propósito exacto depende de la configuración del sistema y del esquema de protección.
Ésta es una de las razones por las que los dibujos técnicos son valiosos. Un diagrama de bobinado completo revela información más útil que una declaración general de que el producto tiene múltiples salidas.
Diseño de circuito secundario
El circuito conectado debe considerarse en su totalidad. Los largos tramos de cables, bloques de terminales, medidores, relés, transductores y otros equipos contribuyen a la carga secundaria real y al comportamiento de la señal.
¿Cuál es la diferencia entre diseños electromagnéticos y capacitivos?
Diferentes tecnologías de medición de voltaje resuelven el mismo problema básico de diferentes maneras. Comprender sus principios operativos ayuda a los ingenieros a adaptar el equipo a la red y la aplicación.
Tecnología electromagnética
El diseño electromagnético convencional utiliza devanados primarios y secundarios acoplados a través de un núcleo magnético. Es familiar, está bien establecido y es adecuado para muchas aplicaciones de protección y medición de media tensión.
Su selección implica el voltaje primario, el voltaje secundario, la frecuencia, la precisión, la carga, el aislamiento y la configuración del devanado.
Tecnología de transformadores de tensión capacitivos.
Un transformador de voltaje capacitivo utiliza un divisor capacitivo para reducir el voltaje primario antes de que una sección del transformador electromagnético procese la señal. Esta arquitectura puede ser útil en niveles de voltaje más altos y también puede admitir ciertas aplicaciones relacionadas con la comunicación dependiendo de su construcción.
Los componentes capacitivos forman parte de la red general de división de voltaje, por lo que es necesario considerar cuidadosamente el aislamiento, el comportamiento de frecuencia, la compensación y la conexión del sistema.
Detección electrónica de voltaje
Los transformadores o sensores de voltaje electrónicos pueden usar elementos sensores y convertidores electrónicos para producir una salida proporcional. Estas tecnologías pueden admitir arquitecturas de sistemas compactos y la integración con sistemas de monitoreo o protección digital.
Es necesario especificar claramente la interfaz de salida, los requisitos de energía, el protocolo de señal, la precisión, los límites ambientales y la compatibilidad con el sistema aguas abajo.
| Tecnología | Principio básico | Consideración de selección típica |
|---|---|---|
| Electromagnético | Devanados primarios y secundarios con acoplamiento magnético. | Relación, precisión, carga, aislamiento, diseño del núcleo. |
| capacitivo | División de voltaje capacitiva con conversión de transformador. | Clase de tensión, comportamiento de frecuencia, compensación, integración del sistema. |
| Electrónico | Conversión de señales electrónicas y de sensores. | Tipo de salida, electrónica, comunicación, precisión, límites ambientales. |
Por qué es importante la elección de tecnología
La tecnología adecuada depende de la red más que de una preferencia genérica. Una aplicación de aparamenta compacta de media tensión para interiores puede tener requisitos diferentes a los de una subestación exterior de alta tensión.
El espacio, la exposición ambiental, los requisitos de aislamiento, la estrategia de mantenimiento, la precisión de las mediciones, la arquitectura de comunicación y la función de protección prevista influyen en la tecnología adecuada.
¿Cómo abordan los diseños de interiores y exteriores diferentes condiciones?
El entorno de instalación afecta la carcasa, el aislamiento, la protección de la superficie, los terminales, el sellado, la estructura mecánica y el enfoque de mantenimiento.
Cuartos eléctricos interiores
Los equipos de interior suelen beneficiarse de una temperatura y humedad controladas en comparación con las instalaciones de exterior. Esto puede permitir diseños compactos de aislamiento y cerramiento, siempre que la propia habitación mantenga condiciones ambientales adecuadas.
Es posible que los equipos interiores de media tensión también deban caber dentro de compartimentos de aparamenta estandarizados. Por lo tanto, las dimensiones compactas, la disposición de montaje, el acceso a los cables y la orientación de los terminales adquieren importancia.
Subestaciones exteriores
El equipo exterior debe resistir la exposición a la intemperie. La lluvia, la humedad, la radiación ultravioleta, la contaminación, el polvo, el viento y los cambios de temperatura pueden afectar al equipo.
Los materiales de la carcasa, el sellado, los cobertizos, la distancia de fuga, el tratamiento de la superficie y el diseño de la terminal deben reflejar esas condiciones.
Contaminación y contaminación
Los sitios industriales y las áreas costeras pueden presentar condiciones de contaminación que son significativamente más exigentes que los ambientes interiores limpios.
Las superficies aislantes deben mantener un rendimiento adecuado cuando se exponen a la humedad y la contaminación. Por tanto, la disposición física de los aisladores y las casetas de protección puede ser importante.
Variación de temperatura
Los equipos exteriores pueden experimentar cambios sustanciales de temperatura diarios y estacionales. Estos cambios pueden crear expansión y contracción mecánica, así como riesgos de condensación.
| Condición | Efecto potencial | Respuesta de diseño |
|---|---|---|
| Humedad | Tensión de condensación y aislamiento. | Gabinete apropiado y diseño anticondensación. |
| Lluvia | Exposición a la humedad | Sellado, carcasa y protección de terminales adecuados |
| Contaminación | Contaminación de superficies y vías de fuga. | Disposición adecuada de fuga y aislamiento. |
| exposición a los rayos ultravioleta | Envejecimiento de materiales | Materiales exteriores adecuados y tratamiento superficial. |
| Ciclos de temperatura | Condensación y estrés mecánico. | Selección de materiales y evaluación ambiental. |
Posición de instalación dentro del cuadro
Cuando se instala dentro de un conjunto de aparamenta de media tensión, el transformador debe caber en el compartimento disponible manteniendo los espacios libres y las conexiones requeridos.
Durante la etapa de diseño del panel se deben revisar las rutas de los cables, los terminales primarios, el cableado secundario, el acceso de inspección y el equipo adyacente.
¿En qué se diferencian las aplicaciones monofásicas y trifásicas?
La disposición de las fases es una parte importante del diseño del sistema porque el transformador debe coincidir con la forma en que se mide el voltaje dentro de la red eléctrica.
Medición monofásica
Las unidades monofásicas se pueden utilizar para medir una fase individual o una tensión definida entre fase y tierra o entre fases, según el esquema de cableado.
Esta disposición es común cuando se requieren mediciones de fases separadas o cuando el diseño de protección utiliza referencias de voltaje específicas.
Medición trifásica
Los sistemas trifásicos requieren una medición coordinada de las tensiones trifásicas. La configuración del transformador depende de si el sistema está conectado a tierra, sin conexión a tierra o utiliza otra disposición neutral.
Por lo tanto, los diagramas de conexión son esenciales porque dos sistemas con voltajes nominales similares pueden requerir un cableado de transformador diferente.
Arreglos de bobinado
Los diseños de doble devanado proporcionan un circuito secundario principal. Los diseños de tres devanados añaden otro devanado secundario que se puede asignar a una función separada.
El devanado adicional puede resultar útil cuando los circuitos de medida y protección necesitan salidas distintas.
Esquemas de conexión
Los posibles arreglos pueden incluir medición fase a fase, medición fase a tierra, arreglos relacionados con delta abierto u otras configuraciones específicas del sistema. El esquema correcto depende de la red eléctrica.
Útil cuando se debe medir o monitorear un voltaje de fase individual definido.
Adecuado para medición coordinada de tensión en redes eléctricas trifásicas.
Proporciona un circuito primario y uno secundario para la función de control o medición prevista.
Agrega una salida secundaria auxiliar para una protección independiente o un circuito especializado.
Por qué es importante el diagrama de cableado
El nombre de un producto por sí solo no siempre puede comunicar la configuración completa de fases y devanados. Un diagrama de cableado muestra qué terminales pertenecen a cada devanado y cómo debe conectarse el transformador al sistema externo.
Esto es particularmente importante para instalaciones personalizadas donde el circuito secundario está conectado a varios dispositivos diferentes.
¿Cómo se deben considerar los fusibles, la conexión a tierra secundaria y la seguridad?
Los transformadores de voltaje para instrumentos están conectados directamente a circuitos de alto voltaje, por lo que su protección y cableado secundario requieren una ingeniería cuidadosa.
Fusibles primarios
Algunas configuraciones de transformadores incluyen fusibles de alto voltaje o se instalan con fusibles protectores externos. Su finalidad es limitar las consecuencias de fallos internos y proteger el sistema eléctrico circundante según el esquema de protección diseñado.
La clasificación y coordinación de los fusibles deben coincidir con el transformador y la red en lugar de seleccionarse de forma independiente.
Puesta a tierra secundaria
El circuito secundario normalmente utiliza una disposición de puesta a tierra definida para establecer una referencia conocida y reducir el riesgo asociado con la transferencia accidental de potencial del secundario al primario.
El método exacto de conexión a tierra debe seguir el diseño del transformador, el código eléctrico, la filosofía de protección y los requisitos de instalación locales.
Identificación de terminales
Los terminales primarios y secundarios deben estar claramente identificados. El cableado incorrecto puede afectar la polaridad de la medición, las funciones de protección y la seguridad del personal que trabaja en el circuito secundario.
Seguridad de interconexión
Los circuitos secundarios deben encaminarse y protegerse de manera que no resulten dañados por vibraciones, bordes afilados, calor, humedad o interferencias mecánicas.
Aislamiento de mantenimiento
El personal de mantenimiento necesita un procedimiento claramente definido para aislar el equipo primario asociado y probar las condiciones relevantes antes de trabajar en el circuito secundario o el equipo circundante.
- Confirmar protección primaria:Verifique la disposición de fusibles o dispositivos de protección definida para el transformador.
- Verifique la conexión a tierra secundaria:Siga los arreglos de conexión y conexión a tierra aprobados.
- Identifique cada terminal:Haga coincidir el cableado con el esquema aprobado y la placa de identificación del transformador.
- Proteger el cableado secundario:Mantenga los cables alejados de peligros mecánicos y ambientales.
- Siga los procedimientos de aislamiento:El mantenimiento debe realizarse únicamente según el procedimiento de seguridad eléctrica definido.
Por lo tanto, la seguridad es una responsabilidad del sistema. La construcción, instalación, protección, conexión a tierra, documentación y procedimientos operativos del producto deben respaldarse mutuamente.
¿Qué aplicaciones utilizan la medición de voltaje de instrumentos?
La medición de voltaje es necesaria en muchas partes de la infraestructura eléctrica moderna. La configuración exacta del transformador depende del voltaje de la red, el entorno físico, los requisitos de precisión, el esquema de protección y el tipo de equipo conectado.
Admite medición, protección, control, medición y monitoreo de voltaje en circuitos entrantes y salientes.
Proporciona señales de voltaje para motores, transformadores, alimentadores, sistemas de protección y monitoreo eléctrico.
Admite monitoreo y protección de voltaje dentro de redes solares, eólicas y otras relacionadas con la generación.
Proporciona señales de medición para sistemas de distribución eléctrica de media tensión que prestan servicios a grandes instalaciones.
Se adapta a conjuntos de media tensión donde la medición y la protección de relés necesitan una señal de tensión controlada.
Proporciona información de voltaje proporcional para monitoreo, control, sincronización y automatización de sistemas eléctricos.
Aplicaciones de subestaciones
Las subestaciones frecuentemente requieren señales de voltaje para relés de protección, medición, sistemas de control y monitoreo de operadores. Por tanto, un transformador puede convertirse en una interfaz crítica entre la red primaria y la sala de control.
Instalaciones industriales
Las grandes instalaciones industriales pueden tener varios alimentadores de media tensión que dan servicio a motores, transformadores, equipos de proceso y tableros de distribución. La medición de voltaje admite funciones de protección y monitoreo de rutina.
Sistemas de energía renovable
Las instalaciones solares y eólicas utilizan sistemas de captación y transformación eléctrica en los que la medición de tensión puede apoyar la protección, monitorización, sincronización y control de la red.
Aplicaciones de aparamenta
Los diseños compactos de resina fundida se pueden integrar en conjuntos de tableros de distribución para interiores donde es necesario equilibrar el espacio, el aislamiento, la resistencia a la contaminación y la accesibilidad del cableado.
Edificios comerciales
Las grandes instalaciones comerciales pueden utilizar suministros entrantes de media tensión y sistemas de distribución internos. La medición de voltaje del instrumento puede proporcionar información a los sistemas de protección y administración de energía mientras mantiene la separación requerida del circuito primario.
En todas estas aplicaciones, el transformador debe seleccionarse en función de la red eléctrica real en lugar de en función de una categoría de producto genérica.
¿Qué errores de selección comunes se deben evitar?
Muchos problemas de medición comienzan durante la etapa de especificación. Un transformador puede tener el voltaje primario nominal correcto y al mismo tiempo ser inadecuado porque la relación secundaria, la carga, la precisión, el aislamiento, la disposición del devanado o el entorno de instalación no coinciden con el proyecto.
- Elección únicamente por tensión primaria:También son importantes el voltaje secundario, la precisión, la carga, la disposición de las fases y el aislamiento.
- Ignorando la carga secundaria:Los medidores, relés, cableado y terminales cargan colectivamente el circuito secundario.
- Usando la configuración de bobinado incorrecta:La protección y la medición pueden requerir circuitos secundarios separados.
- Ignorando el sistema neutral:La puesta a tierra y la disposición de las fases influyen en la conexión adecuada del transformador.
- Mezclando requisitos interiores y exteriores:La protección del medio ambiente debe coincidir con la ubicación de instalación.
- Pasando por alto la coordinación de fusibles:La protección primaria debe coordinarse con el transformador y la red eléctrica.
- Ignorando la longitud del cableado:Los cables secundarios contribuyen a la carga total y deben incluirse en el cálculo.
- Elegir sin esquema:Es posible que la descripción del producto por sí sola no revele la disposición completa de las fases y los devanados.
El problema de la única relación
Dos productos pueden tener la misma relación nominal primario-secundario pero diferente precisión, carga, aislamiento, dimensiones físicas o disposiciones de conexión.
La relación es necesaria, pero no suficiente para una comparación técnica completa.
El problema del “mismo producto en todas partes”
Una aplicación de aparamenta interior y una subestación exterior expuesta tienen requisitos ambientales sustancialmente diferentes. El uso de una configuración genérica sin evaluar las condiciones del sitio puede crear riesgos evitables.
El problema del circuito secundario incompleto
A veces, los ingenieros especifican el transformador sin identificar completamente los medidores y relés de protección aguas abajo. Esto puede dificultar la verificación de las condiciones reales de carga y precisión.
El problema de la documentación
La documentación técnica debe dejar claros los terminales del devanado, las relaciones, el diagrama de conexión, el tipo de aislamiento, la disposición de montaje y las condiciones nominales. La documentación incompleta puede dificultar innecesariamente la instalación y la puesta en servicio.
¿Qué debe incluir una especificación técnica profesional?
Una especificación profesional debe proporcionar suficiente información para que los ingenieros eléctricos, los equipos de adquisiciones, los fabricantes, los instaladores, el personal de puesta en servicio y el personal de mantenimiento comprendan exactamente qué configuración de transformador se requiere.
| Área de especificación | Información para definir | Por qué es importante |
|---|---|---|
| sistema primario | Tensión nominal, frecuencia, disposición de fases. | Define el entorno operativo eléctrico. |
| sistema secundario | Tensión secundaria y disposición del devanado. | Combina medidores, relés y circuitos de control. |
| Exactitud | Clase de precisión y condiciones de funcionamiento aplicables | Confirma la idoneidad para medición o protección. |
| Carga | Carga secundaria nominal y cargas conectadas | Admite una salida secundaria precisa |
| Aislamiento | Sistema seco, de resina fundida, de petróleo, de gas u otro | Cumple con los requisitos ambientales y de voltaje |
| Instalación | Interior o exterior, dimensiones de montaje, orientación del terminal | Garantiza la compatibilidad física |
| Protección | Disposición de fusibles, puesta a tierra, conexiones de relés. | Soporta el funcionamiento seguro del sistema |
| Construcción | Carcasa, recinto, devanado, núcleo, conectores. | Proporciona una descripción completa del producto. |
| Pruebas | Verificación de desempeño rutinaria y aplicable | Apoya la calidad y la aceptación de la puesta en marcha. |
Empezar por la red eléctrica
La especificación debe definir primero el sistema eléctrico primario. Esto incluye voltaje, frecuencia, configuración de fases, disposición de puesta a tierra y el punto de medición previsto.
Definir cada salida secundaria
Cada devanado secundario debe tener un propósito definido. Un devanado de medición y un devanado de protección no deben considerarse idénticos simplemente porque ambos generan un voltaje bajo.
Definir carga conectada
La especificación debe identificar medidores, relés, transductores, equipos de control, bloques de terminales y longitudes aproximadas de cables. La carga conectada completa determina la condición de carga real del devanado secundario.
Definir los requisitos medioambientales y de aislamiento.
La ubicación de instalación debe indicarse claramente. Los sistemas interiores y exteriores pueden requerir diferentes aislamientos, cerramientos, tratamientos superficiales y características ambientales.
Definir dimensiones físicas
Las dimensiones de montaje, las posiciones de los terminales, los orificios de fijación, la altura, el ancho y la profundidad totales pueden resultar críticos cuando el transformador se instala dentro de un compartimiento de aparamenta.
Definir diagramas de cableado y conexión.
Un esquema controlado debe identificar terminales primarios, terminales secundarios, relaciones de devanado, puntos de puesta a tierra y disposiciones de protección externa.
Definir inspección y pruebas.
Las pruebas deben corresponder al tipo de transformador y a los requisitos del proyecto. Las comprobaciones de rutina pueden incluir rendimiento eléctrico, comprobaciones relacionadas con el aislamiento, relaciones de devanado y verificación funcional.
Confirme el voltaje primario, el voltaje secundario, la frecuencia, la disposición de las fases, el sistema de puesta a tierra, la precisión y la carga.
Confirme las dimensiones, la posición de montaje, la orientación de los terminales, la disposición del gabinete y el acceso de servicio.
Confirme la exposición interior o exterior, la humedad, la contaminación, la temperatura, la altitud y las condiciones de corrosión.
Confirme los fusibles primarios, la conexión a tierra secundaria, las conexiones del relé y la filosofía de protección prevista.
Un flujo de trabajo de selección práctico
- Defina la red principal:Identifique voltaje, frecuencia, configuración de fases, disposición de puesta a tierra y ubicación de medición.
- Definir requisitos secundarios:Especifique el voltaje secundario, el número de devanados y el propósito de cada salida.
- Determinar la precisión:Haga coincidir la clase de precisión con los requisitos de medición, monitoreo, protección o control.
- Calcular la carga:Incluya medidores, relés, cableado, terminales, transductores y otros equipos conectados.
- Seleccione aislamiento:Elija una arquitectura de aislamiento seca, de resina fundida, de petróleo, de gas u otra adecuada.
- Comprobar entorno:Evalúe las condiciones interiores o exteriores, la humedad, la contaminación, la temperatura y la altitud.
- Comprobar protección:Confirme la disposición de los fusibles, la conexión a tierra y la integración del circuito de protección.
- Comprobar aptitud física:Confirme las dimensiones de montaje y la disposición de los terminales dentro de la instalación final.
- Verificar documentación:Asegúrese de que los dibujos, los datos de la placa de identificación, el diagrama de cableado y las especificaciones técnicas describan la misma configuración.
Este enfoque crea un camino técnico más claro desde el diseño del sistema hasta la selección del producto. También reduce la posibilidad de que un detalle aparentemente pequeño, como la carga o la ubicación del terminal, se convierta en un problema durante la instalación.
¿Qué deben solicitar los compradores antes de la aprobación?
- Dibujo de dimensiones:Confirme las dimensiones generales, los puntos de montaje, los terminales y el espacio de instalación disponible.
- Diagrama de cableado:Verifique las relaciones de los terminales primarios y secundarios y los puntos de conexión a tierra.
- Información de la placa de identificación:Confirme la relación de voltaje, frecuencia, precisión y otras características nominales.
- Descripción del aislamiento:Confirme la construcción dieléctrica y el entorno de instalación previsto.
- Información de prueba:Confirme la rutina aplicable o las pruebas de rendimiento para la configuración seleccionada.
Preguntas frecuentes
¿Para qué se utiliza un transformador de tensión?
Reduce un voltaje primario alto a un voltaje secundario proporcional adecuado para medición, medición, protección, monitoreo y control. También proporciona separación eléctrica entre el circuito de alto voltaje y el equipo secundario.
¿Cuál es la diferencia entre un transformador de tensión y un transformador de potencia?
Un transformador de potencia está diseñado principalmente para transferir energía eléctrica entre circuitos, mientras que un transformador de voltaje para instrumentos está diseñado para proporcionar una señal de voltaje proporcional para medición y protección. Su salida secundaria está destinada a instrumentos conectados y equipos de control en lugar de transferencia de energía masiva.
¿Cómo funciona un diseño electromagnético?
Un diseño electromagnético utiliza devanados primarios y secundarios acoplados a través de un núcleo magnético. El voltaje primario establece un flujo magnético, que induce un voltaje proporcional en el devanado secundario.
¿Qué significa la relación de transformación?
La relación de transformación describe la relación proporcional entre el voltaje primario y secundario. Permite representar un voltaje alto del sistema mediante un voltaje secundario más bajo que puede ser procesado por medidores y relés.
¿Por qué es importante la clase de precisión?
La clase de precisión define el error de medición permitido en condiciones específicas. Las aplicaciones de medición, monitoreo y protección pueden tener diferentes requisitos, por lo que la clase seleccionada debe coincidir con la función prevista.
¿Qué es la carga en un circuito secundario?
La carga es la carga conectada al devanado secundario. Incluye dispositivos como medidores, relés de protección, transductores, terminales y cables de conexión. La carga total puede afectar el rendimiento y la precisión secundarios.
¿Por qué un transformador puede tener múltiples devanados secundarios?
Múltiples devanados secundarios pueden permitir que circuitos separados realicen diferentes funciones. Por ejemplo, un devanado puede servir para medición mientras que otro admite protección u otra aplicación definida.
¿Cuál es la diferencia entre la construcción de tipo seco y de resina fundida?
Ambos evitan el aislamiento líquido convencional, pero la construcción de resina fundida utiliza resina epoxi para encapsular componentes seleccionados. Esto puede crear una estructura sellada y mecánicamente estable con una resistencia útil a la humedad y la contaminación en aplicaciones interiores adecuadas.
¿Cuándo se requiere una configuración exterior?
Se utiliza una configuración exterior cuando el transformador se instala en un lugar expuesto, como una subestación exterior. El diseño debe tener en cuenta la lluvia, la humedad, los ciclos de temperatura, la contaminación, la exposición a los rayos ultravioleta y otras condiciones del sitio.
¿Se puede utilizar el mismo transformador en interiores y exteriores?
No necesariamente. Las clasificaciones eléctricas pueden parecer similares, pero los requisitos de carcasa, aislamiento, protección de superficies, resistencia ambiental y montaje pueden diferir significativamente entre instalaciones interiores y exteriores.
¿Qué es un transformador de tensión capacitivo?
Un transformador de voltaje capacitivo utiliza división de voltaje capacitivo junto con una sección de transformador para obtener una señal de voltaje escalada. Se puede utilizar en aplicaciones adecuadas de protección y medición de alto voltaje y también puede admitir ciertas funciones de comunicación según el diseño.
¿Qué es un transformador de tensión electrónico?
Un transformador o sensor de voltaje electrónico utiliza un elemento sensor y una conversión de señal electrónica para proporcionar una salida proporcional. Su especificación debe abordar la tecnología del sensor, la interfaz de salida, la precisión, los requisitos de energía, las condiciones ambientales y la compatibilidad de los equipos posteriores.
¿Cómo admite un transformador de tensión la protección de relés?
Suministra una señal de tensión escalada a los relés de protección. Dependiendo del esquema de protección, el relé puede usar esa señal para funciones como sobretensión, subtensión, lógica direccional, sincronización u otros cálculos de protección específicos de la aplicación.
¿Por qué es importante la conexión a tierra secundaria?
Una disposición de puesta a tierra secundaria definida establece una referencia eléctrica controlada y respalda la seguridad del circuito secundario. El método exacto de conexión a tierra debe seguir el diseño del equipo y los requisitos eléctricos aplicables.
¿Por qué podría incluirse un fusible de alto voltaje?
Un fusible puede proporcionar protección del lado primario del transformador y ayudar a limitar las consecuencias de ciertas fallas internas. Su clasificación y coordinación deben adaptarse al transformador y a la red eléctrica circundante.
¿Qué datos técnicos se deben comprobar antes de realizar el pedido?
La información importante incluye voltaje primario, voltaje secundario, frecuencia, configuración de fases, disposición de puesta a tierra, clase de precisión, carga, configuración del devanado, tipo de aislamiento, ubicación de instalación, dimensiones, disposición de terminales, requisitos de protección y requisitos de prueba aplicables.
¿Se puede personalizar un transformador de tensión para un proyecto de aparamenta específico?
Las configuraciones específicas del proyecto pueden incluir relación de voltaje, disposición del devanado secundario, dimensiones de montaje, configuración de terminales, construcción de aislamiento, integración de fusibles y otros requisitos técnicos definidos. Los diseños personalizados deben controlarse mediante dibujos y especificaciones técnicas aprobados.
¿Por qué se deben especificar juntos el transformador y el relé o medidor?
El dispositivo secundario crea parte de la carga real del transformador y determina las características de señal requeridas. La coordinación del transformador con el medidor o relé conectado ayuda a garantizar que la relación, la precisión, la carga y las condiciones de cableado sean apropiadas para toda la cadena de medición.
¿Cómo puede una mejor medición de voltaje fortalecer la protección del sistema eléctrico?
La información confiable sobre el voltaje es una de las bases del control y la protección eléctrica modernos. Los operadores necesitan saber qué está sucediendo en la red primaria, los medidores necesitan señales de medición estables y los relés de protección necesitan entradas eléctricas confiables al tomar decisiones sobre condiciones anormales.
La tecnología de transformadores de instrumentos crea el puente entre esos requisitos y el sistema eléctrico de alto voltaje. Al proporcionar una señal secundaria proporcional y separación eléctrica, el equipo permite que los dispositivos de medición y protección funcionen con un voltaje manejable mientras permanecen conectados funcionalmente a la red primaria.
El proceso de selección debe comenzar con la solicitud real. El voltaje primario, el voltaje secundario, la frecuencia, la configuración de fases, la disposición de puesta a tierra, la precisión, la carga, el número de devanados, el aislamiento, el entorno de instalación, la protección y las dimensiones físicas deben definirse antes de finalizar el producto.
La elección de tecnología también importa. Los sistemas electromagnéticos siguen siendo ampliamente aplicables a la medición y protección de media tensión. Los diseños capacitivos pueden proporcionar soluciones adecuadas para determinadas aplicaciones de mayor voltaje, mientras que las tecnologías de detección electrónica pueden admitir arquitecturas eléctricas cada vez más digitales.
Las condiciones ambientales y mecánicas deben considerarse con igual cuidado. Los equipos interiores pueden funcionar en un entorno de aparamenta controlado, mientras que las unidades exteriores deben lidiar con el clima, la contaminación, la variación de temperatura y la exposición a los rayos ultravioleta.
Para los fabricantes y equipos de proyectos, la documentación precisa es tan importante como el propio hardware. Los dibujos de dimensiones, diagramas de devanado, información de la placa de identificación, identificación de terminales, detalles de aislamiento, información de prueba e instrucciones de instalación permiten que el transformador se integre correctamente en el sistema eléctrico final.
En definitiva, una especificación adecuadaTransformador voltajees más que un componente de medición. Es una interfaz entre la red eléctrica primaria y los sistemas de medición, protección, monitoreo y control que mantienen la infraestructura eléctrica moderna observable y manejable.
¿Necesita una solución de medición de voltaje para su sistema de energía?
Comewilladmite soluciones de medición de voltaje para aplicaciones específicas que cubren configuraciones interiores y exteriores, disposiciones de devanados, sistemas de aislamiento, requisitos de protección y especificaciones técnicas personalizadas. Para requisitos del proyecto y discusiones técnicas,contáctanos.
