Disyuntores de vacío (VCB)se han convertido en el estándar de oro para la protección de media tensión, ya que ofrecen una rápida extinción del arco, cero emisiones de gases de efecto invernadero y un mantenimiento mínimo. Esta guía completa responde a preguntas críticas: ¿Cómo funcionan los VCB? ¿Cuáles son sus componentes principales? ¿Cómo se comparan con los contactores al vacío? ¿Y por qué son la tecnología preferida para los servicios públicos, la industria y las energías renovables? Con información del fabricante líderComewill, este artículo proporciona a los ingenieros y compradores el conocimiento necesario para seleccionar el VCB adecuado para su aplicación.
La eficacia de un disyuntor de vacío radica en el uso de alto vacío, uno de los mejores aislantes eléctricos conocidos, para extinguir los arcos. Cuando los contactos de un VCB se separan, el arco que se forma se apaga rápidamente porque casi no hay moléculas de gas para sostener el plasma. Esto da como resultado un tiempo de interrupción de menos de medio ciclo de la forma de onda de CA, lo que minimiza la energía de falla y protege los equipos posteriores. Además, los VCB son ambientalmente superiores a los disyuntores de SF₆, ya que no emiten gases de efecto invernadero, lo que los convierte en una tecnología clave para las redes eléctricas sostenibles.
El funcionamiento de unVCBse puede dividir en una serie de pasos rápidos y precisos:
Todo este proceso ocurre en microsegundos, lo que hace que los VCB sean excepcionalmente rápidos y confiables para la conmutación de corriente de falla y carga.
Un VCB de alta calidad es un conjunto de varios componentes críticos:
Si bien ambos utilizan interruptores en vacío, los VCB y los contactores en vacío tienen propósitos distintos. La siguiente tabla aclara las diferencias clave.
| Característica | Disyuntor de vacío (VCB) | Contactor de vacío |
|---|---|---|
| Rol principal | Protección contra corrientes de falla (cortocircuitos) y conmutaciones poco frecuentes. | Cambio operativo frecuente de cargas como motores y calentadores. |
| Rango de voltaje | 3 kV a 36 kV (hasta 40,5 kV para modelos especializados). | Hasta 15 kV, normalmente de 200 A a 630 A. |
| Cargas típicas | Transformadores, generadores, capacitores, grandes motores, alimentadores de distribución. | Motores, iluminación, circuitos de calefacción y equipos que se cambian con frecuencia. |
| Frecuencia de conmutación | Poco frecuentes (protección y aislamiento). | Muy frecuente (miles de operaciones). |
| Clasificación de cortocircuito | Alto (20 kA a 50 kA típico). | Inferior (hasta 10 kA). |
Los disyuntores de vacío ofrecen un conjunto convincente de beneficios que los convierten en la opción preferida para aplicaciones de media tensión:
Los VCB están disponibles en varias configuraciones para adaptarse a diferentes entornos y necesidades operativas.

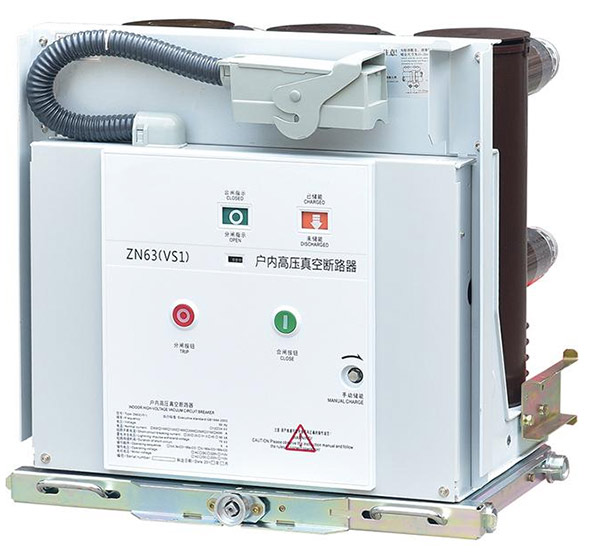

Unidades compactas diseñadas para instalación en paneles de aparamenta dentro de fábricas, edificios comerciales y subestaciones interiores. Los ejemplos incluyen los tipos fijos y extraíbles VS1-12 ampliamente utilizados.
Modelos resistentes a la intemperie construidos para subestaciones y redes de transmisión, capaces de soportar lluvia, viento y temperaturas extremas.
Los VCB son esenciales en un amplio espectro de industrias e infraestructuras:
R1: La principal diferencia es el medio de extinción del arco: los VCB utilizan vacío, mientras que los disyuntores SF₆ utilizan gas presurizado. Los VCB son más respetuosos con el medio ambiente (no emiten gases de efecto invernadero), tienen una recuperación dieléctrica más rápida y requieren menos mantenimiento para aplicaciones de media tensión.
R2: El interruptor de vacío está sellado de por vida y, en condiciones normales, suele durar entre 10 y 20 años. La vida mecánica del mecanismo operativo suele superar las 30.000 operaciones.
R3: Sí, pero se recomiendan VCB de conmutación de condensadores especializados con conmutación controlada para minimizar los encendidos previos, las corrientes de irrupción y los reinicios, asegurando la longevidad del contacto y la estabilidad del sistema.
R4: El mantenimiento de rutina se centra en el mecanismo operativo, las conexiones eléctricas y los circuitos de control, no en el interruptor de vacío en sí. Las tareas típicas incluyen inspección visual, medición de la resistencia de contacto y pruebas de funcionamiento mecánico cada 3 a 5 años.
R5: Absolutamente. Los VCB para exteriores están diseñados específicamente con carcasas resistentes a la intemperie, aisladores de alta calidad y tratamientos anticorrosión para soportar condiciones ambientales adversas.
Los disyuntores de vacío son el claro ganador para la distribución de energía de media tensión moderna, ya que combinan un rendimiento superior, responsabilidad ambiental y confiabilidad a largo plazo. A medida que la industria continúa eliminando gradualmente el SF₆, la demanda de VCB de alta calidad aumentará. Seleccionar un fabricante confiable es crucial para garantizar que su equipo ofrezca un rendimiento y seguridad consistentes.
Comewill, una fábrica y proveedor líder con sede en China, ofrece una amplia gama de VCB especializados para interiores, exteriores y. Nuestros productos están diseñados con precisión, rigurosamente probados y disponibles tanto para pedidos en stock como para proyectos mayoristas personalizados. Al elegir Comewill, se beneficiará de precios directos de fábrica, experiencia técnica y atención al cliente receptiva.
Asóciese con Comewill para una protección eléctrica confiable
Ya sea que necesite VCB interiores estándar, unidades exteriores resistentes o diseños especializados,Comewilltiene la solución. Nuestro equipo está listo para ayudar con las especificaciones técnicas, precios y entrega.
📧Contáctenoshoy para discutir sus requisitos o solicitar una cotización. Esperamos poder apoyar su próximo proyecto.
