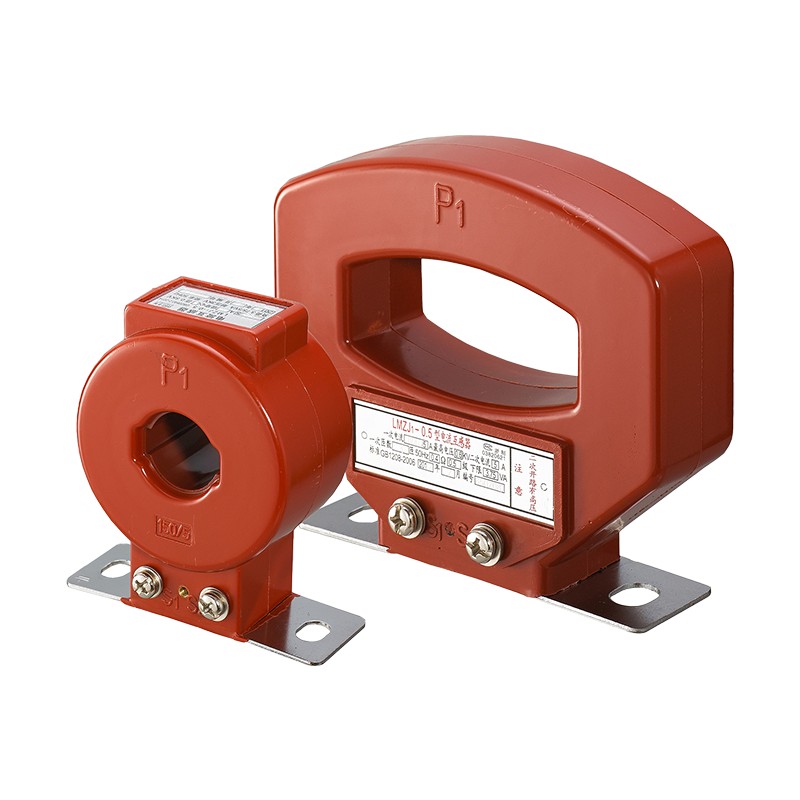

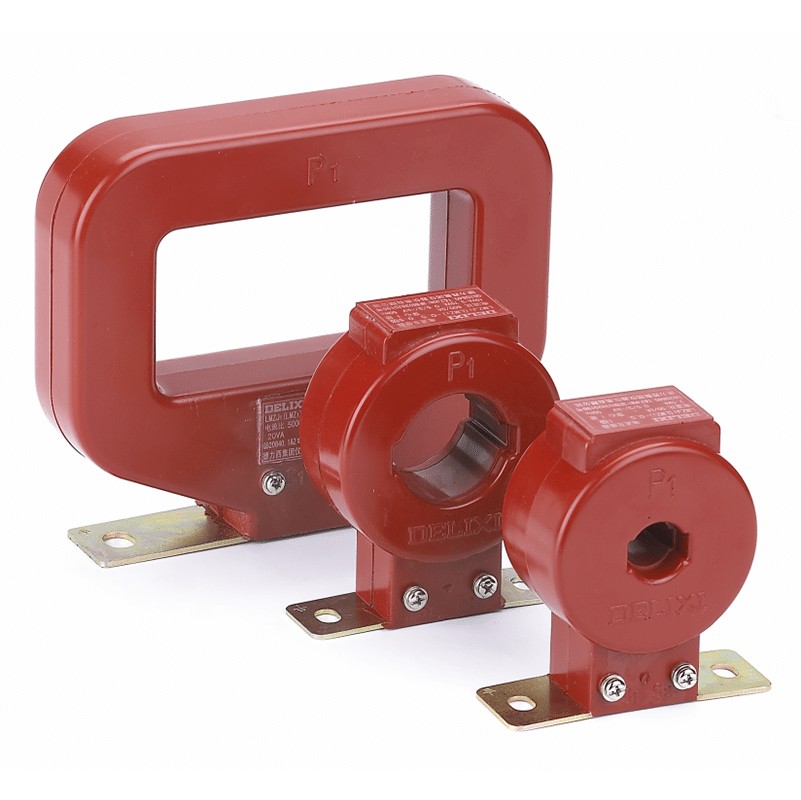

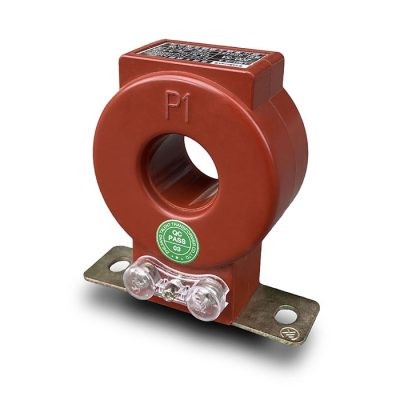

Como fabricante profesional en China, a Comewill le gustaría ofrecerle un transformador de corriente LMZJ1-0.5 personalizado, que se refina utilizando tecnología de fundición de aislamiento de resina y adopta un modo de instalación de placa base fija. Con una mejor estabilidad operativa y durabilidad a largo plazo, ahorra costos de mantenimiento a los socios de adquisiciones desde la raíz. Proporciona múltiples opciones de engranajes de alta precisión de 0,2, 0,5, 0,2 y 0,5 s, cubriendo fácilmente necesidades de aplicaciones diferenciadas en diversos escenarios.
El diseño estructural compacto hace que la instalación y la implementación sean más flexibles, y el soporte dual de configuración de seguridad de alto nivel y una vida útil ultra larga hacen que el transformador de corriente LMZJ1-0.5 sea una opción confiable en la adquisición de sistemas modernos de bajo voltaje. Vale la pena mencionar que este transformador de bajo voltaje tiene una excelente resistencia a altas temperaturas y a la contaminación, y puede mantener un funcionamiento estable incluso en entornos hostiles, maximizando el valor de cada inversión en adquisiciones.
El núcleo del transformador de corriente LMZJ1-0.5 es un núcleo de hierro circular hecho de láminas de acero al silicio orientado laminadas en frío; este diseño de bobinado de precisión es la clave para maximizar la eficiencia magnética y sentar las bases para un funcionamiento confiable.
El devanado secundario está enrollado uniformemente alrededor de este núcleo circular de hierro, que es una disposición cuidadosamente diseñada que garantiza un rendimiento constante en todas las condiciones operativas y elimina problemas de salida desigual.
La ventana central atraviesa el centro del producto y está diseñada para una integración perfecta de las barras colectoras, mientras que la base resistente en la parte inferior proporciona un punto de instalación más seguro y estable para el producto, lo que facilita su instalación.
Todo el componente está fabricado con material aislante de resina insaturada. Esta carcasa resistente no sólo mejora la durabilidad, sino que también mejora la seguridad y protege los componentes internos de la presión ambiental, lo que hace que el transformador sea resistente en diversos entornos de trabajo.
| Parámetro eléctrico | Parámetro mecánico | ||
| Frecuencia | 50/60Hz | Caso | PC/UL94-V0 |
| Entrada nominal | 5A-5000A | Bobina | PBT |
| Rango de medición | 5%En-120%En | Centro | Acero al silicio |
| Salida nominal | 1A, 5A | Construcción | Tornillo |
| Relación de voltaje | 0,72 kV (CA) | Temperatura de funcionamiento | －25℃～+75℃ |
| Rigidez dieléctrica | 3,0 kV/1 mA/1 min. | Humedad de funcionamiento | ≤85% |
| Resistencia de aislamiento | CC 500 V/100 MΩ mín. | Conexión de salida | Terminal |
| Modelo | Primaria / Secundaria | Dimensiones del orificio de la barra colectora (mm) | Carga nominal (VA) | Clase de precisión | Tensión nominal |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35mm | 2,5~5 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø=42mm | 5 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56mm | 5 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83mm | 10~20 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø=102mm | 10~30 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø=142mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø=182mm | 15~30 | 0,2S 0,5S 0,5 | 0,72 kV (CA) |

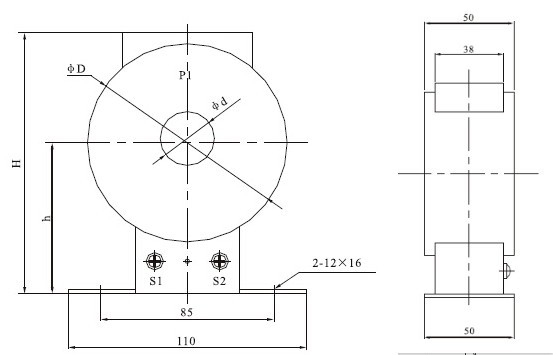

| Tipo | Relación actual | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

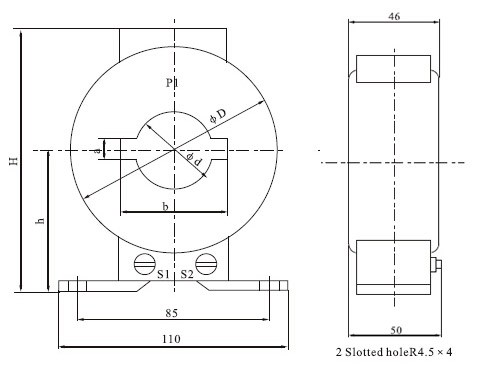

| Tipo | Relación actual | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

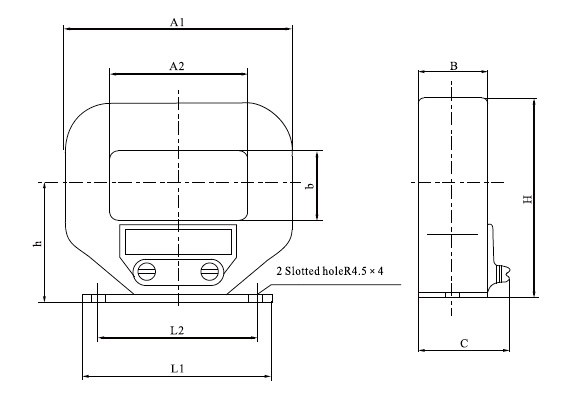

| Tipo | Relación actual | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
