Disyuntor de vacío (VCB), un dispositivo crítico en la distribución moderna de energía de media tensión. Exploramos la física fundamental de la extinción del arco en el vacío, analizamos los componentes centrales (desde el interruptor en vacío hasta el mecanismo operativo) y presentamos una comparación práctica y detallada con la tecnología SF₆. El artículo también describe áreas de aplicación clave, criterios de selección y mejores prácticas de mantenimiento, todos basados en principios de ingeniería de la industria. como profesionalFabricante y proveedor con sede en China, Comewillofrece soluciones VCB personalizables y de alta calidad que combinan confiabilidad, longevidad y responsabilidad ambiental para proyectos industriales, comerciales y de servicios públicos en todo el mundo.

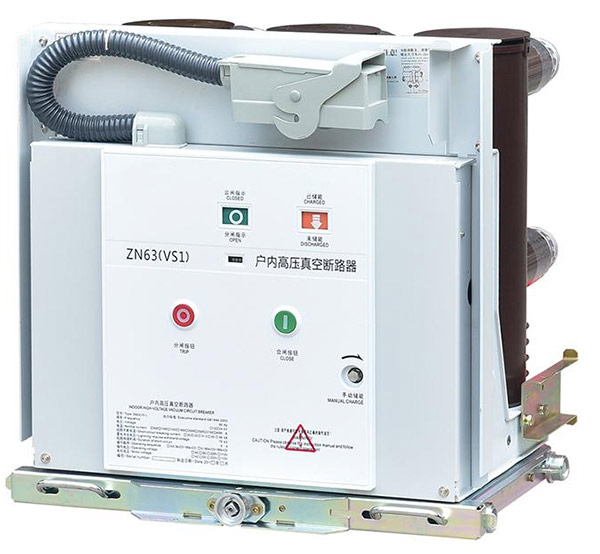

ElDisyuntor de vacío (VCB)se ha convertido en la piedra angular de la distribución confiable de energía de media tensión, sirviendo como el principal dispositivo de protección en subestaciones, plantas industriales e instalaciones comerciales. A diferencia de las tecnologías más antiguas que dependen del petróleo, el aire o el gas SF₆, el VCB utiliza un ambiente de alto vacío para extinguir el arco que se forma cuando los contactos se separan durante una falla. Este método ofrece distintas ventajas en cuanto a velocidad de conmutación, confiabilidad operativa y seguridad ambiental, lo que lo convierte en la opción preferida para aplicaciones desde 3 kV hasta 36 kV.
La infraestructura eléctrica moderna exige equipos que no sólo funcionen bajo estrés sino que también requieran una intervención mínima durante décadas de servicio. Los VCB enfrentan este desafío a través de sus interruptores sellados de por vida y diseños mecánicos robustos, que reducen significativamente los intervalos de mantenimiento en comparación con otros tipos de interruptores.Comewill, como fabricante experimentado en China, se especializa en producir VCB diseñados para ofrecer un rendimiento constante en una amplia gama de condiciones operativas, desde humedad tropical hasta entornos industriales cargados de polvo.
Este artículo ofrece una perspectiva técnica original sobre la tecnología VCB, enfocándose en los principios de ingeniería que gobiernan su operación, los componentes críticos que aseguran su longevidad y los factores prácticos que los ingenieros deben considerar al seleccionar y especificar estos dispositivos para proyectos nuevos o de modernización.
En el núcleo de cada VCB se encuentra un principio físico fundamental: la incapacidad de un arco eléctrico para sostenerse en un alto vacío. Cuando los contactos del interruptor se separan en condiciones de falla, la corriente intenta mantener un camino a través del vapor metálico ionizado. Sin embargo, debido a que el interruptor se evacua a una presión inferior a 10⁻⁴ Pa, el camino libre medio de las moléculas es extremadamente largo y las partículas disponibles para la ionización son escasas.
El arco que se forma existe casi en su totalidad como un plasma de vapor metálico de las superficies de contacto. A medida que la corriente pasa naturalmente por cero en el ciclo de CA, este vapor se condensa casi instantáneamente en las caras de contacto más frías y los escudos de arco circundantes. Esta rápida condensación, conocida comorecuperación dieléctrica—Evita que el arco se vuelva a encender, eliminando efectivamente la falla en medio ciclo. Todo el proceso es limpio, silencioso y produce una erosión mínima de los contactos, lo que contribuye a la alta resistencia eléctrica del VCB, que a menudo supera las 5000 operaciones a plena carga.
Es importante destacar que el diseño del interruptor de vacío garantiza que el arco permanezca concentrado y difuso, evitando puntos calientes que podrían dañar la envoltura cerámica. El uso de geometrías de contacto específicas, como contactos de campo magnético axial o radial, controla aún más el movimiento del arco y garantiza un desgaste uniforme, extendiendo así la vida útil del interruptor. Este principio de extinción del arco es lo que hace que los VCB sean excepcionalmente adecuados para tareas de conmutación frecuentes, como el arranque de motores o la conmutación de bancos de condensadores, donde otras tecnologías se degradarían más rápidamente.
Para aplicaciones de media tensión, la elección entre tecnología de vacío y SF₆ es una decisión de ingeniería común. Ambas son tecnologías maduras, pero sus características se alinean de manera diferente con las prioridades del proyecto. La siguiente tabla proporciona una comparación original y detallada basada en factores operativos y ambientales, sin depender de datos de proveedores externos.
| Parámetro | Disyuntor de vacío (VCB) | Disyuntor SF6 |
|---|---|---|
| Medio de interrupción | Vacío (rigidez dieléctrica ~10⁷ V/m) | Gas SF₆ a presión (normalmente 5-7 bar) |
| Clase de voltaje típica | 3 kV – 36 kV (media tensión primaria) | 3 kV – 800 kV+ (cubre MV a EHV) |
| Impacto ambiental | Cero emisiones; sin efecto de gases de efecto invernadero | Alto PCA (23.500x CO₂); requiere un manejo y reciclaje estrictos |
| Contacto Erosión y Vida | Baja erosión; Vida eléctrica de hasta 30 fallas completas o más de 5,000 operaciones de conmutación. | Erosión moderada; Los productos de descomposición del gas requieren gestión. |
| Régimen de mantenimiento | Mínimo; los interruptores están sellados de por vida; solo lubricación del mecanismo | Comprobaciones periódicas de la densidad del gas; Monitoreo de humedad y subproductos. |
| Mecanismo operativo | Actuador magnético o de resorte: bajo consumo de energía | Resorte, hidráulico o neumático: a menudo de mayor energía. |
| Fortalezas típicas | Cambios frecuentes, bajo mantenimiento, respetuosos con el medio ambiente | Excelente para instalaciones compactas de alto voltaje, alta capacidad de corriente de falla |
Esta comparación muestra que los VCB son particularmente fuertes en aplicaciones donde la responsabilidad ambiental, la operación frecuente y los bajos costos del ciclo de vida son críticos. Para los usuarios industriales y de servicios públicos que buscan una solución sostenible y de alto rendimiento para redes de media tensión, los VCB presentan una opción tecnológica convincente.Comewillfabrica VCB que aprovechan estas ventajas inherentes y ofrece una gama de productos de 12 kV a 40,5 kV para uso en interiores y exteriores.
Un VCB es un conjunto de componentes diseñados con precisión, cada uno de los cuales desempeña un papel fundamental para garantizar un funcionamiento confiable. Las dos partes más importantes son el interruptor de vacío y el mecanismo operativo.
El interruptor de vacío es un cilindro cerámico herméticamente sellado que contiene los contactos fijos y móviles. El material cerámico (a menudo alúmina) proporciona un excelente aislamiento dieléctrico y resistencia mecánica. En el interior, un fuelle metálico conecta el contacto móvil a la varilla de operación externa, manteniendo el sello de vacío y permitiendo el movimiento axial. Un sofisticado sistema de blindaje rodea los contactos para condensar el vapor metálico y evitar que se deposite en la superficie interior de cerámica, preservando la integridad del aislamiento durante la vida útil del dispositivo. El material de contacto, típicamente una aleación de cobre y cromo, se elige por su resistencia a la soldadura y su capacidad para mantener una corriente de corte baja, lo cual es importante para la conmutación de carga inductiva.
El mecanismo operativo proporciona la fuerza motriz para abrir y cerrar los contactos de manera precisa y rápida. Los mecanismos accionados por resorte son los más comunes en los VCB debido a su confiabilidad e independencia de fuentes de energía externas durante el disparo. La energía se almacena en un resorte de cierre (a través de un sistema de carga manual o motorizado) y se libera cuando se recibe una señal de disparo. Este diseño de energía almacenada garantiza que el interruptor se abra con velocidad y fuerza constantes, independientemente del voltaje de control. Otras opciones incluyen actuadores magnéticos, que utilizan imanes permanentes y una bobina para bloquear, ofreciendo un diseño mecánico más simple con menos piezas móviles. Los VCB de Comewill están equipados con mecanismos robustos como la serie CT, diseñados para miles de operaciones con un ajuste mínimo.
Los VCB se clasifican según su entorno de instalación y demandas operativas específicas. Los dos tipos principales son:
Las áreas de aplicación clave incluyen:
Con un amplio portafolio,Comewillsuministra VCB para aplicaciones interiores y exteriores, ofreciendo personalización para cumplir con los requisitos específicos del cliente y los estándares del proyecto.
Seleccionar el VCB adecuado para un proyecto específico requiere una evaluación exhaustiva tanto de los parámetros del sistema como de las condiciones operativas. Los siguientes criterios forman la base de una decisión de adquisición acertada:
Al evaluar cuidadosamente estos criterios, los ingenieros y los equipos de adquisiciones pueden especificar un VCB que no solo cumpla con los requisitos técnicos inmediatos sino que también ofrezca confiabilidad y rentabilidad a largo plazo.Comewillproporciona soporte técnico detallado para ayudar a los clientes a navegar por estas opciones, ofreciendo productos que cumplen con los principales estándares internacionales.
La principal ventaja radica en su capacidad para extinguir el arco casi inmediatamente después de la corriente cero en el vacío, proporcionando una rápida recuperación dieléctrica. Esto da como resultado tiempos de arco muy cortos, una erosión de contacto reducida y un mantenimiento mínimo, lo que lo hace altamente confiable para sistemas de media tensión.
Los VCB están diseñados principalmente para aplicaciones de media tensión y cubren un rango desde aproximadamente 3 kV hasta 36 kV. Esto los convierte en la opción estándar para redes de distribución y sistemas de energía industriales.
Los VCB tienen una importante ventaja medioambiental, ya que utilizan un vacío como medio de interrupción, que no tiene ningún efecto de gases de efecto invernadero. Por el contrario, el gas SF₆ tiene un potencial de calentamiento global (GWP) muy alto y requiere un manejo cuidadoso y procedimientos de reciclaje al final de su vida útil.
Los dos componentes más críticos son el interruptor en vacío (contactos sellados) y el mecanismo operativo. El material de contacto y el blindaje del interruptor determinan la vida eléctrica, mientras que el diseño del mecanismo y la calidad del material dictan la resistencia mecánica.
Sí, los VCB son excepcionalmente adecuados para tareas de conmutación frecuentes, como arranque de motores, conmutación de bancos de condensadores y control de hornos de arco. Su diseño robusto y su baja erosión por contacto permiten un gran número de operaciones seguras.
Los VCB requieren un mantenimiento mínimo. Las tareas principales incluyen la inspección periódica del mecanismo operativo para una lubricación adecuada, la verificación de los indicadores mecánicos y la inspección visual del interruptor para detectar cualquier signo de daño. Los interruptores en sí están sellados de por vida y no requieren recarga de gas ni reemplazo de contactos en condiciones normales de servicio.
