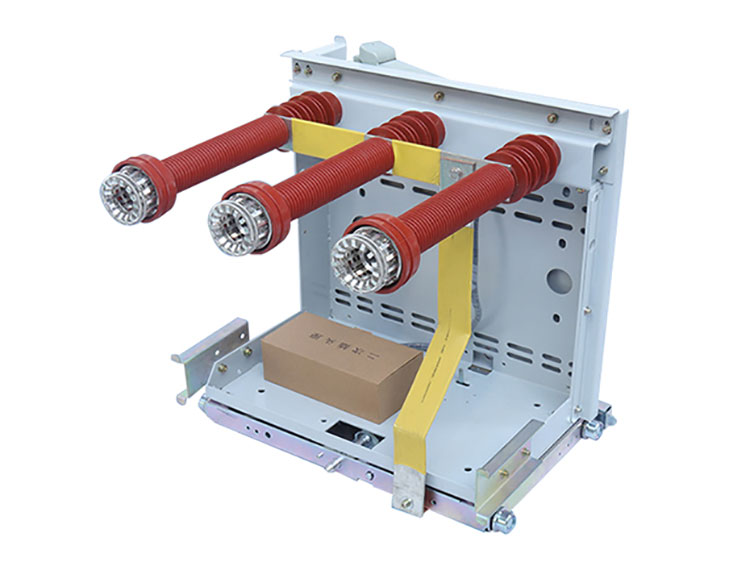

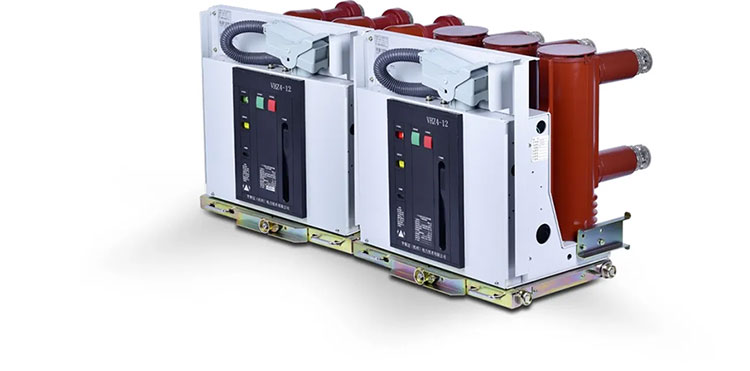

Comewill, un fabricante y proveedor de China, ofrece calidadDisyuntor de vacío al aire libre, que interrumpe las corrientes de falla mediante una cámara de extinción de arco al vacío y un resorte o mecanismo de operación electromagnético. Con una estructura compacta, una rápida interrupción del arco y una gran adaptabilidad ambiental, estos disyuntores se instalan ampliamente en redes eléctricas exteriores con voltajes nominales que generalmente oscilan entre 5 kV y 40,5 kV.
Un disyuntor de vacío para exteriores está diseñado para su instalación en entornos de distribución de energía al aire libre. Utiliza un interruptor de vacío como medio de extinción del arco y funciona a través de un resorte o mecanismo electromagnético para abrir y cerrar el circuito eléctrico.
Cuando ocurre una falla, los contactos se separan dentro de la cámara de vacío y se forma un arco eléctrico. Debido a que el ambiente está bajo alto vacío, el arco se extingue rápidamente y la corriente se interrumpe de manera segura. Estos disyuntores se utilizan comúnmente en subestaciones exteriores, sistemas de distribución montados en postes e infraestructura de red.
El funcionamiento de unDisyuntor de vacío al aire libreImplica principalmente dos partes: el interruptor de vacío y el mecanismo de operación.
Interrupción del arco en vacío
Cuando se abre el interruptor, se forma un arco entre los contactos de separación. En la cámara de vacío, el arco se disipa rápidamente porque casi no hay partículas de gas que lo sostengan.
Mecanismo de almacenamiento de energía
El mecanismo de resorte almacena energía mecánica y la libera durante el funcionamiento, lo que hace que los contactos se muevan rápidamente e interrumpan la corriente.
Tiempo de operación rápido
El tiempo de apertura típico es ≤45 ms, lo que permite que el disyuntor aísle las fallas antes de que el daño al equipo se extienda por el sistema.
Una fábrica profesional en China que produce equipos de disyuntores de vacío para exteriores generalmente sigue los indicadores técnicos estándar utilizados en las redes de distribución.
Tensión nominal
Los niveles comunes incluyen 12 kV, 24 kV y 40,5 kV.
Corriente nominal
La corriente nominal típica oscila entre 630 A y 1600 A, según la capacidad del sistema.
Corriente de ruptura de cortocircuito
La mayoría de los disyuntores admiten una capacidad de interrupción de 20 kA a 31,5 kA.
Condiciones ambientales
Los equipos para exteriores generalmente funcionan entre −40 °C y +40 °C y están diseñados con resistencia a la contaminación para ambientes contaminados.
Vida mecánica
La vida mecánica de muchos martillos alcanza las 10.000 operaciones o más.
La instalación correcta ayuda a garantizar el funcionamiento estable de un disyuntor de vacío exterior en el campo.
Estructura de montaje
El interruptor se fija en una estructura de poste o marco de acero dedicado, generalmente instalado a una altura de 4 metros o más.
Montaje de componentes
Los componentes se instalan secuencialmente: marco estructural → poste aislador → interruptor en vacío → conexiones de barra colectora.
Conexión eléctrica
El espaciado de las líneas de salida y la distancia entre polos deben seguir los estándares de diseño y las conexiones de los terminales deben protegerse con grasa anticorrosión.
1. Extinción rápida de arco
La tecnología de interrupción por vacío permite una rápida supresión del arco y reduce el riesgo de daños al equipo.
2. Diseño compatible con el medio ambiente
No se requiere aceite aislante ni gas SF6, lo que ayuda a evitar fugas o emisiones.
3. Bajos requisitos de mantenimiento
La cámara de vacío sellada reduce el desgaste de los contactos internos y minimiza el servicio de rutina.
4. Estructura compacta y liviana
En comparación con los disyuntores de aceite tradicionales, la estructura es más pequeña y más fácil de transportar e instalar.
5. Adaptación a las condiciones exteriores
Los materiales aislantes compuestos, como el caucho de silicona o la resina epoxi, ayudan a resistir las descargas eléctricas de la contaminación, la radiación ultravioleta y los cambios de temperatura.
