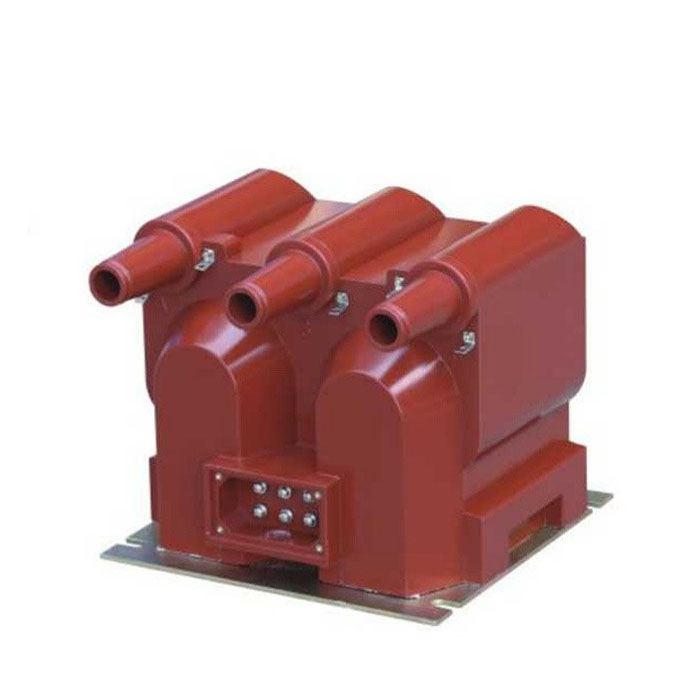

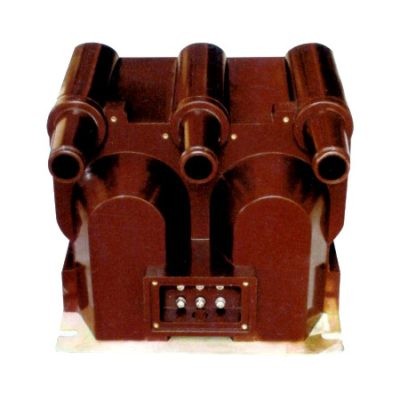

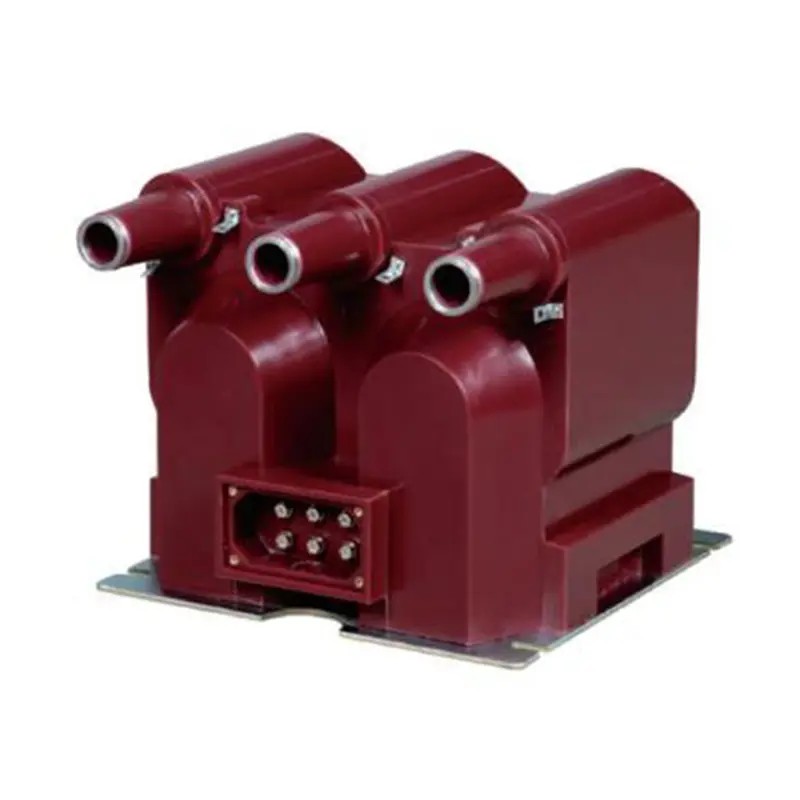

Como fabricante profesional en China, a Comewill le gustaría ofrecerle un transformador de voltaje JSZV12-10R de alta calidad. Más allá de su adaptabilidad estructural, el transformador sobresale en seguridad operativa y continuidad. Una característica destacada es su diseño de fusible intercambiable en caliente: los devanados primarios de las fases A, B y C están integrados con fusibles de protección contra cortocircuitos que se pueden reemplazar a través del terminal secundario sin interrumpir el funcionamiento del sistema.
El JSZV12-10R está diseñado para adaptarse a diversas condiciones del sitio. Admite una configuración de cableado tipo "V" trifásico estándar y se puede desmontar cómodamente en dos unidades monofásicas independientes, lo que ofrece flexibilidad para la instalación y el diseño del sistema.
El transformador de voltaje JSZV12-10R está diseñado específicamente para satisfacer las rigurosas demandas de los sistemas de energía interiores de 10 kV, combinando precisión de medición con confiabilidad operativa.

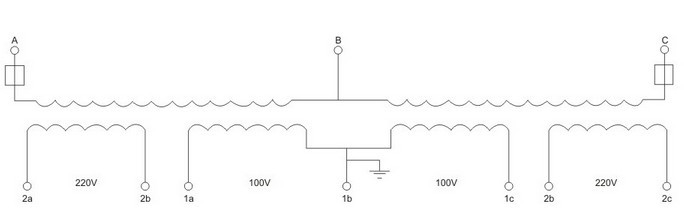

1.Funcionalidad de salida secundaria dual:
Salida de 100 V: Diseñado para medición de voltaje y energía de alta precisión.
Salida de 220 V: sirve como fuente de alimentación auxiliar confiable para los mecanismos de control, lo que reduce la necesidad de componentes de energía adicionales.
2.Aislamiento y durabilidad superiores:
Totalmente sellado con resina epoxi de alta calidad, que ofrece excelente resistencia a la humedad, resistencia al aislamiento y protección contra el envejecimiento, ideal para ambientes interiores complejos o con alta humedad.
Construido con núcleos de lámina de acero al silicio laminado en frío de alta calidad para garantizar bajas pérdidas y un rendimiento estable.
3.Protección de seguridad integral:
Los fusibles incorporados en todos los devanados primarios brindan una sólida protección contra cortocircuitos.
El reemplazo de fusibles es simple y no requiere apagar el sistema, lo que garantiza el máximo tiempo de actividad.

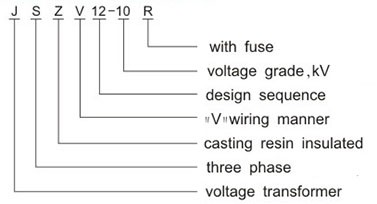

| Código | Significado | Descripción |
| J | Transformador voltaje | Identifica la categoría del equipo para su reconocimiento inmediato. |
| S | Trifásico | Diseñado para sistemas de energía trifásicos para satisfacer necesidades de protección y medición de circuitos múltiples. |
| Z | Aislamiento fundido de resina epoxi | Indica un proceso de aislamiento completamente fundido para mayor resistencia a la humedad y durabilidad. |
| V | Cableado tipo V | Denota la configuración del cableado, proporcionando flexibilidad de instalación. |
| 12-10 | Diseño y clasificación de voltaje | 12 es la serie de diseño; 10 representa la tensión nominal (10 kV), que coincide exactamente con los requisitos del sistema. |
| R | Con fusible | Significa protección integrada contra cortocircuitos para una mayor seguridad operativa. |
Para garantizar estabilidad y confiabilidad a largo plazo, el transformador de voltaje JSZV12-10R está diseñado para funcionar dentro de los siguientes parámetros ambientales. Como fábrica profesional con profunda experiencia en fabricación, Comewill también puede proporcionar adaptaciones personalizadas para condiciones no estándar.
Rango de temperatura: -5°C a +40°C
Altitud: ≤ 1000 m (soluciones personalizadas disponibles para instalaciones a gran altitud)
Humedad relativa: ≤ 80%
Entorno circundante: Libre de gases corrosivos, vapores o polvo conductor (por ejemplo, carbón o polvo metálico)
Vibración e Impacto: El sitio de instalación debe estar libre de fuertes vibraciones o golpes mecánicos.
formulario 1: datos técnicos del transformador de voltaje para medir
| Tipo | Relación de tensión nominal (V) | Clase de precisión y potencia nominal (VA) | Salida máxima (VA) | nivel de aislamiento nominal (kV) | |
|
|
|||||
| clase 0.2 | clase 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tipo | Relación de tensión nominal (V) | Clase de precisión y potencia nominal (VA) | Salida máxima (VA) | nivel de aislamiento nominal (kV) | |
|
|
|||||
| clase 0.2 | clase 0.5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
formulario 2: dala técnica del transformador de voltaje para la potencia de funcionamiento del disyuntor
| Tipo | Relación de voltaje nominal (V) | Clase de precisión y salida nominal (VA) | Potencia máxima de salida de corto tiempo (VA) | Nivel de aislamiento nominal (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,2 20 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0.1/0.1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0.1/0.1 | 0,2 20 | 3.6/25/40 | |
| JSZV12-10R | 10/0.1 | 0,2 20 | 500 | 42/12/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Notas: Para la fuente de alimentación operativa del disyuntor, la tensión soportada no debe exceder el 15%
