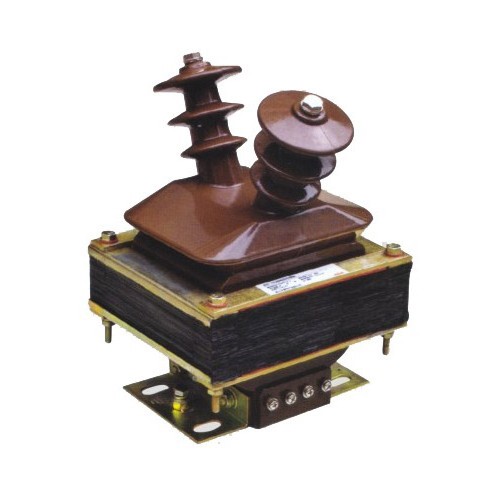

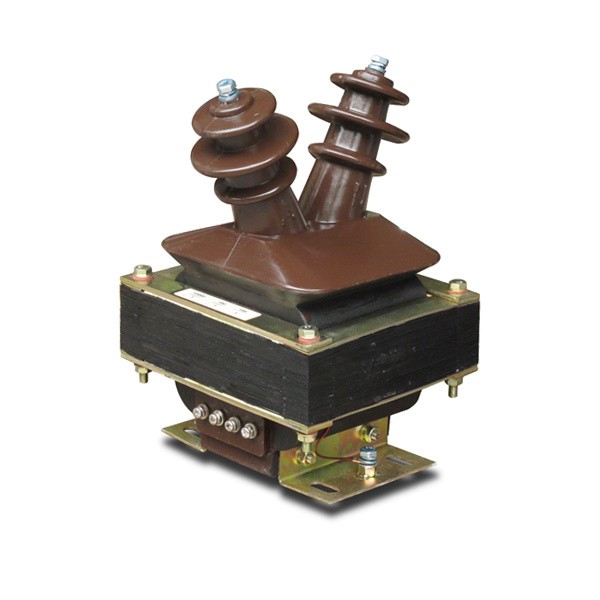

El transformador de voltaje JDZJ-3/6/10W de Comewill Factory utiliza tecnología de aislamiento de resina epoxi fundida al vacío y completamente cerrada. Con un nivel de descarga parcial de ≤20 pC, presenta propiedades a prueba de humedad, resistentes a la contaminación y antienvejecimiento, lo que permite un funcionamiento sin mantenimiento durante toda su vida útil.

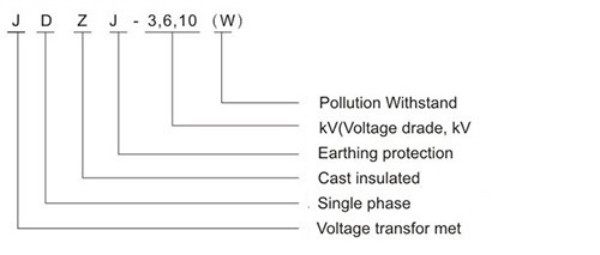

Modelos completos: incluidos JDZJ-3 (W), JDZJ-6 (W) y JDZJ-10 (W), correspondientes a niveles de voltaje nominal de 3 kV, 6 kV y 10 kV respectivamente, que pueden satisfacer las necesidades de adquisición de diferentes condiciones de voltaje.
Alta precisión de medición: la adopción de una estructura monofásica con diseño de doble devanado, un control estricto de los errores de medición, de conformidad con los estándares de protección y medición de alta precisión, puede reducir el riesgo de errores después de la operación del equipo.
Duradero: adopta tecnología de aislamiento de fundición al vacío de resina epoxi completamente cerrada, tiene las características de resistencia a la humedad, prevención de la contaminación y resistencia al envejecimiento. La capacidad de descarga local es ≤ 20pC, lo que puede lograr una vida útil sin mantenimiento y reducir en gran medida la inversión en costos posteriores de operación y mantenimiento.
Seguro y confiable: Fuerte resistencia al estrés ambiental, buena resistencia al arco y sobretensión, producido estrictamente de acuerdo con el estándar GB 1207, adecuado para ambientes contaminados de Clase II, lo que garantiza un funcionamiento estable del sistema de energía.
Fácil instalación: el producto tiene un tamaño pequeño, peso liviano, admite la instalación en cualquier dirección y se puede conectar sin problemas con aparamenta de alto voltaje y otros equipos, lo que lo hace más adaptable para la adquisición.
Los transformadores de voltaje JDZJ-3/6/10W producidos por nuestra empresa se han sometido a estrictas pruebas de calidad, tecnología madura y una amplia gama de adaptabilidad, lo que los convierte en una opción de adquisición rentable para proyectos de ingeniería eléctrica y distribución industrial.
Durante el período de cooperación en adquisiciones, podemos proporcionar archivos de parámetros técnicos completos, orientación de selección profesional y servicios integrales de soporte posventa para ayudar a que su proyecto de adquisiciones avance sin problemas y aterrice de manera eficiente.
El transformador de voltaje Comewill JDZJ-3/6/10W se puede aplicar directamente a procesos de energía centrales, como medición de energía, control de voltaje y protección de relés, y puede adaptarse tanto a entornos interiores como a entornos operativos industriales complejos.
Altitud no superior a 1000 metros;
Temperatura ambiental -5 ℃ a +40 ℃;
A 20 ℃, la humedad relativa no debe exceder el 85%.
El producto ha superado la prueba de vibración de intensidad de 0,4 g, lo que equivale a un terremoto de magnitud 9 en la escala de Richter. Buena resistencia a las manchas, apto para uso en ambientes moderadamente contaminados. Las condiciones anteriores pueden garantizar el funcionamiento estable de los transformadores JDZJ-6 y JDZJ-10 (W) en diversos entornos y tensiones mecánicas, especialmente adecuados para escenarios de instalación en interiores.

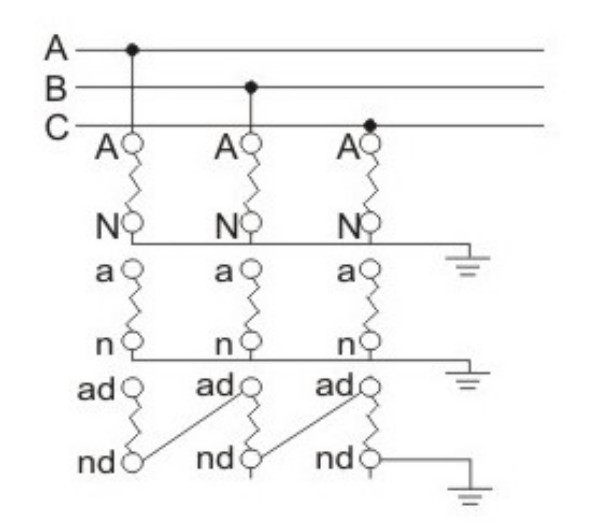

Diagrama de cableado de una línea trifásica.
| Parámetro | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
| Relación de tensión nominal | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| Frecuencia (Hz) | 50 | 50 | 50 |
| Salida secundaria nominal (VA) Clase de precisión 0,5 Clase de precisión 1 Clase de precisión 3 | 305080 | 5080200 | 80150300 |
| Salida máxima (VA) | 200 | 400 | 500 |
| Nivel de aislamiento nominal | 3.5/23/40 | 6.9/32/60 | 42/12/75 |
Personalización: Nuestra fábrica admite relaciones de voltaje, salidas secundarias y niveles de aislamiento personalizables para satisfacer sus necesidades específicas y su entorno operativo especial. Nuestro equipo puede diseñar productos hechos a medida para que usted optimice el rendimiento y la estabilidad para cumplir con los requisitos de su sistema de energía.

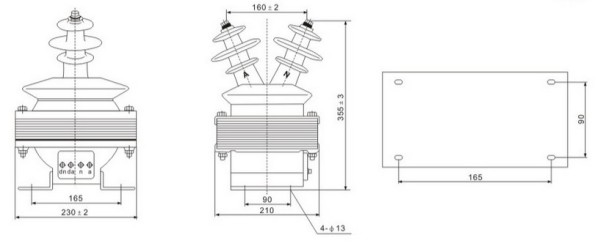

JDZJ-3.6.10(W) Esquema y dimensiones de instalación
