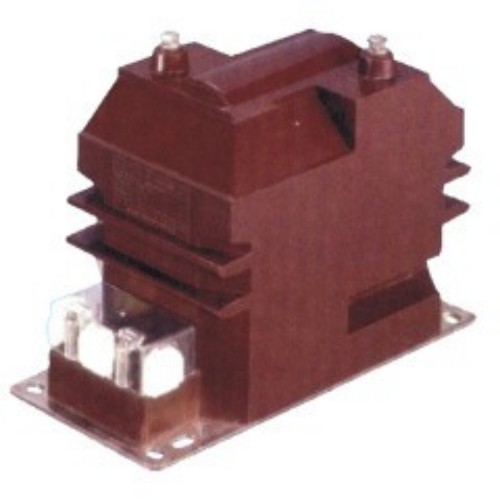

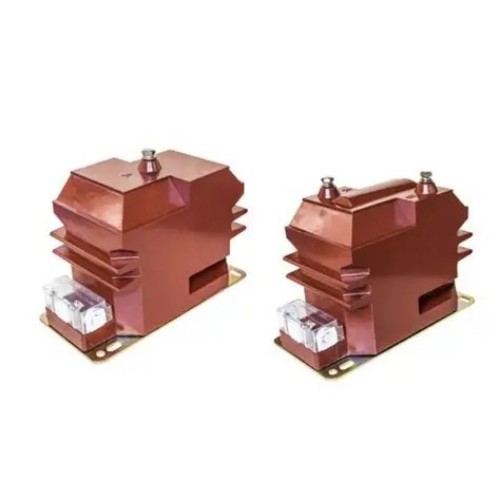

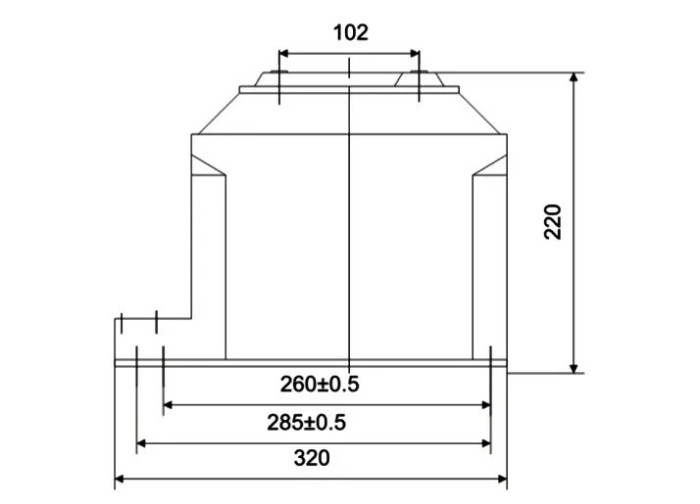

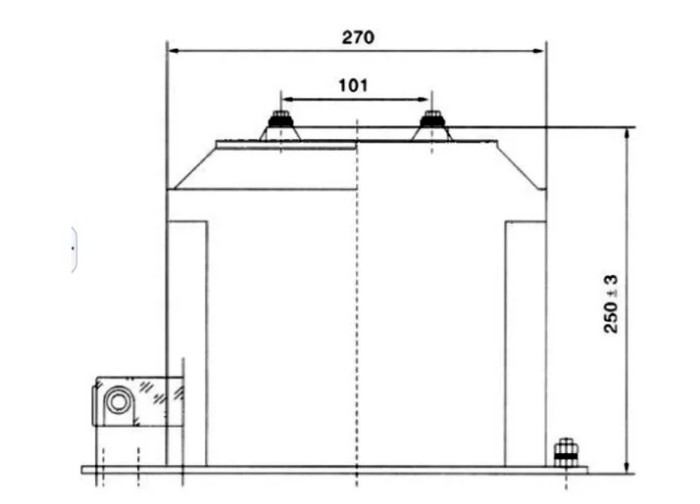

El fabricante chino Comewill ofrece el transformador de voltaje JDZ10-3/6/10A de alta calidad. Está diseñado para aplicaciones críticas y ofrece un rendimiento confiable para medición de voltaje, medición de energía, monitoreo en tiempo real y protección de relés en sistemas de energía de media tensión.
La serie JDZ10 está diseñada para adaptarse a niveles de voltaje de 3 kV, 6 kV y 10 kV, con compatibilidad para frecuencias de 50 Hz y 60 Hz, lo que los hace adaptables a diversas condiciones operativas de voltaje medio. Fabricados en estricta conformidad con las normas IEC 186 y GB1207-2006, estos transformadores proporcionan una base estable y confiable para la medición y protección del sistema. Como fábrica confiable con sede en China, Comewill garantiza que cada unidad cumpla con rigurosos estándares de calidad.

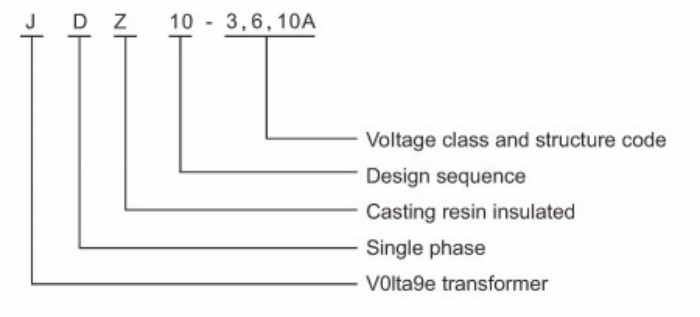

La designación del modelo de los transformadores de voltaje RZL-10 y JDZ10-3/6/10 de Comewill define claramente los atributos principales del dispositivo:
J: Transformador de voltaje: especifica la categoría del equipo.
D: Monofásico: adecuado para aplicaciones de sistemas de energía monofásicos.
Z: Aislamiento fundido con resina epoxi: mejora el rendimiento y la durabilidad del aislamiento.
3, 6, 10: Niveles de voltaje: identifica la compatibilidad con sistemas de 3 kV, 6 kV y 10 kV.
Los transformadores admiten configuraciones de cableado monofásico y trifásico, lo que brinda flexibilidad para diversos requisitos de instalación.

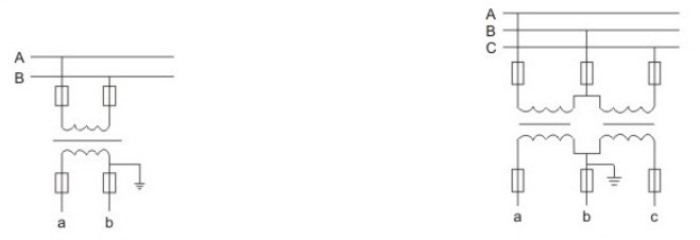

Diagrama de cableado de línea monofásica.
Diagrama de cableado de línea trifásica.
Diagrama de cableado de una línea monofásica Diagrama de cableado de una línea trifásica
Para garantizar un rendimiento óptimo y una vida útil prolongada, se recomiendan las siguientes condiciones de funcionamiento para el transformador de voltaje Comewill JDZ10-3/6/10A:
Altitud: Apto para instalación hasta 3.000 metros sobre el nivel del mar, con funcionamiento estable en zonas de gran altitud sin modificaciones especiales.
Temperatura ambiente: Rango de temperatura de funcionamiento de -5 °C a +40 °C para evitar la degradación del aislamiento y la desviación de la precisión.
Humedad relativa: Máximo 65 % a 20 °C para evitar el envejecimiento de los componentes internos inducido por la humedad.
Nivel de contaminación: Diseñado para ambientes de contaminación Clase II, capaz de manejar contaminación menor en interiores o exteriores.
Ambiente de instalación: Debe estar libre de gases corrosivos para proteger la carcasa y los devanados internos.
Si el entorno de instalación de su parte es especial (como alta humedad y gases corrosivos), puede comunicarse con anticipación para personalizar un plan de adaptación.
El transformador de voltaje JDZ10-3/6/10A se fabrica de acuerdo con los estándares GB20840.3-2013 y GB20840.1-2010, lo que garantiza el pleno cumplimiento de los requisitos nacionales. Las especificaciones clave incluyen:
Factor de potencia de carga: cos Φ = 0,8 (retraso), alineado con las características del circuito secundario convencional.
Distancia de fuga: Diseñado para el nivel de contaminación II, minimizando los riesgos de descarga eléctrica del aislamiento.
Rendimiento: Respuesta estable de medición y protección en condiciones de funcionamiento estándar.
| Tipo | Relación de tensión nominal (V) | Frecuencia (Hz) | Clase de precisión y salida nominal (VA) | Límite de salida (VA) | Nivel de aislamiento nominal (kV) | Observación | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | Igual que RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. ¿Cuáles son las características clave de este transformador de voltaje JDZ10-3/6/10A?
Aislamiento fundido en resina epoxi, totalmente sellado, diseño monofásico, tamaño compacto y alta durabilidad.
2. ¿Qué niveles de voltaje y frecuencias se admiten?
3kV, 6kV y 10kV, compatibles con sistemas de 50Hz o 60Hz.
3. ¿Qué normas cumple?
IEC 186 y GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. ¿Cuáles son las condiciones de funcionamiento requeridas?
Altitud ≤3000m, temperatura -5°C a +40°C, humedad ≤65% a 20°C, nivel de contaminación Clase II, sin gases corrosivos.
5. ¿Se puede personalizar para entornos especiales?
Sí, Comewill ofrece personalización para condiciones de alta humedad o corrosivas.
6. ¿Qué significan las letras modelo?
J = Transformador de voltaje, D = Monofásico, Z = Aislamiento fundido con resina epoxi, 3/6/10 = Nivel de voltaje.
7. ¿Qué clases de precisión están disponibles?
0,2, 0,5, 1 y 6P, con salidas nominales desde 15VA hasta 90VA.
