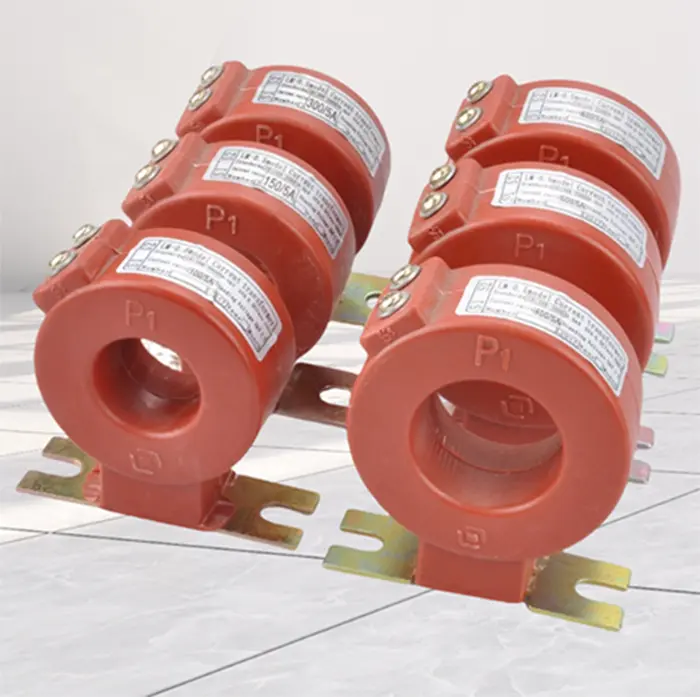

ElTransformador de corriente de gabinete inflablees un dispositivo de medición y protección de corriente diseñado para sistemas de aparamenta aislados en gas como C-GIS. Mide corriente primaria y proporciona señales precisas para medición y protección de relés dentro de gabinetes de distribución compactos.Comewill, un proveedor profesional, ofrece transformadores de corriente de gabinete inflable de calidad que están en stock.
Un transformador de corriente de gabinete inflable se instala dentro de gabinetes de distribución aislados en gas donde el medio de aislamiento puede ser hexafluoruro de azufre (SF₆) o aire seco. Convierte una corriente primaria alta en una corriente secundaria estandarizada, generalmente 5 A o 1 A, que puede ser utilizada de forma segura por medidores, relés y dispositivos de protección.
Debido a que el transformador está diseñado para estructuras de aparamenta C-GIS, generalmente se monta alrededor del conductor de entrada o salida del cable. El tamaño compacto le permite caber dentro de compartimentos sellados del tablero mientras mantiene un rendimiento de aislamiento estable.
Comewill es una fábrica profesional que produceTransformador de corriente de gabinete inflableEl equipo se centra en la confiabilidad estructural y la compatibilidad de la instalación.
1. Estructura de fundición de resina epoxi
El núcleo de hierro y los devanados secundarios están encapsulados con resina epoxi, formando un cuerpo sellado e ignífugo.
2. Diseño de instalación compacto
El tamaño pequeño y el peso ligero permiten la instalación directamente en circuitos de cables o barras colectoras dentro de gabinetes inflables.
3. Conductor primario sellado
El conductor primario generalmente está encerrado dentro de una carcasa aislada o de acero inoxidable para mantener la integridad del aislamiento.
4. Diseño de enfriamiento natural
El aislamiento integrado y la disipación de calor permiten que el transformador funcione sin equipo de refrigeración adicional.
Corriente primaria nominal
Los rangos comunes incluyen de 20 A a 600 A, según los requisitos de la red de distribución.
Corriente secundaria nominal
Las salidas estándar son 5A o 1A para equipos de medida y protección.
Clase de precisión
Las combinaciones típicas incluyen 0,5/10P, que admiten funciones de medición y protección de relé.
Frecuencia nominal
La mayoría de las unidades funcionan a 50 Hz o 60 Hz.
Nivel de aislamiento
Los niveles de aislamiento típicos son 12/42/75 kV, adecuados para aplicaciones de aparamenta de media tensión.
Adaptabilidad ambiental
El transformador de corriente de gabinete inflable está diseñado para funcionar en entornos de aparamenta cerrados que pueden experimentar condiciones difíciles.
Rango de temperatura
Las temperaturas de funcionamiento típicas oscilan entre −5 °C y +45 °C.
Resistencia a la contaminación
El aislamiento sellado reduce la influencia del polvo, la humedad y la contaminación.
Operación a gran altitud
Muchos diseños admiten la instalación en áreas de hasta 3000 metros sobre el nivel del mar.
Compatibilidad con aislamiento de gas
Algunos diseños nuevos utilizan aire seco en lugar de SF₆ como medio aislante para reducir el impacto ambiental.
Un proveedor confiable de China de equipos de transformadores de corriente de gabinete inflable ofrece productos utilizados en múltiples sectores de distribución de energía.
Las aplicaciones comunes incluyen:
Sistemas de energía para el transporte ferroviario urbano.
Redes de distribución industriales
Plantas metalúrgicas y petroquímicas.
Subestaciones de media tensión
Infraestructura de red eléctrica a gran altitud
