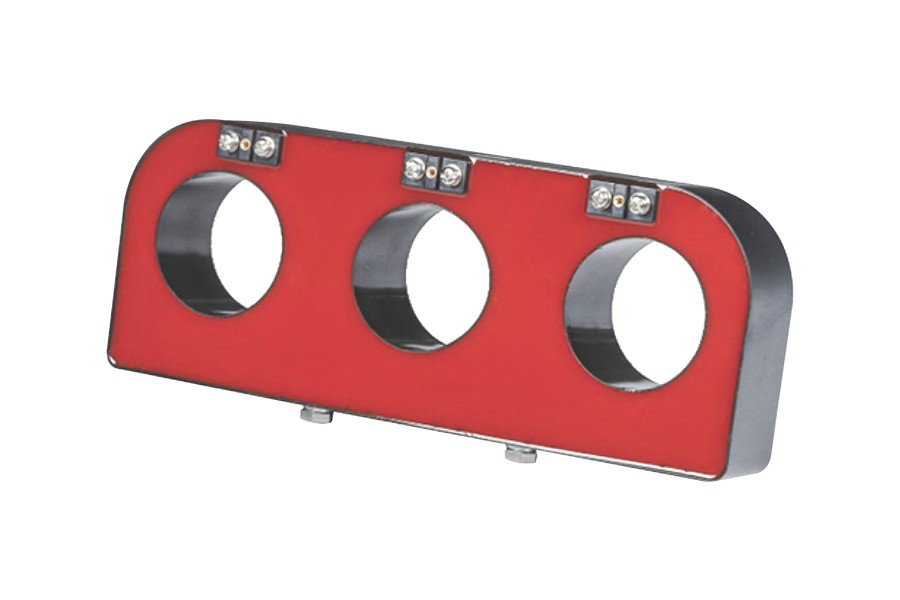

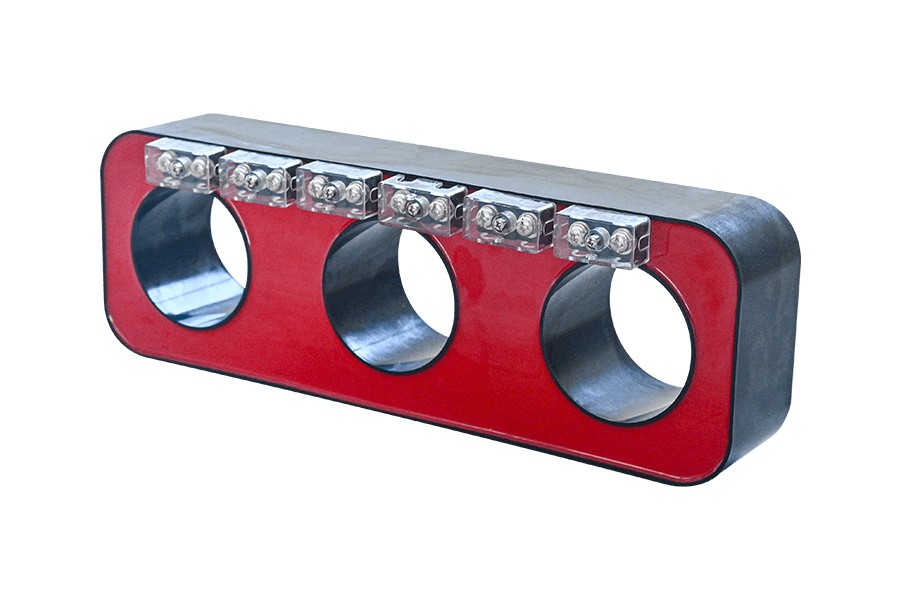

El transformador de corriente de gabinete inflable LSY desarrollado por Comewill está diseñado específicamente para aparamenta aislada en gas (GIS) de media tensión y sistemas de gabinete inflable. Es esencial para mantener la estabilidad del sistema, evitar la sobrecarga del equipo y garantizar una coordinación de protección confiable.
1. Monitoreo preciso de corriente trifásica
El transformador ofrece una medición de corriente de alta precisión, lo que permite el monitoreo en tiempo real de la magnitud de la corriente y las fluctuaciones en sistemas trifásicos. Esto permite a los operadores detectar anomalías como sobrecarga, desequilibrio o condiciones de falla de manera temprana y tomar medidas correctivas antes de que ocurran daños.
2. Diseño compacto y que ahorra espacio
La estructura compacta y el diseño liviano de los transformadores de corriente de gabinete inflable LSY permiten una instalación flexible sin afectar otros componentes dentro del tablero.
3. Estructura de aislamiento sellada
Esta estructura aísla eficazmente el sistema de bobinado interno de la humedad, el polvo y las interferencias externas, lo que garantiza estabilidad a largo plazo y confiabilidad operativa.
4. Múltiples opciones de precisión
El transformador de corriente de gabinete inflable LSY admite configuraciones de medición, protección y doble devanado, lo que permite a los ingenieros integrar funciones de medición y protección de relés dentro del mismo sistema.
5. Construcción industrial duradera
Fabricado con materiales magnéticos de alta calidad y tecnología de bobinado de precisión, el transformador mantiene un rendimiento estable incluso en condiciones de carga continua.
| LSY-10/107 | Corriente primaria nominal (A) | Clase de precisión (medición) | Clase de precisión (protección) | Clase de precisión (doble bobinado) | |||||||
| 0.2S | 0.2 | 0.5 | 10P10 | 10P15 | 10P20 | 0.2S | 0.5 | 10P10 | 10P15 | ||
| 75 | 2 | 2 | 1 | 2.5 | -- | -- | -- | 1 | 1 | -- | |
| 100 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1 | 1 | -- | |
| 150 | 2.5 | 2.5 | 2.5 | 5 | -- | -- | -- | 1.5 | 1.5 | -- | |
| 200 | 5 | 5 | 2.5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 300 | 5 | 5 | 5 | 7.5 | -- | -- | -- | 2.5 | 2.5 | -- | |
| 400 | 10 | 10 | 5 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 500 | 10 | 10 | 10 | 15 | -- | -- | -- | 5 | 5 | -- | |
| 600 | 10 | 15 | 10 | 15 | -- | -- | -- | 5 | 7.5 | -- | |
| 800 | 10 | 15 | 10 | 20 | -- | -- | -- | 5 | 7.5 | -- | |
| LSY-10/110 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/120 | 75 | 75 | - | - | 1 | - | - | - | - | 1 | - |
| 100 | 100 | - | - | 2.5 | - | - | - | - | 1 | - | |
| 150 | 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | |
| 200 | 200 | - | 2.5 | 2.5 | 2.5 | 5 | - | - | 2.5 | 5 | |
| 300 | 300 | 2.5 | 2.5 | 5 | 5 | 5 | - | - | 2.5 | 5 | |
| 400 | 400 | 5 | 5 | 5 | 5 | 7.5 | - | - | 5 | 7.5 | |
| 500 | 500 | 5 | 5 | 5 | 10 | 10 | - | - | 5 | 10 | |
| 600 | 600 | 5 | 5 | 10 | 10 | 10 | - | - | 5 | 10 | |
| 800 | 800 | 10 | 10 | 10 | 10 | 10 | - | - | 5 | 10 | |
| LSY-10/127 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/130 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| LSY-10/150 | 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - | |
| 150 | - | - | 2.5 | 2.5 | - | - | - | 1.5 | - | - | |
| 200 | - | 2.5 | 2.5 | 5 | - | - | - | 2.5 | 5 | - | |
| 300 | 2.5 | 2.5 | 5 | 5 | - | - | - | 2.5 | 5 | - | |
| 400 | 5 | 5 | 5 | 7.5 | - | - | - | 5 | 7.5 | - | |
| 500 | 5 | 5 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 600 | 5 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| 800 | 10 | 10 | 10 | 10 | - | - | - | 5 | 10 | - | |
| Usar | Medición de transformadores de corriente. | Transformador de corriente de protección | Transformador de corriente de doble devanado | |||||||
| Precisión y carga nominal (VA) | Precisión y carga nominal (VA) | Clase de precisión y carga nominal | ||||||||
| Estabilizar la corriente primaria. | 0,2 s | 0.2 | 0.5 | 10P20 | 10P15 | 10P10 | 0,2 s | 0.5 | 10P15 | 10P10 |
| 75 | - | - | 1 | - | - | - | - | 1 | - | - |
| 100 | - | - | 2.5 | - | - | - | - | 1 | - | - |
| 150 | - | - | 2.5 | - | - | 2.5 | - | 1.5 | - | - |
| 200 | - | 2.5 | 2.5 | - | - | 5 | - | 2.5 | - | 5 |
| 300 | 2.5 | 2.5 | 5 | - | - | 5 | - | 2.5 | - | 5 |
| 400 | 5 | 5 | 5 | - | - | 7.5 | - | 5 | - | 7.5 |
| 500 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 600 | 5 | 5 | 10 | - | - | 10 | - | 5 | - | 10 |
| 800 | 10 | 10 | 10 | - | - | 10 | - | 5 | - | 10 |
Nota: La tarjeta de resorte de acero inoxidable se personaliza según los requisitos del usuario.
