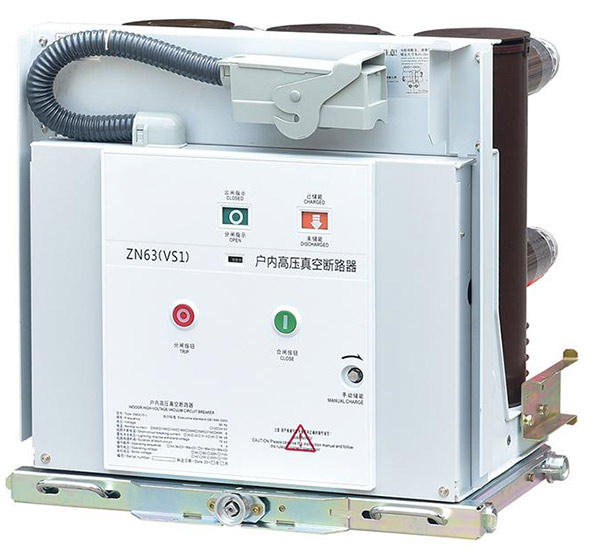

Disyuntor de vacíoLa tecnología se ha convertido en una importante solución de conmutación para la distribución de energía de media tensión porque combina la interrupción del arco en vacío con una estructura mecánica compacta y un funcionamiento eléctrico controlado. Cuando los contactos se separan dentro de un interruptor de vacío sellado, el arco se interrumpe mediante un proceso fundamentalmente diferente de la interrupción del circuito de aire, aceite o gas. Esta arquitectura puede admitir una eliminación rápida de fallas, un mantenimiento de rutina reducido de la cámara de interrupción, una construcción compacta del tablero de distribución y conmutación repetida bajo condiciones operativas definidas. Sin embargo, el desempeño de un interruptor no puede evaluarse únicamente por su medio de interrupción. La tensión nominal, la corriente nominal, la capacidad de cortocircuito, el nivel de aislamiento, el sistema de contacto, el mecanismo operativo, el relé de protección, la tensión de control, el entorno de instalación, la resistencia mecánica y los requisitos de prueba aplicables contribuyen al sistema final. Comprender estas relaciones es esencial para ingenieros, fabricantes de aparamenta, servicios públicos, instalaciones industriales, proyectos de energía renovable y otros usuarios de media tensión.
Tabla de contenido
Haga clic en cualquier tema para ir directamente a la sección.
- 1. ¿Por qué la conmutación de media tensión necesita protección especializada?
- 2. ¿Cómo funciona la interrupción del arco en vacío?
- 3. ¿Cuáles son los componentes principales del interruptor?
- 4. ¿Cómo influyen la tensión nominal y la corriente en la selección?
- 5. ¿Por qué son importantes la capacidad de cortocircuito y la velocidad de interrupción?
- 6. ¿Cómo afecta el mecanismo operativo al rendimiento?
- 7. ¿Cuál es la diferencia entre diseños de interior y exterior?
- 8. ¿Cómo se comparan los rompedores de vacío con otras tecnologías de interrupción?
- 9. ¿Cómo funciona el disyuntor con relés y sensores de protección?
- 10. ¿Qué aplicaciones utilizan esta tecnología de conmutación?
- 11. ¿Qué errores comunes de selección e instalación se deben evitar?
- 12. ¿Cómo se deben evaluar las pruebas y los estándares?
- 13. ¿Qué debe incluir una especificación técnica profesional?
- 14. Preguntas frecuentes
¿Por qué la conmutación de media tensión necesita protección especializada?
Los sistemas eléctricos de media tensión funcionan a niveles de tensión que requieren equipos de conmutación y protección cuidadosamente coordinados. El dispositivo de conmutación no sólo debe transportar corriente de carga normal sino también responder correctamente cuando la red experimenta una falla.
Las redes de distribución eléctrica conectan habitualmente transformadores, motores, generadores, alimentadores industriales, líneas de servicios públicos, fuentes de energía renovable y otras cargas. En condiciones normales, la corriente fluye continuamente a través de conductores y equipos de conmutación. Sin embargo, durante un cortocircuito, la corriente puede aumentar dramáticamente y generar estrés térmico y electrodinámico sustancial.
Un disyuntor proporciona un método controlado para interrumpir esa corriente. Su funcionamiento debe coordinarse con los relés de protección, los transformadores de corriente, los transformadores de tensión, los circuitos de control y la filosofía general de protección de la red eléctrica.
El medio de interrupción es especialmente importante. Históricamente, los disyuntores han utilizado varios métodos para controlar el arco que se forma cuando los contactos se separan. En diferentes generaciones de equipos se han utilizado aire, aceite y diversos gases. La tecnología de vacío proporciona otro enfoque en el que el proceso primario de interrupción del arco tiene lugar dentro de un interruptor de vacío sellado.
El disyuntor puede conectar o desconectar un circuito eléctrico definido bajo sus condiciones operativas nominales.
Cuando el sistema de protección detecta una falla, el interruptor puede abrirse e interrumpir la corriente dentro de su capacidad de interrupción especificada.
Cuando se integra en una arquitectura de aparamenta adecuada, el interruptor puede participar en procedimientos definidos de aislamiento y mantenimiento.
La operación del interruptor funciona con dispositivos de detección y protección para aislar fallas y al mismo tiempo preservar la estructura de distribución prevista.
Por tanto, la función del interruptor debe considerarse a nivel del sistema. Una clasificación de interrupción alta no puede compensar una configuración de protección incorrecta. Un disyuntor bien diseñado no puede compensar una terminación de cable inadecuada. Un controlador sofisticado no puede corregir un mecanismo mecánico que no ha sido mantenido correctamente.
Una buena técnica de aparamenta conecta estos elementos. El disyuntor, la barra colectora, el alimentador, el relé de protección, los transformadores de instrumentos, la alimentación de control, los enclavamientos y el gabinete deben especificarse en torno al mismo sistema eléctrico.
Por qué la interrupción por falla es diferente de la conmutación ordinaria
Abrir un circuito en condiciones de carga normales y eliminar un cortocircuito no son operaciones equivalentes. Durante una falla, la corriente puede ser mucho mayor y la energía eléctrica asociada con la falla es significativa.
Por lo tanto, el interruptor debe ser capaz de interrumpir la corriente al voltaje y a las condiciones del sistema para las que fue diseñado. El proceso de interrupción también debe ocurrir lo suficientemente rápido para proteger el equipo conectado y mantener la coordinación de protección prevista.
Esto hace que la tecnología de interrupción sea una decisión de ingeniería fundamental y no una característica cosmética del producto.
¿Cómo funciona la interrupción del arco en vacío?
La característica definitoria de la interrupción en vacío es el uso de un interruptor en vacío sellado como cámara de extinción del arco. El interruptor contiene contactos eléctricos fijos y móviles encerrados dentro de un ambiente de vacío controlado.
Cuando los contactos están cerrados, la corriente fluye a través de las superficies de contacto. Cuando el mecanismo operativo ordena que se abra el interruptor, el contacto móvil se separa del contacto fijo. A medida que las superficies de contacto se separan, se puede formar un arco eléctrico entre ellas.
A diferencia de un arco en aire, el interruptor de vacío no proporciona un medio gaseoso sustancial para sostener un camino ionizado convencional. Por lo tanto, el proceso de interrupción está gobernado en gran medida por el vapor metálico generado por el material de contacto durante el evento de separación.
Separación de contactos
El movimiento de apertura debe controlarse con precisión. La velocidad del contacto, el recorrido del contacto, la presión del contacto y la relación mecánica entre el contacto móvil y el mecanismo operativo influyen en el rendimiento.
Los contactos necesitan suficiente movimiento para establecer la distancia dieléctrica requerida después de la interrupción de la corriente. Por lo tanto, el mecanismo mecánico tiene que proporcionar un recorrido constante durante operaciones repetidas.
Comportamiento del vapor metálico
Durante la formación de arcos, el material de los contactos puede formar vapores metálicos. Este vapor proporciona el medio conductor temporal que soporta el arco. Cuando la corriente se acerca a su corriente natural cero en un circuito de corriente alterna, el arco puede extinguirse y el vapor metálico se condensa rápidamente.
Luego, el interruptor debe recuperar suficiente rigidez dieléctrica entre los contactos separados para soportar el voltaje de recuperación eléctrica.
Material de contacto
El material de contacto es una parte importante del diseño del interruptor en vacío. Debe soportar el transporte de corriente, la interrupción del arco, la resistencia a la erosión y la recuperación dieléctrica.
Los diferentes diseños de interruptores utilizan aleaciones y geometrías de contacto específicas para controlar la distribución de corriente y los efectos magnéticos durante la interrupción.
Blindaje
El vapor metálico generado durante la interrupción puede depositarse en las superficies circundantes. Las estructuras de blindaje dentro del interruptor ayudan a controlar hacia dónde viaja este material y ayudan a mantener la distribución requerida del campo eléctrico.
| Etapa de interrupción | Lo que sucede | Requisito de diseño |
|---|---|---|
| contactos cerrados | La corriente fluye a través del sistema de contacto. | Baja resistencia de contacto y presión de contacto confiable |
| Apertura de contacto | Los contactos comienzan a separarse y se puede formar un arco. | Velocidad de apertura controlada y geometría de contacto. |
| Período de arco | El vapor metálico favorece la conducción eléctrica. | Comportamiento controlado del arco y erosión por contacto. |
| Cero actual | La corriente alterna alcanza un punto cero natural | Rápida recuperación dieléctrica |
| Post-interrupción | Los contactos separados resisten el voltaje de recuperación | Aislamiento estable entre contactos. |
Por qué es importante el interruptor sellado
El interruptor de vacío es un componente sellado. Su entorno interno se establece durante la fabricación y se mantiene durante toda su vida útil prevista.
Esto difiere de los sistemas que dependen de un gran volumen de líquido o gas como medio de interrupción principal. El interruptor en vacío puede empaquetarse en un conjunto relativamente compacto e integrarse en el tablero de varias maneras.
Sin embargo, un interruptor sellado no significa que todo el interruptor esté libre de mantenimiento. El mecanismo operativo, el aislamiento externo, los terminales, los circuitos de control, los cojinetes, las conexiones y las interfaces del interruptor todavía requieren una inspección y un mantenimiento adecuados.
Por lo tanto, la interrupción del vacío debe entenderse como una parte de la arquitectura del interruptor. Su efectividad depende del diseño de los contactos, la construcción del interruptor, el movimiento mecánico, la recuperación del aislamiento y la coordinación con el sistema de protección.
¿Cuáles son los componentes principales del interruptor?
Un disyuntor de media tensión moderno contiene varios conjuntos funcionales. Cada uno contribuye a la ruta actual, al proceso de interrupción, a la operación mecánica, al sistema de aislamiento, a la interfaz de control o a la estructura de la instalación.
Interruptor de vacío
El interruptor en vacío contiene el contacto fijo, el contacto móvil, la varilla de contacto, los elementos de protección internos y la carcasa sellada. Es la parte responsable de interrumpir la corriente dentro del ambiente de vacío.
Su precisión dimensional y construcción interna son fundamentales porque la separación de contacto, la alineación, la presión de contacto y la geometría dieléctrica deben permanecer dentro de los límites de diseño previstos.
Mecanismo operativo
El mecanismo operativo convierte la energía mecánica almacenada o suministrada en movimiento de contacto. Los mecanismos accionados por resorte se utilizan ampliamente en aplicaciones de media tensión, mientras que los sistemas operativos electromagnéticos están disponibles en ciertos diseños.
El mecanismo debe abrir y cerrar el interruptor con tiempos y recorridos constantes. También necesita mantener la fuerza de contacto requerida en la posición cerrada.
Soportes aislantes
Los soportes de aislamiento separan físicamente los componentes energizados del gabinete conectado a tierra y las estructuras circundantes. También ayudan a mantener las holguras requeridas y la estabilidad mecánica.
Terminales y ruta actual.
Los terminales primarios conectan el interruptor a la red eléctrica aguas arriba y aguas abajo. Su diseño determina cómo el interruptor interactúa con las barras colectoras, las conexiones de cables u otros componentes del tablero.
Sistema de posición e indicación.
En muchas instalaciones de aparamenta, los indicadores mecánicos muestran si el interruptor está abierto, cerrado o en otra posición definida. Esto puede ser especialmente importante para equipos extraíbles.
Circuitos de control y auxiliares.
Los contactos auxiliares, bobinas de disparo, bobinas de cierre, accionamientos de motor, interruptores de posición y otros circuitos permiten que el interruptor se comunique con los equipos de protección y control.
| Componente | Función principal | Consideración clave de ingeniería |
|---|---|---|
| Interruptor de vacío | Interrupción del arco | Diseño de contactos, integridad del vacío, recuperación dieléctrica. |
| Mecanismo operativo | Apertura y cierre de contactos | Velocidad, recorrido, fuerza, consistencia, resistencia. |
| Soportes de aislamiento | Separación eléctrica y soporte estructural. | Rendimiento dieléctrico y resistencia mecánica. |
| Terminales primarias | Conecte el disyuntor al circuito de alimentación. | Capacidad actual, geometría de conexión, aumento de temperatura. |
| Contactos auxiliares | Retroalimentación de estado y control | Fiabilidad de contacto y compatibilidad de circuitos. |
| Circuitos de disparo y cierre. | Actuación eléctrica | Tensión de control, temporización, coordinación de protección. |
Sincronización mecánica
Los disyuntores trifásicos necesitan que los contactos funcionen de manera coordinada. El mecanismo transfiere movimiento a los polos individuales para que las fases se abran y cierren dentro de la relación de tiempo requerida.
Una variación excesiva de la sincronización puede influir en el rendimiento de la conmutación, por lo que el ajuste y la inspección del mecanismo son partes importantes del control de calidad y el mantenimiento.
Por qué es importante la integración de componentes
Un interruptor de alta calidad no puede compensar una mala alineación del mecanismo. Un aislamiento fuerte no puede compensar una conexión de terminal diseñada incorrectamente. Un relé preciso no puede compensar un cableado de control inadecuado.
Por lo tanto, el rendimiento fiable del interruptor depende de la interacción de todos estos componentes.
¿Cómo influyen la tensión nominal y la corriente en la selección?
La tensión y la corriente nominales establecen la envolvente de funcionamiento eléctrico básico de un interruptor. Se encuentran entre las primeras especificaciones que examinan los ingenieros, pero son sólo una parte de una evaluación técnica completa.
Tensión nominal
La tensión nominal debe corresponder al sistema eléctrico en el que funcionará el interruptor. El sistema de aislamiento también debe diseñarse para las tensiones de tensión transitoria y de frecuencia industrial relevantes.
Los disyuntores de media tensión se pueden fabricar para diferentes clases de tensión. Las familias de productos pueden incluir equipos de alrededor de 10 kV, 12 kV, 24 kV, 36 kV u otras clasificaciones definidas según el diseño y el mercado.
La selección real debe seguir el voltaje nominal del sistema y el estándar aplicable en lugar de simplemente seleccionar la siguiente clasificación disponible.
Corriente nominal
La corriente nominal representa la corriente continua que el interruptor puede transportar en condiciones definidas. Por lo tanto, el rendimiento térmico es fundamental para la especificación.
Los contactos, terminales, conductores, conexiones flexibles, interfaces de barras colectoras y ventilación del gabinete contribuyen a la generación y disipación de calor.
Frecuencia
La frecuencia de red afecta el comportamiento eléctrico del sistema de interrupción y de los equipos de protección y medición asociados. Los productos pueden especificarse para 50 Hz, 60 Hz u otra frecuencia operativa definida.
Nivel de aislamiento
La coordinación del aislamiento incluye más que la tensión de funcionamiento nominal. Es posible que el equipo deba soportar condiciones de impulso y tensión soportada de frecuencia industrial definidas por los requisitos de diseño aplicables.
| Parámetro | Lo que define | Por qué es importante |
|---|---|---|
| Tensión nominal | Clase de tensión del sistema eléctrico. | Determina los requisitos de aislamiento y conmutación. |
| Corriente nominal | Capacidad de corriente continua | Determina los requisitos térmicos y de conductores. |
| Frecuencia nominal | Frecuencia de funcionamiento del sistema de energía | Garantiza la compatibilidad con la red eléctrica. |
| Nivel de aislamiento | Requisitos de resistencia dieléctrica | Apoya la coordinación del aislamiento |
| Clasificación de cortocircuito | Interrupción de corriente de falla y capacidad de resistencia | Protege el equipo durante fallas de red. |
Consideraciones sobre el aumento de temperatura
La corriente continua produce calor en los contactos y conductores eléctricos. Por lo tanto, la capacidad de aumento de temperatura debe evaluarse junto con la disposición del recinto.
Un disyuntor instalado dentro de un gabinete metálico compacto puede experimentar condiciones térmicas diferentes a las del mismo disyuntor instalado en una disposición ventilada más grande. La temperatura ambiente y la altitud de instalación también pueden afectar el rendimiento térmico.
El voltaje del sistema es solo el punto de partida
Dos interruptores pueden compartir una clasificación de voltaje similar pero diferir en la clasificación de corriente, capacidad de cortocircuito, mecanismo operativo, configuración de aislamiento, disposición de terminales y resistencia mecánica.
Por tanto, una especificación profesional debería evitar reducir la selección a un único número.
¿Por qué son importantes la capacidad de cortocircuito y la velocidad de interrupción?
El rendimiento en cortocircuito es una de las especificaciones más importantes en la selección de disyuntores de media tensión. Una falla puede generar corrientes muy grandes y fuerzas electromecánicas elevadas en un corto período.
Corriente de cortocircuito
La corriente de falla disponible está determinada por la red eléctrica, incluidos generadores, transformadores, conductores e impedancia del sistema. Un ingeniero de distribución normalmente determina esto mediante un estudio de cortocircuito.
El interruptor debe tener una capacidad de interrupción adecuada a las condiciones de falla calculadas.
Rompiendo corriente
El disyuntor debe ser capaz de interrumpir la corriente de cortocircuito especificada al voltaje nominal del sistema. El proceso de interrupción necesita mantener la recuperación dieléctrica después de que se haya extinguido la corriente.
Resistencia a corto plazo
Los conjuntos de aparamenta también pueden estar expuestos a corrientes de falla mientras el sistema de protección está solucionando el evento. La estructura mecánica y térmica debe soportar la corriente definida durante el tiempo aplicable.
Resistencia máxima
El valor máximo de una corriente de falla produce fuerzas electrodinámicas sobre conductores y componentes estructurales. El diseño mecánico debe tener en cuenta estas tensiones.
Tiempo de interrupción
La secuencia total de eliminación de fallas involucra varias etapas: detección de fallas, decisión del relé, transmisión de señal de disparo, movimiento del mecanismo operativo, separación de contactos, interrupción del arco y recuperación de la red.
El interruptor no actúa de forma independiente. El tiempo de limpieza total depende del relé, el circuito de control, la bobina de disparo, el mecanismo mecánico, el movimiento de los contactos y el sistema eléctrico.
El relé de protección debe identificar la falla y emitir el comando de disparo dentro de su tiempo de operación diseñado.
La ruta eléctrica entre el relé y el disyuntor debe transferir el comando de disparo correctamente.
El sistema mecánico debe traducir el comando eléctrico en un movimiento de contacto repetible.
El interruptor debe despejar la corriente y recuperar la rigidez dieléctrica requerida.
Por qué es importante interrumpir el medio
El medio de interrupción determina cómo se comporta el arco durante la separación de los contactos. La tecnología de vacío proporciona un entorno sellado controlado y utiliza la geometría de contacto y el comportamiento del material para lograr la interrupción.
Esto puede permitir dimensiones compactas del interruptor y una cámara de interrupción relativamente simple en comparación con algunas tecnologías de interrupción más antiguas.
Sin embargo, la clasificación final del interruptor aún depende del diseño completo. La tecnología de vacío no significa que cada interruptor de vacío pueda interrumpir cualquier corriente de falla arbitraria.
Por lo tanto, el enfoque técnico correcto es comenzar con el nivel de falla del sistema calculado y luego verificar las capacidades nominales de interrupción y resistencia del interruptor según la norma aplicable.
¿Cómo afecta el mecanismo operativo al rendimiento?
El mecanismo operativo determina qué tan rápido y consistentemente se mueven los contactos del interruptor. Debido a que la interrupción ocurre durante una secuencia precisa de eventos mecánicos, el diseño del mecanismo es fundamental para el desempeño.
Mecanismos de funcionamiento por resorte.
Los mecanismos de resorte almacenan energía mecánica antes de una operación de cierre o apertura. Los comandos de control eléctrico liberan la energía almacenada para mover los contactos del interruptor.
Esta arquitectura se usa ampliamente en aparamentas de media tensión porque el mecanismo puede proporcionar un movimiento de contacto controlado sin requerir un suministro eléctrico continuo durante toda la carrera mecánica.
Mecanismos electromagnéticos
Algunos diseños de interruptores utilizan sistemas operativos electromagnéticos para generar movimiento de contacto. Estos mecanismos pueden proporcionar diferentes características operativas y pueden seleccionarse de acuerdo con la arquitectura del interruptor y los requisitos de control específicos.
Operación de cierre
Durante el cierre, el mecanismo debe acercar los contactos con la velocidad y fuerza de contacto final adecuadas. El comportamiento de cierre estable ayuda a reducir el impacto mecánico y garantiza una conducción de corriente adecuada.
Operación de apertura
El golpe de apertura debe ser lo suficientemente rápido y consistente para soportar el proceso de interrupción previsto. La distancia y la velocidad de separación de los contactos son importantes porque el interruptor necesita establecer la condición dieléctrica correcta después de la interrupción de la corriente.
Almacenamiento de energía
Los mecanismos suelen incluir un indicador de almacenamiento de energía o un sistema de carga accionado por motor. El sistema de control puede determinar si el mecanismo tiene suficiente energía para la siguiente operación.
Resistencia mecánica
Las operaciones repetidas generan desgaste en resortes, ejes, cojinetes, varillajes, pestillos e interruptores auxiliares. Las pruebas de resistencia mecánica ayudan a establecer si el mecanismo puede completar la cantidad especificada de operaciones sin un deterioro inaceptable.
| Área de Mecanismo | Comportamiento requerido | Preocupación por posible falla |
|---|---|---|
| Almacenamiento de energía | Preparación fiable para el funcionamiento. | Carga incompleta o problemas de motor. |
| Unidad de apertura | Separación de contacto rápida y consistente | Movimiento lento, desgaste, obstrucción mecánica. |
| Unidad de cierre | Participación de contacto controlada | Impacto excesivo o cierre incompleto |
| Enganche | Posición de contacto segura | Ajuste incorrecto del pestillo o desgaste |
| Interruptores auxiliares | Información de posición precisa | Indicación incorrecta o degradación del contacto |
La sincronización mecánica importa
Para un interruptor trifásico, la operación de los tres polos debe permanecer dentro de la relación de sincronización especificada. Una variación excesiva de polo a polo puede afectar el comportamiento de conmutación y debe controlarse durante la fabricación y el mantenimiento.
Mantenimiento del mecanismo.
El interruptor sellado puede requerir servicio limitado durante su vida útil prevista, pero el mecanismo es externo y mecánico. Sigue siendo importante la inspección de los varillajes, la lubricación cuando se especifique, los sujetadores, los resortes, los cojinetes y los contactos auxiliares.
Un plan de mantenimiento debe seguir las instrucciones técnicas del fabricante y el servicio de conmutación real de la instalación.
¿Cuál es la diferencia entre diseños de interior y exterior?
Los disyuntores interiores y exteriores pueden utilizar el mismo principio de interrupción básico pero tienen requisitos mecánicos y ambientales muy diferentes.
Disyuntores interiores
Los disyuntores interiores generalmente se instalan dentro de gabinetes de distribución o salas eléctricas. Su entorno circundante puede estar más controlado, lo que permite disposiciones compactas de aislamiento y cerramiento.
Los diseños interiores a menudo aparecen como unidades extraíbles o instalaciones fijas dentro de aparamenta revestida de metal. La disposición exacta depende de la arquitectura del panel.
Disyuntores al aire libre
Los equipos para exteriores deben tolerar la lluvia, la humedad, los cambios de temperatura, la luz solar, la contaminación, el polvo, el viento y otras tensiones ambientales.
Por lo tanto, los productos para exteriores requieren un sellado adecuado de la carcasa, aislamiento externo, selección de materiales, protección de superficies y mecanismos resistentes a la intemperie.
Aislamiento compuesto
Los interruptores exteriores pueden utilizar materiales aislantes compuestos, como caucho de silicona o componentes a base de epoxi, según la arquitectura del producto. Estos materiales pueden respaldar el rendimiento del aislamiento en condiciones ambientales cambiantes cuando se diseñan correctamente.
Instalaciones montadas en postes
Algunos disyuntores de distribución exterior están diseñados para montaje en poste. Esta configuración puede simplificar la integración en redes aéreas de distribución y permitir que el dispositivo de conmutación ocupe un espacio relativamente pequeño.
Instalaciones de subestaciones
Los disyuntores de subestaciones se pueden instalar en estructuras o dentro de conjuntos de aparamenta para exteriores. Es necesario coordinar su conexión a barras colectoras, transformadores de corriente, transformadores de tensión, descargadores de sobretensiones y sistemas de puesta a tierra.
| Tipo de instalación | Entorno típico | Enfoque principal del diseño |
|---|---|---|
| Aparamenta interior | Cuartos eléctricos y armarios cerrados. | Compacidad, integración de compartimentos, acceso al servicio. |
| Distribución exterior | Redes al aire libre | Resistencia a la intemperie y rendimiento de aislamiento. |
| Montado en poste | Sistemas de distribución aérea | Peso, estructura de montaje, operación remota |
| Subestación exterior | Subestaciones industriales y de servicios públicos. | Resistencia ambiental, integración de barras, coordinación de aislamiento. |
Factores ambientales
La temperatura, la altitud, la contaminación, la humedad, la exposición a la sal y la radiación ultravioleta pueden afectar la selección del equipo.
Por ejemplo, la gran altitud puede influir en el rendimiento dieléctrico del aislamiento del aire, mientras que una contaminación grave puede afectar las superficies de aislamiento externas. Los ambientes costeros pueden aumentar la exposición a la corrosión, especialmente alrededor de estructuras y conexiones metálicas.
Interior no significa libre de mantenimiento
Los equipos interiores están protegidos de la intemperie directa, pero el polvo, la condensación, los ciclos de temperatura y el desgaste mecánico aún pueden afectar el mecanismo y las conexiones eléctricas.
Por lo tanto, la protección del medio ambiente debe evaluarse de manera realista en lugar de dar por sentado que los equipos interiores funcionan en condiciones ideales.
¿Cómo se comparan los rompedores de vacío con otras tecnologías de interrupción?
Comprender las diferencias entre las tecnologías de interrupción ayuda a los ingenieros a tomar una decisión técnica informada. Cada tecnología tiene sus propias características eléctricas, mecánicas, ambientales y de mantenimiento.
interrupción del aire
La interrupción del circuito de aire utiliza aire como medio de arco. Históricamente, los sistemas de aire se han utilizado en muchas clases de voltaje. Su diseño puede incluir conductos de arco, explosión magnética u otros métodos para controlar el arco.
A media tensión, la interrupción de vacío compacta puede ofrecer una arquitectura física diferente al colocar el proceso de interrupción dentro de una cámara sellada.
interrupción del petróleo
Los disyuntores de aceite utilizan aceite aislante como medio aislante y como parte del proceso de extinción del arco. Es posible que las instalaciones más antiguas todavía contengan dichos equipos, pero las instalaciones modernas de media tensión suelen utilizar tecnologías alternativas.
Los sistemas de aceite requieren atención a la condición del aceite, la contención, las fugas, la contaminación y los problemas de mantenimiento relacionados.
interrupción del SF6
Históricamente, el gas SF6 se ha utilizado en equipos de disyunción de gas y aislados por gas debido a sus características de aislamiento eléctrico y extinción de arco. Sin embargo, las consideraciones medioambientales han fomentado el desarrollo y la adopción de tecnologías alternativas en aplicaciones adecuadas.
Interrupción del vacío
La interrupción del vacío utiliza una cámara de vacío sellada. Su elemento interruptor compacto y la falta de aceite aislante dentro del interruptor son características importantes de la tecnología.
| Tecnología | Arco medio | Consideración típica |
|---|---|---|
| Aire | Aire | Estructura de control de arco y requisitos de aislamiento físico. |
| Aceite | aceite aislante | Estado del aceite, contención, mantenimiento. |
| gas SF6 | SF6 | Sellado de gas, manipulación y consideraciones medioambientales. |
| Vacío | Vacío con comportamiento de arco de vapor de metal. | Diseño del interruptor, material de contacto, rendimiento del mecanismo. |
Por qué la tecnología de vacío se utiliza mucho en media tensión
La interrupción en vacío puede proporcionar una botella compacta, una rápida extinción del arco y un entorno de interrupción sellado. Estas características encajan bien con aparamenta de media tensión para interiores y muchas aplicaciones de distribución para exteriores.
La tecnología también es compatible con modernos mecanismos de interruptores y sistemas de protección digital.
La selección de tecnología debe seguir siendo específica de la aplicación
No es técnicamente sensato declarar que un medio de interrupción es universalmente superior. El enfoque correcto es comparar los requisitos de la red eléctrica, el espacio de instalación disponible, las condiciones ambientales, el servicio operativo, la arquitectura de protección, las normas aplicables y la estrategia de mantenimiento.
La tecnología adecuada es aquella que satisface el conjunto completo de requisitos.
¿Cómo funciona el disyuntor con relés y sensores de protección?
Un disyuntor rara vez funciona solo. Sus acciones de disparo y cierre normalmente se coordinan con un sistema de protección que mide las condiciones eléctricas y determina cuándo se requiere una acción de conmutación.
Transformadores de corriente
Los transformadores de corriente proporcionan información de corriente escalada a medidores y relés de protección. Sus proporciones y características de precisión deben coincidir con el esquema de protección.
El transformador de corriente y el disyuntor forman parte de la misma cadena de eliminación de fallos. Si la configuración o el cableado del CT son incorrectos, es posible que el relé no reciba la señal esperada.
Transformadores de tensión
Los transformadores de voltaje pueden proporcionar información de voltaje para protección, medición, sincronización y control. Dependiendo de la función de protección, el relé puede utilizar voltaje junto con corriente para determinar el estado eléctrico de la red.
Relés de protección
Los relés de protección evalúan continuamente las mediciones eléctricas. Dependiendo de la aplicación, las funciones pueden incluir sobrecorriente, falla a tierra, subtensión, sobretensión, protección direccional, protección del motor, protección del transformador u otras funciones especializadas.
Circuito de viaje
Cuando el relé determina que el disyuntor debe abrirse, envía un comando de disparo a través del circuito de control. La bobina de disparo acciona el mecanismo, que luego separa los contactos.
control de cierre
El cierre también está controlado. El sistema puede incluir controles de cierre locales y remotos, enclavamientos eléctricos, funciones de sincronización y señales permisivas.
| Elemento del sistema | Función | Relación con el rompedor |
|---|---|---|
| transformador de corriente | Medidas actuales | Proporciona protección y entrada de medición. |
| Transformador voltaje | Mide voltaje | Proporciona información de voltaje para protección y control. |
| Relé de protección | Evalúa las condiciones eléctricas. | Emite comandos de disparo o permisivos |
| bobina de disparo | Convierte el comando eléctrico en acción mecánica. | Inicia la apertura del interruptor |
| sistema de control | Supervisa la conmutación y el estado. | Gestiona el funcionamiento local, remoto y entrelazado. |
entrelazado
El enclavamiento es una característica de seguridad importante. Los enclavamientos mecánicos o eléctricos pueden impedir acciones seleccionadas cuando el equipo se encuentra en un estado inadecuado.
Por ejemplo, es posible que no se permita que un interruptor extraíble se mueva entre posiciones mientras está cerrado. Se puede impedir que funcione un seccionador de puesta a tierra mientras el circuito primario está energizado, dependiendo de la arquitectura del sistema.
Monitoreo remoto
Las instalaciones eléctricas modernas utilizan cada vez más la comunicación digital para monitorear la posición del interruptor, el estado de disparo, el estado del mecanismo y otros parámetros.
La información remota puede mejorar la conciencia operativa, pero el monitoreo digital no reemplaza los procedimientos de seguridad locales correctos. Los equipos de mantenimiento aún necesitan prácticas definidas de aislamiento, verificación, conexión a tierra y trabajo.
¿Qué aplicaciones utilizan esta tecnología de conmutación?
La tecnología de interrupción en vacío se utiliza en muchas aplicaciones de media tensión porque su forma compacta y su interruptor sellado se adaptan a una amplia gama de arquitecturas de distribución.
Se utiliza para conmutación de alimentadores, conexiones de transformadores, secciones de barras y protección de distribución dentro de redes de servicios públicos.
Se utiliza para alimentadores de media tensión que sirven a motores, transformadores, equipos de proceso y sistemas de distribución internos.
Admite sistemas de recolección, conexiones de transformadores, protección de alimentadores y conmutación controlada dentro de instalaciones solares y eólicas.
Puede aplicarse a redes de distribución de media tensión donde los equipos deben operar en entornos industriales exigentes.
Se utiliza en grandes edificios y campus que reciben suministros eléctricos de media tensión y distribuyen energía a través de transformadores y alimentadores.
Puede respaldar la distribución eléctrica para ferrocarriles, tránsito, aeropuertos y otras infraestructuras que requieran conmutación controlada de media tensión.
Distribución de servicios públicos
Las redes de servicios públicos utilizan disyuntores de media tensión para gestionar los alimentadores y seccionar los circuitos de distribución. Un interruptor puede aislar un alimentador en falla y al mismo tiempo permitir que otras partes de la red permanezcan energizadas cuando la topología de la red y la coordinación de protección lo permitan.
Las configuraciones montadas en postes al aire libre pueden ser útiles en sistemas de distribución aérea, mientras que los disyuntores de aparamenta interior se integran con frecuencia en subestaciones y conjuntos de distribución compactos.
Distribución industrial
Las plantas industriales pueden tener múltiples motores de media tensión, transformadores, líneas de proceso y grandes cargas eléctricas. La protección selectiva es particularmente importante porque el disparo innecesario de una sección de distribución más grande puede afectar a varios circuitos aguas abajo.
Por lo tanto, el interruptor debe funcionar con un esquema de protección que refleje la arquitectura eléctrica de la planta.
Protección del transformador
Los disyuntores de media tensión se pueden utilizar en el lado primario o secundario de los transformadores según el diseño de la red. El sistema de protección puede incorporar sobrecorriente, falla a tierra, temperatura y otras funciones específicas del transformador.
Conmutación de motores
Los motores grandes pueden requerir conmutación y protección de media tensión. Las aplicaciones de motores presentan sus propios desafíos porque las corrientes de arranque pueden ser significativamente más altas que la corriente de funcionamiento normal.
Por lo tanto, el disyuntor y el relé de protección deben seleccionarse de acuerdo con las características de arranque del motor y los requisitos de protección.
Sistemas de energía renovable
Los proyectos solares y eólicos a menudo contienen múltiples alimentadores de recolección e interfaces de transformadores. Se pueden utilizar disyuntores de media tensión para conectar y aislar tramos de la red de captación y coordinar la protección con los equipos de generación.
Infraestructura crítica
Los hospitales, centros de datos, aeropuertos, instalaciones de tratamiento de agua e infraestructuras de comunicaciones pueden requerir sistemas de distribución de media tensión altamente coordinados. La selección de interruptores en estos entornos está estrechamente relacionada con la redundancia, la selectividad de la protección, los procedimientos de mantenimiento y la continuidad operativa.
En todas estas aplicaciones, el interruptor forma parte de una arquitectura eléctrica más amplia. La aplicación determina el voltaje, la corriente, la clasificación de fallas, el esquema de protección, la disposición de control, el diseño ambiental y la estrategia de mantenimiento correctos.
¿Qué errores comunes de selección e instalación se deben evitar?
Muchos problemas de los interruptores se deben a especificaciones o suposiciones de instalación incompletas. Los errores más importantes ocurren cuando los ingenieros tratan el interruptor como un componente aislado en lugar de parte de un sistema completo de protección y distribución.
- Eligiendo solo por voltaje:La corriente nominal, la capacidad de falla, el aislamiento, el mecanismo operativo y el entorno también deben coincidir.
- Haciendo caso omiso de los cálculos de cortocircuito:La corriente de falla disponible debe establecerse antes de finalizar la clasificación del interruptor.
- Ignorando la coordinación de protección:La configuración del relé y el rendimiento del interruptor deben soportar la selectividad deseada.
- Subestimar el espacio del cable:Las terminaciones de cables y los radios de curvatura pueden influir en la disposición práctica de las celdas.
- Pasando por alto el voltaje de control:Los circuitos de disparo y cierre requieren energía auxiliar adecuada.
- Ignorando los enclavamientos:Las secuencias operativas deben compararse con la arquitectura completa del tablero.
- Saltarse la planificación de mantenimiento:El mecanismo, los terminales, los circuitos de control y el tablero circundante aún requieren inspección.
- Usando documentación incompleta:Los dibujos, diagramas de cableado, datos de placas de identificación y registros de pruebas deben describir la misma configuración.
El problema de “la calificación más alta siempre es mejor”
Una calificación más alta no es automáticamente la elección de ingeniería correcta. El interruptor aún debe adaptarse al tablero físico, la disposición de los cables, el sistema de protección, el voltaje de control y el entorno de instalación.
La selección debe basarse en los requisitos calculados y los márgenes de diseño aplicables.
El problema de “vacío significa libre de mantenimiento”
El interruptor de vacío está sellado, pero el disyuntor contiene componentes mecánicos y eléctricos que pueden sufrir desgaste. Resortes, cojinetes, varillajes, interruptores auxiliares, circuitos de disparo, terminales y conectores de control siguen siendo puntos de mantenimiento relevantes.
El problema del “mismo interruptor en todas partes”
Una sala industrial interior limpia y una subestación costera exterior representan entornos muy diferentes. No se debe suponer automáticamente que la misma construcción física se adapta a ambos.
El problema de la “instalación posterior”
Durante el diseño del tablero se deben considerar el montaje del disyuntor, la terminación del cable, el cableado de control, los enclavamientos y las dimensiones del gabinete. Actualizar estos detalles después de la fabricación puede resultar complicado.
El problema del “documento una vez”
Los cambios realizados durante un proyecto deben reflejarse consistentemente en el diagrama unifilar, dibujos de paneles, esquemas de cableado, configuraciones de protección, lista de materiales y documentos de puesta en servicio.
¿Cómo se deben evaluar las pruebas y los estándares?
Los disyuntores de media tensión son dispositivos eléctricos críticos para la seguridad, por lo que las pruebas desempeñan un papel central a la hora de confirmar su rendimiento.
IEC 62271 es una importante familia de normas que cubren equipos de distribución y control de alta tensión. Las diferentes partes abordan diferentes tipos de equipos y requisitos de prueba.
Pruebas de rutina
Se realizan pruebas de rutina en los equipos fabricados para confirmar que cada unidad de producción cumple con los requisitos de diseño aplicables.
El programa de prueba exacto depende del diseño del interruptor, pero puede incluir verificaciones eléctricas, mecánicas, de control y relacionadas con el aislamiento.
Prueba de tipo
Las pruebas de tipo validan el desempeño de un diseño particular bajo condiciones de prueba específicas. Pueden abordar el aumento de temperatura, el rendimiento dieléctrico, la interrupción por cortocircuito, la resistencia mecánica, el comportamiento del arco interno y otras características cuando corresponda.
Prueba dieléctrica
Las pruebas dieléctricas evalúan si el sistema de aislamiento puede soportar el estrés de voltaje especificado. Esto puede implicar pruebas de resistencia a la frecuencia industrial y relacionadas con los impulsos, según los requisitos aplicables.
Pruebas de resistencia mecánica
Las pruebas de resistencia mecánica evalúan si el mecanismo operativo puede completar la cantidad requerida de operaciones de conmutación sin un deterioro inaceptable.
Prueba de cortocircuito
Las pruebas de tipo de cortocircuito pueden evaluar la capacidad del interruptor para interrumpir condiciones de corriente de falla definidas. Esta es una de las demostraciones más significativas del sistema de interrupción completo.
Pruebas de aumento de temperatura
Las pruebas de aumento de temperatura comprueban el comportamiento térmico de los componentes que transportan corriente en condiciones de corriente definidas. La resistencia de contacto, la geometría del conductor, los terminales y el diseño de la carcasa contribuyen al resultado.
| Categoría de prueba | Propósito principal | Evidencia típica |
|---|---|---|
| prueba de rutina | Verificar cada unidad fabricada | Registros de pruebas e inspecciones de rutina. |
| prueba de tipo | Validar el diseño bajo condiciones definidas. | Informe o certificado de prueba de tipo |
| Prueba dieléctrica | Verificar la resistencia del aislamiento | Registro de pruebas eléctricas |
| Resistencia mecánica | Verificar la durabilidad del mecanismo de conmutación | Documentación de prueba de resistencia |
| Prueba de cortocircuito | Verificar la capacidad de interrupción de fallas | Documentación de prueba de tipo aplicable |
| Aumento de temperatura | Evaluar el comportamiento térmico de corriente continua. | Registro de pruebas de rendimiento térmico |
El alcance de la prueba importa
Un certificado de prueba debe revisarse en contexto. El voltaje, la corriente, la construcción del interruptor, el mecanismo, el sistema de aislamiento y los accesorios probados deben corresponder a la configuración que se suministra.
No se debe asumir automáticamente que un certificado asociado con una configuración de producto cubre todas las variaciones de la familia de productos.
inspección de fábrica
Los programas de calidad también pueden incluir controles dimensionales, verificación de la integridad del vacío, medición de la resistencia de contacto, controles de sincronización mecánica, verificación del circuito de control e inspección visual.
Puesta en marcha del sitio
Después de la instalación, el conjunto del interruptor y del interruptor debe ponerse en servicio de acuerdo con los procedimientos del proyecto. Esto puede incluir pruebas de aislamiento, medición de resistencia de contacto, comprobaciones de funcionamiento mecánico, pruebas de relés de protección, comprobaciones de circuitos de control, verificación de enclavamiento y pruebas funcionales.
¿Qué debe incluir una especificación técnica profesional?
Una especificación profesional debe brindar a los ingenieros y equipos de compras suficiente información para seleccionar el interruptor correcto antes de que el equipo llegue a la fase de fabricación o instalación.
| Área de especificación | Información para definir | Por qué es importante |
|---|---|---|
| Tensión nominal | Voltaje del sistema y clasificación del equipo. | Define los requisitos eléctricos y de aislamiento. |
| Corriente nominal | Capacidad de corriente continua | Define los requisitos térmicos y de conductores. |
| Frecuencia | 50 Hz, 60 Hz o frecuencia especificada del sistema | Garantiza la compatibilidad con la red eléctrica. |
| Capacidad de ruptura | Clasificación de interrupción de cortocircuito requerida | Determina la idoneidad para el nivel de falla. |
| Capacidad de resistencia | Requisitos de resistencia máxima y de corto plazo | Soporta el rendimiento ante fallas estructurales y térmicas. |
| Aislamiento | Nivel de aislamiento y construcción. | Garantiza la idoneidad dieléctrica |
| Mecanismo operativo | Resorte, electromagnético o alternativa definida | Determina el control y el comportamiento mecánico. |
| Tensión de control | Tensión de disparo, cierre, motor y circuito auxiliar. | Garantiza la compatibilidad con el sistema de control. |
| Disposición de montaje | Disposición fija, extraíble, montada en poste u otra | Garantiza la compatibilidad física |
| Ambiente | Interior, exterior, temperatura, altitud, contaminación. | Hace coincidir el producto con las condiciones del sitio. |
Comience con el diagrama unifilar
El diagrama unifilar define dónde se ubica el interruptor en la red eléctrica. Muestra alimentadores de entrada y salida, transformadores, motores, generadores, barras, zonas de protección y otros elementos importantes.
La especificación del interruptor debe desarrollarse a partir de este contexto eléctrico.
Definir la posición del interruptor
La especificación debe indicar si el interruptor es fijo o extraíble y describir la posición relevante y los requisitos de enclavamiento.
Definir conexiones primarias
La geometría de la conexión es particularmente importante para la integración de celdas. El espaciamiento de las barras colectoras, la terminación de los cables, la orientación de los terminales y la disposición de las fases deben corresponder al diseño del panel.
Definir funciones auxiliares
Los contactos auxiliares, bobinas de disparo, bobinas de cierre, disparadores de subtensión, operadores de motor, indicadores mecánicos e interfaces de control remoto deben enumerarse claramente cuando corresponda.
Definir los requisitos de protección.
La especificación de protección debe identificar las funciones requeridas del relé, relaciones de CT, entradas de voltaje cuando corresponda, lógica de disparo, enclavamientos e interfaces de comunicación.
Definir requisitos ambientales.
El proyecto debe identificar si el interruptor funcionará en interiores o exteriores y proporcionar información relevante sobre temperatura, altitud, humedad, contaminación, sísmica y corrosión, cuando corresponda.
Definir los requisitos de prueba
El documento técnico debe identificar las normas aplicables, las pruebas de rutina, las expectativas de las pruebas de tipo, los requisitos de inspección y los procedimientos de puesta en servicio.
- Definir el sistema eléctrico:Establecer voltaje, frecuencia, configuración de red y disposición de puesta a tierra.
- Calcule las condiciones de falla del sistema:Determine la corriente de cortocircuito disponible en la ubicación del interruptor.
- Definir carga continua:Establecer las condiciones operativas nominales actuales y esperadas.
- Elija la arquitectura de interrupción:Confirme la tecnología de vacío y la configuración adecuada del interruptor.
- Definir el mecanismo operativo:Especifique el resorte o disposición electromagnética requerida y la secuencia de operación.
- Definir protección:Coordine CT, entradas de voltaje, relés, circuitos de disparo y enclavamientos.
- Definir instalación física:Confirme la construcción fija o extraíble, los terminales, las dimensiones y las interfaces de los cables.
- Revisar las condiciones del sitio:Confirme la temperatura, humedad, altitud, contaminación, corrosión y exposición ambiental.
- Definir pruebas:Confirme las pruebas de rutina, tipo, fábrica, sitio y puesta en servicio aplicables.
- Documentación de control:Asegúrese de que todos los dibujos, configuraciones, especificaciones y certificados describan la misma configuración final.
¿Qué deben solicitar los compradores antes de la aprobación?
- Dibujo de disposición general:Confirme las dimensiones generales, el montaje, las posiciones de los terminales y los espacios libres de servicio.
- Esquema eléctrico:Confirme los circuitos de disparo, cierre, auxiliares, de enclavamiento y de control.
- Datos de la placa de identificación:Verifique el voltaje, la corriente, la frecuencia, la capacidad de interrupción y las características nominales relevantes.
- Interfaz de protección:Verifique las interfaces CT, VT, relé, disparo y comunicación.
- Documentación de prueba:Confirmar el alcance de los registros de pruebas de tipo y de rutina aplicables al diseño suministrado.
- Información de instalación:Confirmar los requisitos de elevación, transporte, conexión, puesta en servicio y mantenimiento.
Una especificación técnica detallada reduce la ambigüedad entre los equipos de ingeniería, compras, fabricación, puesta en servicio y mantenimiento. También ayuda a prevenir cambios tardíos causados por información faltante en la interfaz.
Preguntas frecuentes
¿Cuál es la función principal de un disyuntor en vacío?
Conecta y desconecta circuitos eléctricos de media tensión e interrumpe la corriente en condiciones normales y de falla específicas. El proceso de interrupción ocurre dentro de un interruptor de vacío sellado.
¿Por qué se utiliza un vacío para interrumpir un arco eléctrico?
El vacío proporciona un entorno dieléctrico controlado en el que el comportamiento del arco es diferente al de la interrupción del aire, el aceite o el gas. Después de la separación de los contactos y la corriente cero, el interruptor en vacío puede recuperar la rigidez dieléctrica rápidamente en las condiciones diseñadas.
¿Qué es un interruptor de vacío?
Un interruptor de vacío es una cámara sellada que contiene contactos eléctricos fijos y móviles y componentes de blindaje internos. Realiza la interrupción de corriente real cuando se abre el interruptor.
¿Cuál es la diferencia entre un disyuntor y un contactor?
Un disyuntor está diseñado para interrumpir corrientes de falla dentro de su capacidad nominal y proporcionar funciones de protección. Un contactor generalmente está diseñado para conmutación frecuente de cargas bajo condiciones operativas definidas y normalmente no está diseñado para realizar la misma función de eliminación de fallas que un disyuntor.
¿Qué niveles de voltaje puede servir la tecnología de interrupción por vacío?
La interrupción por vacío se utiliza ampliamente en equipos de media tensión. Se pueden diseñar productos específicos para clases de voltaje como 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV y otras clasificaciones definidas según el diseño del fabricante y la norma aplicable.
¿Por qué es importante la capacidad de corte en cortocircuito?
Una falla puede producir una corriente muy alta. El disyuntor debe poder interrumpir la corriente de falla especificada al voltaje del sistema sin fallas inaceptables. La clasificación requerida debe basarse en el cálculo de cortocircuito de la red real.
¿Cuál es el papel del mecanismo operativo?
El mecanismo operativo proporciona el movimiento mecánico necesario para abrir y cerrar los contactos. Controla el recorrido, la velocidad, la fuerza y el tiempo del contacto y, por lo tanto, tiene una influencia directa en el rendimiento de interrupción y cierre.
¿Se utilizan comúnmente mecanismos de resorte?
Sí. Los mecanismos accionados por resorte se utilizan ampliamente en interruptores de media tensión. Almacenan energía mecánica y la liberan para realizar la operación de apertura o cierre cuando se les ordena.
¿Se pueden utilizar también mecanismos electromagnéticos?
Sí. Ciertos diseños de interruptores utilizan mecanismos de operación electromagnéticos. La elección depende de la arquitectura del interruptor, los requisitos de control, la secuencia operativa y las especificaciones del proyecto.
¿Los rompedores de vacío no requieren mantenimiento?
No. El interruptor en vacío está sellado, lo que limita el mantenimiento dentro de la cámara de interrupción, pero el interruptor completo aún contiene mecanismos mecánicos, terminales, contactos auxiliares, circuitos de control, estructuras de aislamiento y otros componentes que requieren inspección y servicio adecuados.
¿Qué mantenimiento requiere el mecanismo operativo?
El mantenimiento puede incluir la inspección de enlaces mecánicos, resortes, cojinetes, pestillos, sujetadores, interruptores auxiliares, cableado de control y puntos de lubricación cuando se especifique. El procedimiento exacto debe seguir la documentación de mantenimiento del fabricante y el deber operativo del equipo.
¿Cuál es la diferencia entre los interruptores de vacío para interiores y exteriores?
Los productos para interiores normalmente se integran en aparamentas protegidas o salas eléctricas, mientras que los productos para exteriores están diseñados para resistir la lluvia, los cambios de temperatura, la luz solar, la contaminación y otras condiciones ambientales. El principio de interrupción eléctrica puede ser similar, pero los requisitos de envolvente y aislamiento difieren.
¿Qué es un disyuntor extraíble?
Un interruptor extraíble puede moverse entre posiciones mecánicas definidas en el tablero, como posiciones conectadas, de prueba y aisladas, de acuerdo con el diseño del equipo. Esta disposición puede respaldar los procedimientos de mantenimiento y prueba al tiempo que preserva las funciones de enclavamiento definidas.
¿Cómo funciona el disyuntor con un relé de protección?
El relé recibe medidas eléctricas de transformadores de corriente y, en su caso, de transformadores de tensión. Cuando el relé identifica una condición anormal definida, envía una señal de disparo al interruptor. Luego, la bobina de disparo activa el mecanismo para abrir los contactos.
¿Por qué son importantes los transformadores de corriente?
Los transformadores de corriente proporcionan señales de corriente escaladas para protección y medición. Su relación, precisión, carga y disposición de conexión deben coordinarse con el relé de protección y el sistema eléctrico general.
¿Por qué a veces se utilizan transformadores de tensión con un disyuntor?
Los transformadores de voltaje proporcionan señales de voltaje escaladas para medición, protección, sincronización y control. Dependiendo de la aplicación, el relé de protección puede utilizar información de voltaje junto con información de corriente para determinar si existe una falla o un estado operativo anormal.
¿Cuál es el propósito del entrelazado?
El enclavamiento ayuda a prevenir secuencias operativas inseguras definidas. Dependiendo del diseño del tablero, puede restringir el movimiento del interruptor, la operación del seccionador de tierra o las acciones de cierre hasta que se cumplan las condiciones requeridas.
¿Qué estándares se asocian comúnmente con los disyuntores de media tensión?
IEC 62271 es una importante familia de normas que cubren equipos de distribución y control de alta tensión. La parte aplicable depende del tipo y diseño del equipo. También pueden aplicarse requisitos nacionales y regionales.
¿Cuál es la diferencia entre pruebas de rutina y pruebas de tipo?
Se realizan pruebas de rutina en las unidades fabricadas para verificar la conformidad con los requisitos de producción relevantes. Las pruebas de tipo evalúan el desempeño de un diseño bajo condiciones de prueba específicas y generalmente se realizan como parte de la validación del diseño.
¿Qué información técnica se debe proporcionar al seleccionar un interruptor?
La información importante incluye voltaje del sistema, corriente nominal, frecuencia, nivel de cortocircuito, requisitos de aislamiento, ubicación de instalación, construcción fija o extraíble, voltaje de control, funciones de protección, contactos auxiliares, disposición de terminales, condiciones ambientales y estándares y pruebas aplicables.
¿Se puede personalizar el disyuntor para un gabinete de distribución en particular?
Dependiendo de la familia de productos, los requisitos específicos del proyecto pueden incluir dimensiones de montaje, disposición de terminales, voltaje de control, circuitos auxiliares, configuración del mecanismo, interfaces de protección y otros parámetros técnicos definidos. Las configuraciones personalizadas deben controlarse mediante documentos de ingeniería aprobados.
¿Qué industrias suelen utilizar la tecnología de interrupción por vacío?
Las aplicaciones incluyen distribución de servicios públicos, subestaciones, plantas industriales, minería, instalaciones de energía renovable, edificios comerciales, infraestructura de transporte, tratamiento de agua y otras instalaciones eléctricas de media tensión.
¿Por qué se deben especificar juntos el interruptor y el tablero?
El interruptor debe adaptarse mecánica y eléctricamente al cuadro. Las interfaces de barras colectoras, las conexiones de cables, los circuitos de control, los enclavamientos, los sistemas de protección, las distancias de servicio y los requisitos ambientales dependen de la configuración completa del panel.
¿Cómo puede una mejor selección de interruptores fortalecer la distribución de energía de media tensión?
Los equipos de conmutación de media tensión son una de las interfaces clave entre una red eléctrica y el sistema de protección responsable de controlar condiciones anormales. Un interruptor debe transportar corriente de carga continua, funcionar de manera confiable, interrumpir corrientes de falla definidas, resistir tensiones eléctricas y mecánicas y comunicarse con precisión con la arquitectura de control circundante.
La interrupción del vacío proporciona una base práctica para muchos de estos requisitos. El interruptor sellado crea un entorno controlado para la extinción del arco y puede soportar una construcción de aparamenta compacta. Sin embargo, el vacío en sí es sólo un elemento del producto completo.
El sistema de contactos, la disposición del blindaje, los soportes de aislamiento, el mecanismo operativo, los terminales, los circuitos de control, los contactos auxiliares y el gabinete deben funcionar juntos. La consistencia mecánica es especialmente importante porque el movimiento de apertura y cierre determina las condiciones bajo las cuales el interruptor realiza su función.
La selección eléctrica es igualmente importante. El voltaje y la corriente nominales proporcionan el punto de partida, pero la corriente de cortocircuito, el nivel de aislamiento, la frecuencia, el aumento de temperatura y las condiciones ambientales determinan si una configuración particular se ajusta a la red real.
El sistema de protección añade otra capa. Los transformadores de corriente, los transformadores de voltaje, los relés, las bobinas de disparo, la alimentación de control, las interfaces de comunicación y los enclavamientos crean la cadena a través de la cual el sistema eléctrico detecta una falla y responde a ella.
La aplicación también importa. Las subestaciones de servicios públicos, las instalaciones industriales, las redes de energía renovable, los sitios mineros, los edificios comerciales, la infraestructura de transporte y las instalaciones críticas no necesariamente tienen los mismos requisitos eléctricos o ambientales.
Las pruebas y la documentación proporcionan la base técnica final. Las pruebas de rutina, las pruebas de tipo, las evaluaciones dieléctricas, las pruebas de resistencia mecánica, las pruebas de cortocircuito, las evaluaciones de aumento de temperatura, las verificaciones de instalación y los procedimientos de puesta en servicio deben corresponder a la configuración final del equipo.
Un bien especificadoDisyuntor de vacíoPor lo tanto, no es simplemente un componente de conmutación. Es parte de una arquitectura integrada de protección de media tensión que conecta la interrupción eléctrica, el funcionamiento mecánico, la detección, el control y la seguridad del sistema.
¿Necesita una configuración de disyuntor de media tensión para su proyecto?
Comewilladmite soluciones de conmutación de media tensión para aplicaciones de servicios públicos, industriales, de energía renovable, comerciales y de infraestructura, con configuraciones que cubren clasificaciones eléctricas, mecanismos operativos, interfaces de protección, disposiciones de montaje y requisitos técnicos específicos del proyecto. Para detalles de la aplicación y discusiones técnicas,contáctanos.
