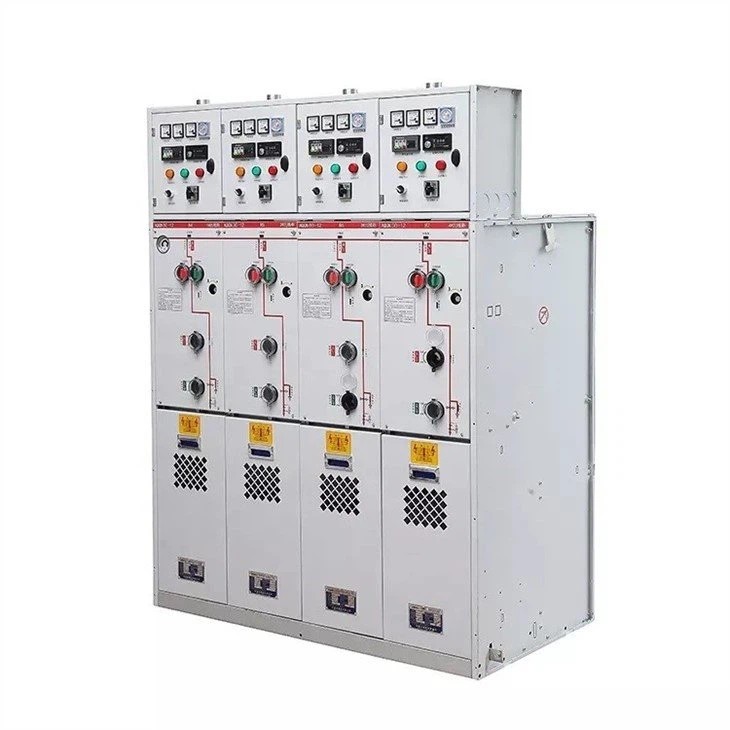

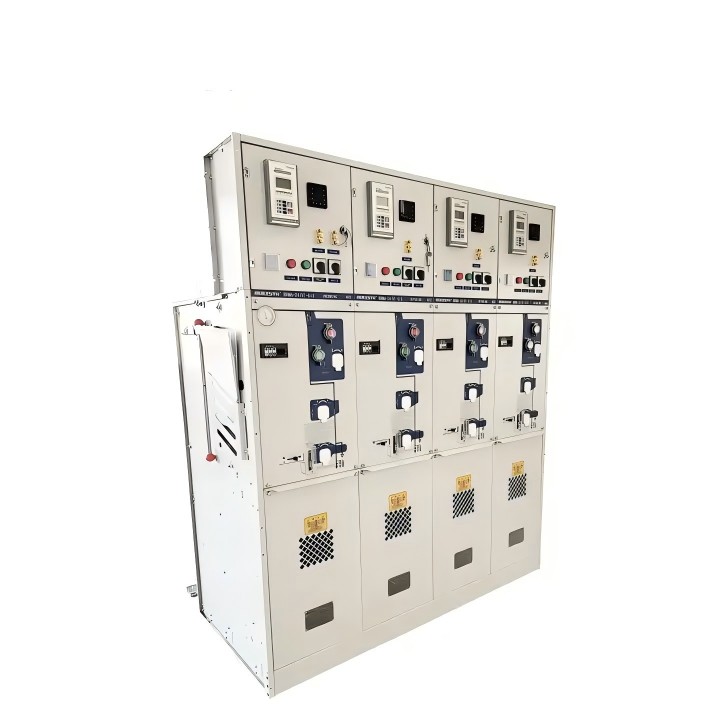

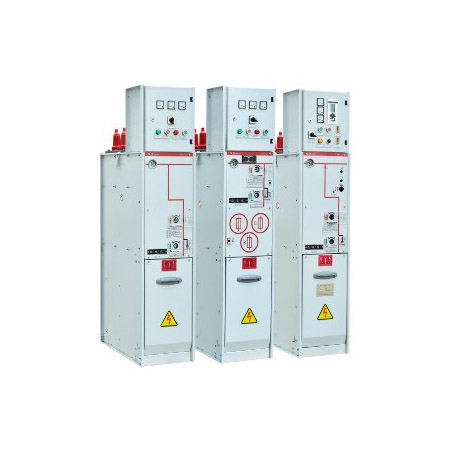

Aparamenta aislada con gas SF6 de unidad principal de anillo de 24 kV

¿Busca una aparamenta aislada en gas SF6 de unidad principal de anillo de 24 kV de calidad? La fábrica de Comewill ofrece una solución RMU modular y versátil. Con una tensión nominal de hasta 24 kV y tasas de fuga inferiores a 0,25 ‰, nuestro tablero integra disyuntores de vacío/SF6 e interruptores de carga de 3 estaciones.

Ventajas del producto

Tecnología de soldadura láser robótica: a diferencia de la soldadura manual, que es propensa a fisuras microscópicas, nuestras "airbags" SF6 (tanques de gas) se sellan mediante robótica de precisión. Esto garantiza una tasa de fuga de ≤0,25‰ por año, superando significativamente los requisitos estándar.

Larga vida eléctrica: Interruptores de carga: Alcanza el nivel E3, el grado más alto para operaciones de conmutación frecuentes.

Disyuntores: alcance el nivel E2, lo que garantiza un rendimiento robusto de interrupción en cortocircuito sin reemplazo frecuente de contactos.

Resiliencia ambiental: Con una clasificación IP67, los componentes primarios de alto voltaje están completamente protegidos contra el polvo y la inmersión temporal en agua, lo que hace que la unidad principal de anillo de 24 kV con aislamiento de gas SF6 sea perfecta para áreas costeras húmedas o plantas industriales polvorientas.

Seguridad operativa: La presión del gas está estrictamente limitada a 1,4 bar y el diseño del interruptor de carga de 3 estaciones garantiza un posicionamiento claro de "Tierra cerrada-abierta", totalmente validado por informes de pruebas de tipo.

Parámetros del producto:

*Unidad principal con anillo aislante SF6
*Aparamenta de distribución de media tensión interior.
*Tensión nominal: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*De pie
*Tasa de fuga anual ≤0,25‰ por año
*La presión del gas SF6 a 20 ℃ es 0,4 bares (presión relativa)
*Estándar: IEC, ANSI, GB

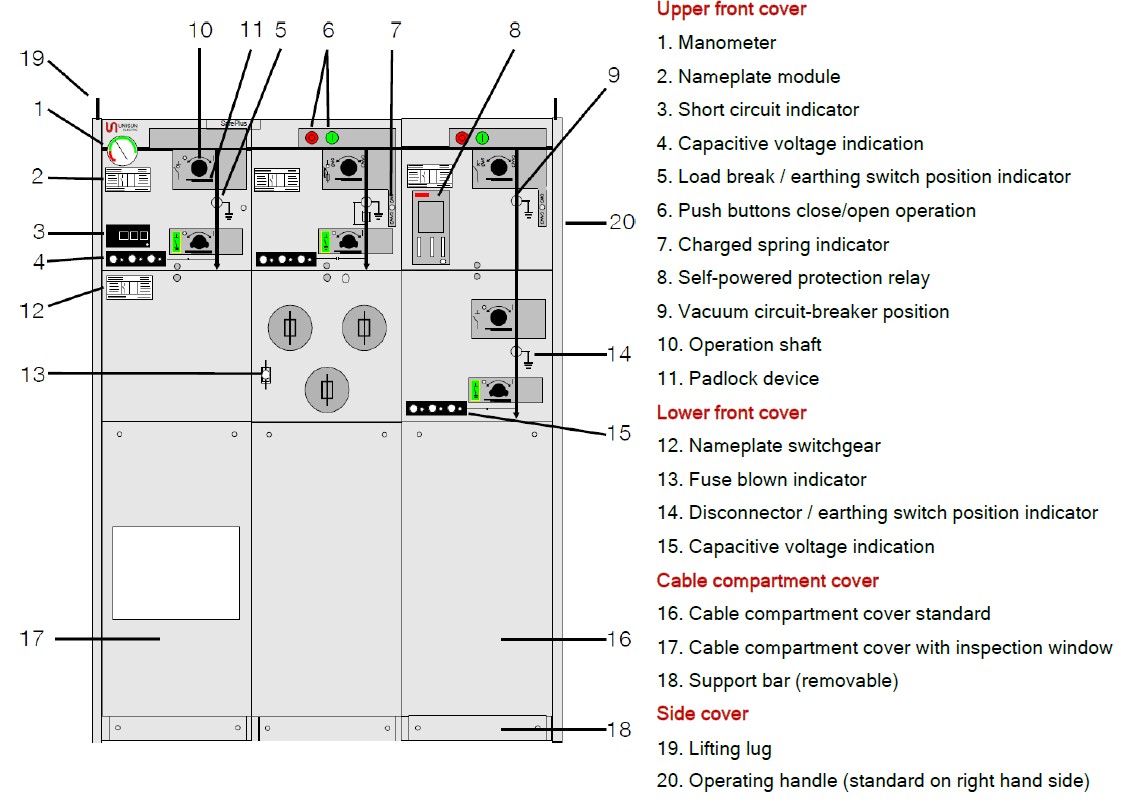

Conjunto exterior

Fecha técnica del gabinete C

Disponible con tensión soportada de frecuencia industrial de 42 kV

Fecha técnica del gabinete F

1)         Limitado por fusibles de alto voltaje
2)         Disponible con tensión soportada de frecuencia industrial de 42 kV

Fecha técnica del gabinete V.

1)         Disponible con tensión soportada de frecuencia industrial de 42 kV
2)         Depende del tipo de buje usado
3)         Interfaz A – 12,5 kA/1 s, interfaz B – 16 kA/1 s

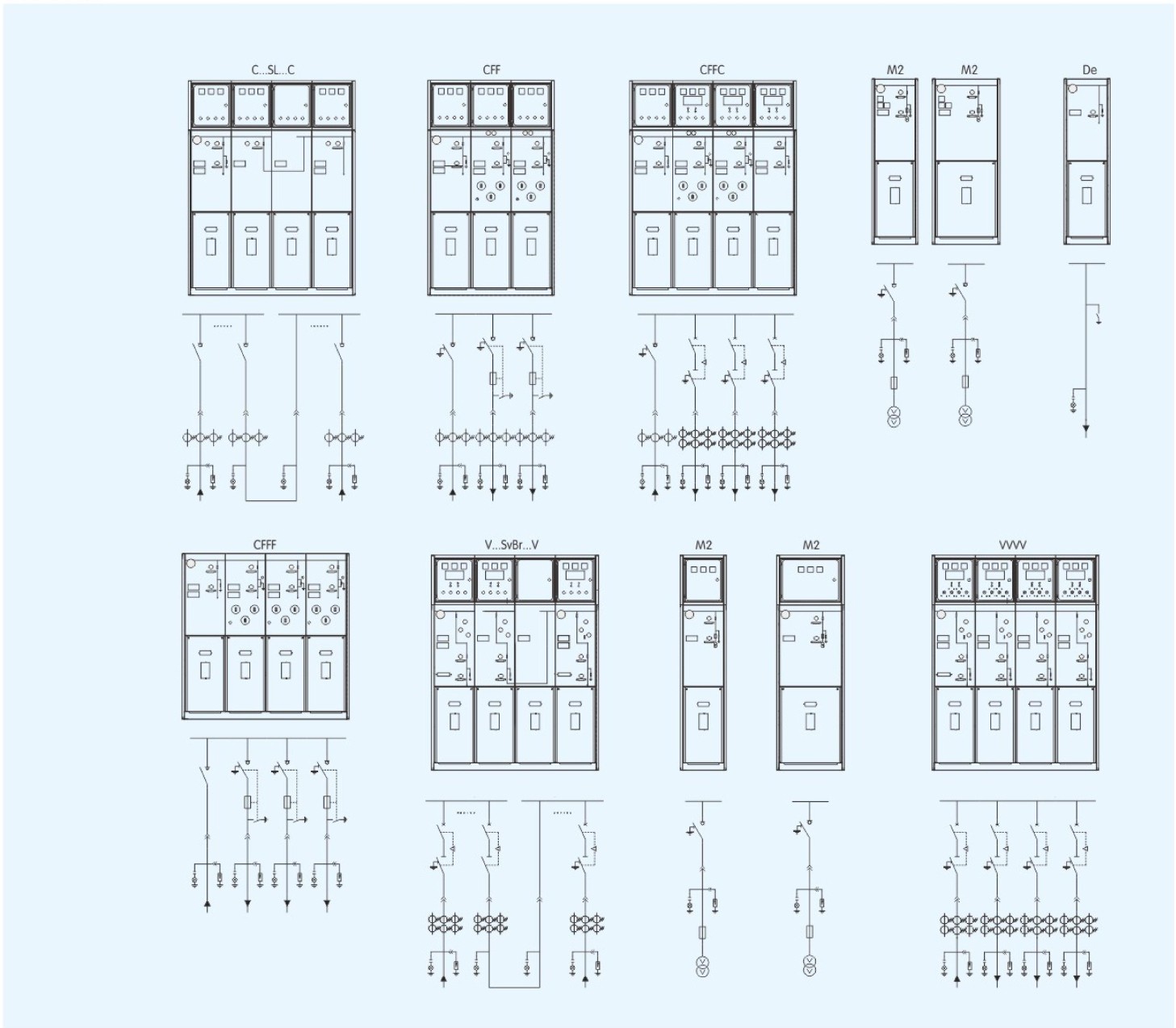

Diagrama de infraestructura

Preguntas frecuentes

P1: ¿Cuál es el voltaje nominal máximo para su serie RMU?

R: Si bien nuestro modelo estrella es la unidad de 24 kV, nuestra gama cubre desde 3,3 kV hasta 40,5 kV para cumplir con diversos requisitos de redes internacionales.

P2: ¿Puedo elegir entre disyuntores de vacío y SF6?

R: Sí. En nuestro gabinete "V" ofrecemos ambas opciones. Los interruptores de vacío suelen ser los preferidos por su bajo mantenimiento, mientras que los interruptores de SF6 están disponibles según las necesidades ambientales y de carga específicas.

P3: ¿Cómo se garantiza que la presión del gas se mantenga segura?

R: Utilizamos una presión relativa de 0,4 bar (a 20 °C) y un límite máximo de 1,4 bar. Cada unidad incluye un manómetro con contactos auxiliares para monitoreo remoto y alarmas.

P4: ¿El equipo es adecuado para ambientes exteriores hostiles?

R: Sí. Si bien la RMU tiene un diseño para interiores, el tanque central de SF6 tiene clasificación IP67. Cuando se aloja en un quiosco al aire libre adecuado (subestación compacta), prospera en áreas de alta humedad o alta contaminación.
