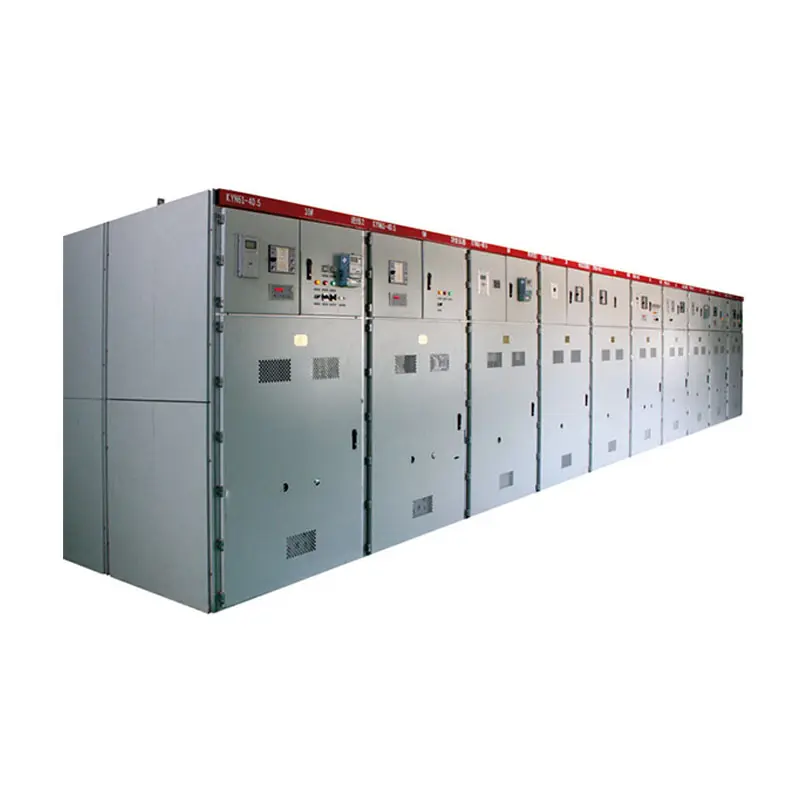

Dispositivo de distribución KYN61-40.5KV

Como fabricante y proveedor confiable en China, Comewill ofrece tableros de distribución KYN61-40.5KV de calidad para subestaciones, plantas de energía e instalaciones industriales que requieren una distribución de energía segura, eficiente y continua. La resistente construcción revestida de metal destaca en configuraciones de alto voltaje: garantiza la seguridad operativa y la estabilidad del sistema, incluso en entornos interiores exigentes. Además, cumple con todas las marcas de cumplimiento (cumple con los estándares industriales y nacionales GB/T11022, GB3906 y DL404), por lo que obtendrá equipos de rendimiento, confiabilidad y seguridad comprobados para aplicaciones de voltaje medio en interiores.

Ya sea que esté equipando una nueva subestación, actualizando el sistema de distribución de una planta de energía o abasteciendo un sitio industrial, el tablero de distribución KYN61-40.5(Z) de Welcome (Wenzhou) Electric Co., Ltd está listo para su adquisición al por mayor. También podemos modificar las configuraciones para alinearlas con sus necesidades operativas exactas, sin compromisos únicos para todos.

Significado del modelo

Condiciones de uso

Vayamos al grano y veamos lo que este tablero KYN61-40.5KV puede manejar: sin jerga, solo especificaciones claras para sus verificaciones de adquisiciones:

Condiciones del entorno operativo

Temperatura ambiente: alcanza un máximo de +40 °C y desciende hasta -15 °C; funciona en la mayoría de los climas interiores.

Reglas de humedad: Promedio diario ≤95 %, promedio mensual ≤90 %; La presión del vapor de agua alcanza un máximo de 2,2 kPa diarios y 1,8 kPa mensuales; se mantiene incluso en lugares húmedos.

Altitud: Máximo 1000 metros sobre el nivel del mar (cualquier mayor, charlemos).

Resistencia a terremotos: Acepta terremotos de ≤8 grados en la escala de Richter: estable donde cuenta.

Calidad del aire: Necesita aire libre de gases corrosivos/inflamables, exceso de polvo, vapor de agua o contaminantes pesados; evita que las piezas internas se desgasten rápidamente.

Vibración: el lugar de instalación no puede sufrir sacudidas intensas: protege los componentes delicados.

Si las condiciones de su sitio van más allá de lo que describe GB3906 (como mayor altitud o aire más duro), comuníquese con Welcome (Wenzhou) Electric Co., Ltd. Trabajaremos con usted para negociar arreglos especiales que se ajusten a su proyecto.

Ya sea que esté comprando para una subestación, una planta de energía o un sitio industrial, conocer las condiciones de uso del tablero de distribución KYN61-40.5KV lo ayuda a elegir equipo que dure, y estamos aquí para asegurarnos de que sea la combinación perfecta.

Parámetros KYN61-40.5

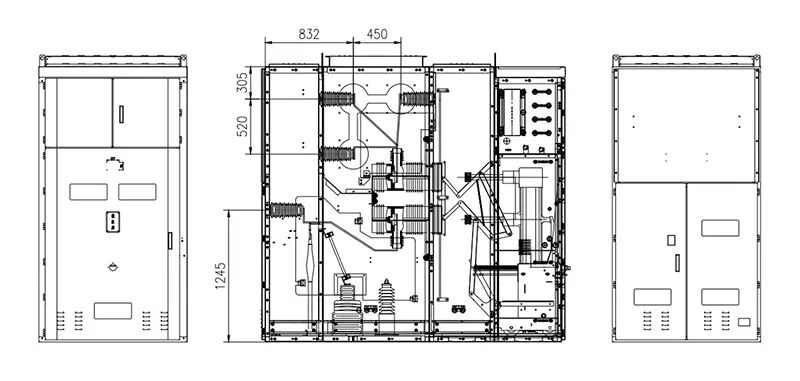

ESQUEMA Y DIMENSIONES DE INSTALACIÓN

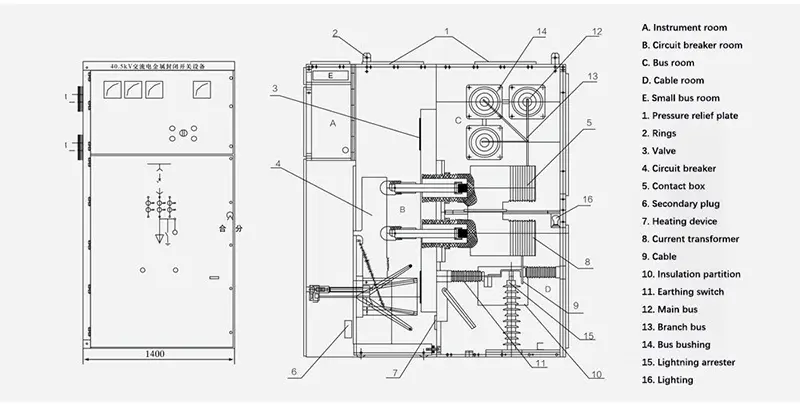

Diagrama de estructura del equipo.

Características principales

1. Diseño inteligente de gabinetes y disyuntores

El tablero de distribución KYN61-40.5KV está construido con una estructura de ensamblaje, fácil de armar y modificar si es necesario. El disyuntor utiliza una configuración de carro de mano tipo piso, por lo que es estable pero aún flexible para el mantenimiento.

2. Aislamiento VCB de primer nivel

Hemos instalado aquí un disyuntor de vacío con aislamiento compuesto nuevo. No sólo es confiable: cámbielo fácilmente si es necesario y funciona bien con otros componentes (sin problemas de compatibilidad para su equipo de adquisiciones).

3. Funcionamiento fluido del carro de mano

El marco del carro de mano tiene un mecanismo de propulsión con tuerca de tornillo: se mueve muy fácilmente, sin levantar objetos pesados. Y evita que un mal funcionamiento arruine la estructura de empuje, por lo que no tendrá que sufrir costosos daños en el futuro.

4. Operación de puerta cerrada

Todos los controles funcionan incluso cuando la puerta del gabinete está cerrada; no es necesario abrirla para modificar la configuración. Mucho más seguro para tu equipo y mucho más cómodo para el día a día.

5. Cerradura mecánica de “cinco protecciones”

Las cerraduras mecánicas obligatorias conectan el interruptor principal, el carro y la puerta del gabinete, lo que activa esa función de seguridad crítica de las “cinco protecciones”. Sin cambios accidentales ni accesos inseguros, punto.

6. Amplia sala de cable

La sala de cables es lo suficientemente espaciosa como para conectar varios cables, sin aglomeraciones ni cableado desordenado. Perfecto para sitios que necesitan expandirse o tienen configuraciones de cables complejas.

7. Interruptor de tierra rápido

Viene con un interruptor de tierra rápido para escenarios de cortocircuito de línea y conexión a tierra; responde en un instante cuando lo necesita, agregando una capa adicional de seguridad.

8. Clasificaciones de protección sólida

La protección de la carcasa alcanza IP3X (impide la entrada de polvo y objetos pequeños) y cuando la puerta de la sala del carrito de mano está abierta, permanece en IP2X, resistente contra cualquier entorno interior que le arroje.

9. Cumplimiento total

Cumple con todos los estándares clave: IEC62271-200, GB 3906-2006, DL/T 404-2007, además de referencias internacionales IEC 298. Por lo tanto, obtiene equipos certificados, confiables y que cumplen con los estándares globales.

En Welcome (Wenzhou) Electric Co., Ltd, estas características no son solo especificaciones: están diseñadas para que sus adquisiciones y operaciones sean más fluidas. Ya sea que compre al por mayor para una subestación o lo personalice para un sitio industrial, este tablero ofrece seguridad, flexibilidad y durabilidad.

Aparamenta interior: condiciones de funcionamiento

Vayamos al grano: esto es lo que maneja nuestro tablero de distribución KYN61-40.5KV para interiores, de acuerdo con los estándares IEC, para sus necesidades de adquisición:

Temperatura ambiente

Llega a un máximo de 40 ℃, el promedio de 24 horas se mantiene por debajo de 35 ℃

Caídas tan bajas como -5 ℃ (¿quieres -25 ℃? Solo pregunta, podemos hacerlo)

Altitud

Máximo 1000 metros sobre el nivel del mar.

Si su sitio es más alto que eso, usaremos un coeficiente de reducción; solo comuníquese con nosotros para ordenar los detalles.

Atmósfera y resistencia a terremotos

Necesita aire limpio: sin polvo, humo, gases/vapores corrosivos/inflamables ni sal (evita que las piezas internas se descompongan rápidamente)

Resiste terremotos de magnitud 8 y se mantiene estable donde es necesario

Humedad

Humedad promedio de 24 horas ≤95%

Humedad media mensual ≤90%

Presión de vapor promedio de 24 horas ≤2,2 kPa

Presión de vapor media mensual ≤1,8 kPa
