1.Máxima seguridad. Estructura cerrada completamente aislada (IP67), diseño de separación de fases mejorado, monitoreo de interruptor de fase independiente: cumple con estrictos estándares de seguridad de adquisiciones.

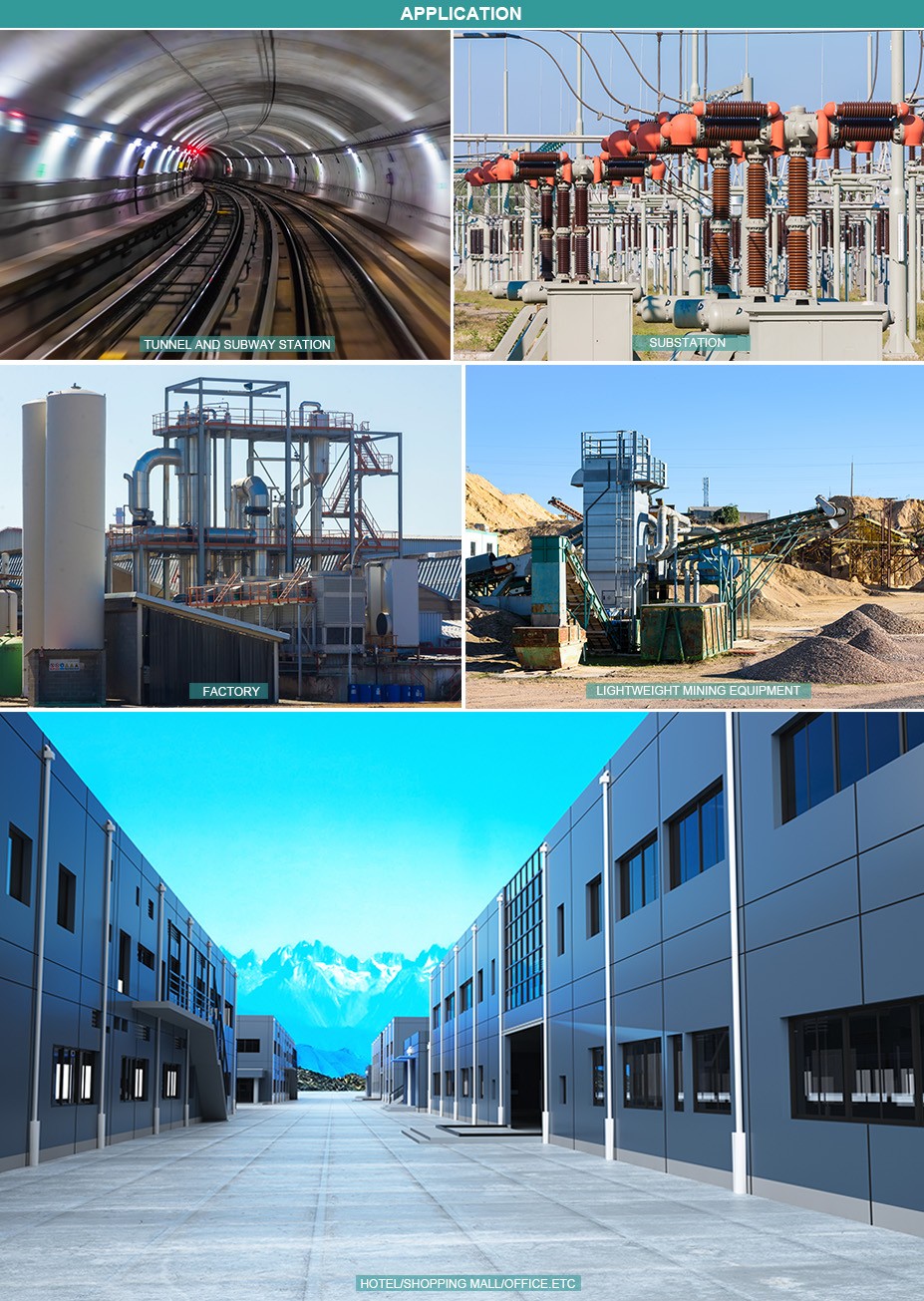

2. Adaptable a todo entorno. La unidad principal de anillo SF6 de aparamenta con aislamiento sólido de 12 kV de alta calidad de fábrica de Comewill funciona en zonas de baja/alta temperatura, gran altitud, alta humedad, corrosión, zonas bajas y a prueba de explosiones, sin límites de escenarios de adquisición.

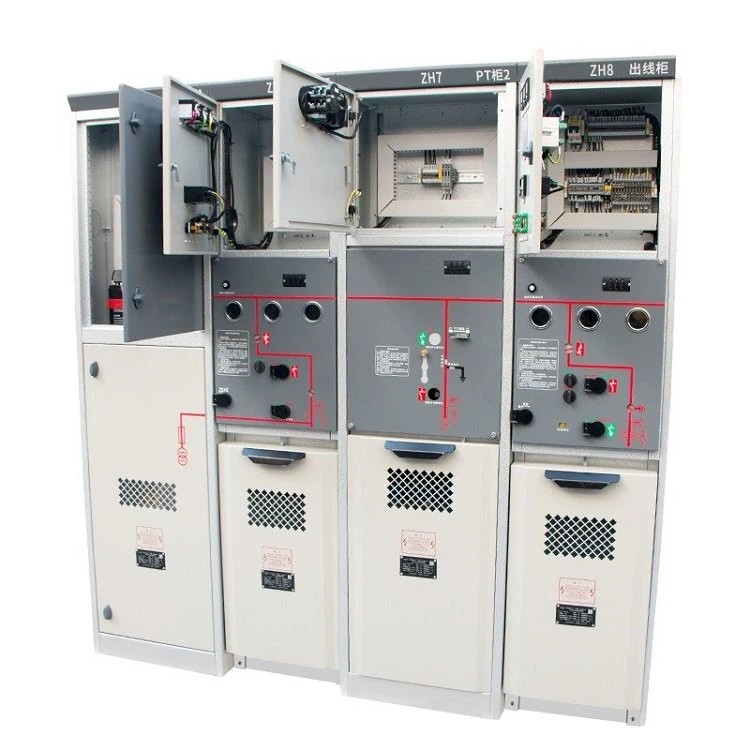

3.Flexible y conveniente. Diseño modular estándar para una fácil expansión/modificación/reemplazo. El tamaño compacto simplifica el transporte y el mantenimiento posterior a la adquisición.
4.Ecológico. Reemplaza SF6 con resina epoxi: equilibra el rendimiento y el cumplimiento de adquisiciones ecológicas.

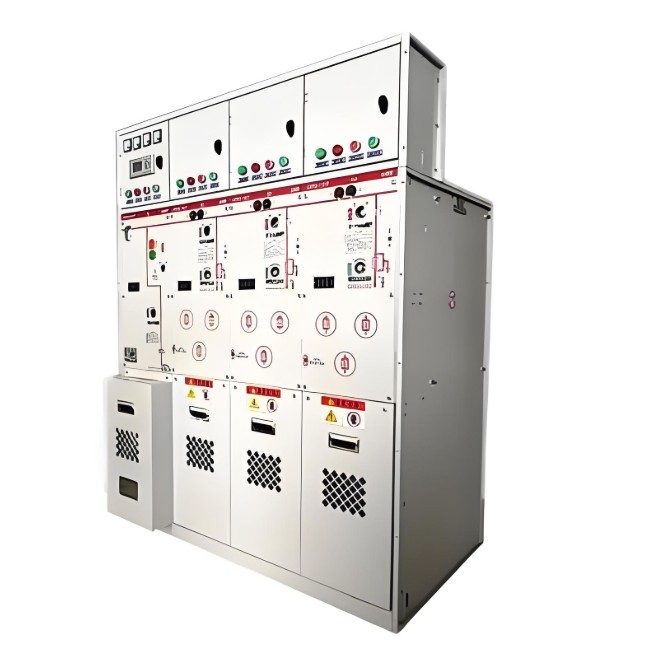

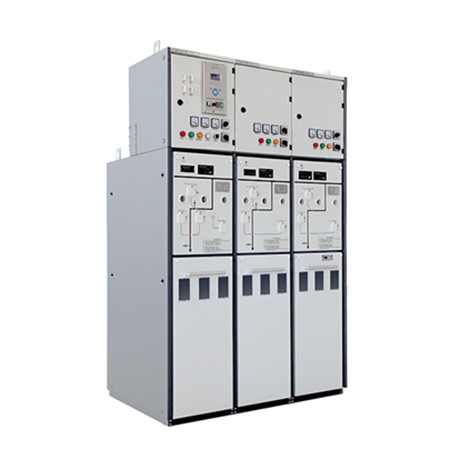

La unidad principal de anillo SF6 de aparamenta con aislamiento sólido de 1,12 kV fabricada en China es adecuada para su uso en entornos con una altitud que no exceda los 2000 metros.
2. Funciona de manera confiable dentro del rango de temperatura relativa de -40 ℃ a +55 ℃.
3. Puede soportar una humedad diaria promedio de no más del 95% y una humedad mensual promedio de no más del 90%.
4.El diseño de la unidad principal de anillo SF6 de la aparamenta con aislamiento sólido de 12 kV puede soportar una intensidad sísmica de hasta 8 en la escala de Richter.
| Nombre | Unidad | Unidad de interruptor de carga | Unidad de aparato combinado | Unidad de disyuntor | |
| Tensión nominal | kV | 12 | |||
| Frecuencia nominal. | Hz | 50 | |||
| Corriente nominal | A | 630 | ≤125 | 630/1250 | |
| Nivel de aislamiento nominal | Tensión soportada de frecuencia industrial (fase a fase o fase a tierra) | kV | 42 | ||
| Tensión soportada de frecuencia industrial (entre contactos abiertos) | 48 | ||||
| Tensión soportada de frecuencia industrial (circuitos auxiliares y de control) | 2 | ||||
| Tensión soportada por impulso de rayo (fase a fase o fase a tierra) | 95 | ||||
| Tensión soportada por impulso de rayo (entre contactos abiertos) | 110 | ||||
| Corriente nominal soportada de corta duración | Circuito principal (4s/2s) | ka | 20/25 | — | 20/25 |
| Circuito de puesta a tierra(2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Corriente nominal máxima soportada | Circuito principal | ka | 50/63 | — | 50/63 |
| Circuito de puesta a tierra | 43,5/54,3 | — | 43,5/54,3 | ||
| Corriente nominal de corte en cortocircuito | ka | — | 31.5 | 20/25 | |
| Corriente nominal de cierre de cortocircuito | ka | 50/63 | 80 | 50/63 | |
| Corriente de transferencia nominal | A | — | 1600 | — | |
| Vida mecánica | Interruptor de carga/disyuntor | Veces | 5000 | 5000 | 10000 |
| Interruptor de aislamiento/interruptor de puesta a tierra | Veces | 3000 | 3000 | 3000 | |
| Presión nominal del gas SF6 (valor relativo a 20 ℃) | Presión de carga nominal | MPa | 0.035 | ||
| Mín. presión de carga funcional | 0.02 | ||||
| Grado de protección | Cuerpo del gabinete |
|
IP4X | ||
| Caja de gasolina |
|
IP67 | |||
| Tasa relativa anual de fuga de gas | %/año | ≤0,05 | |||
