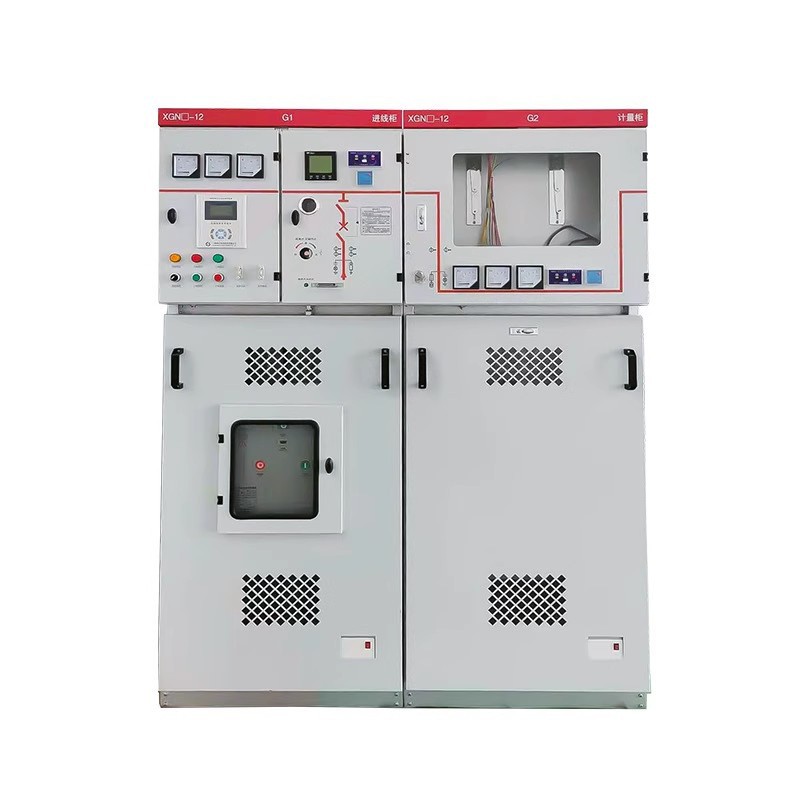

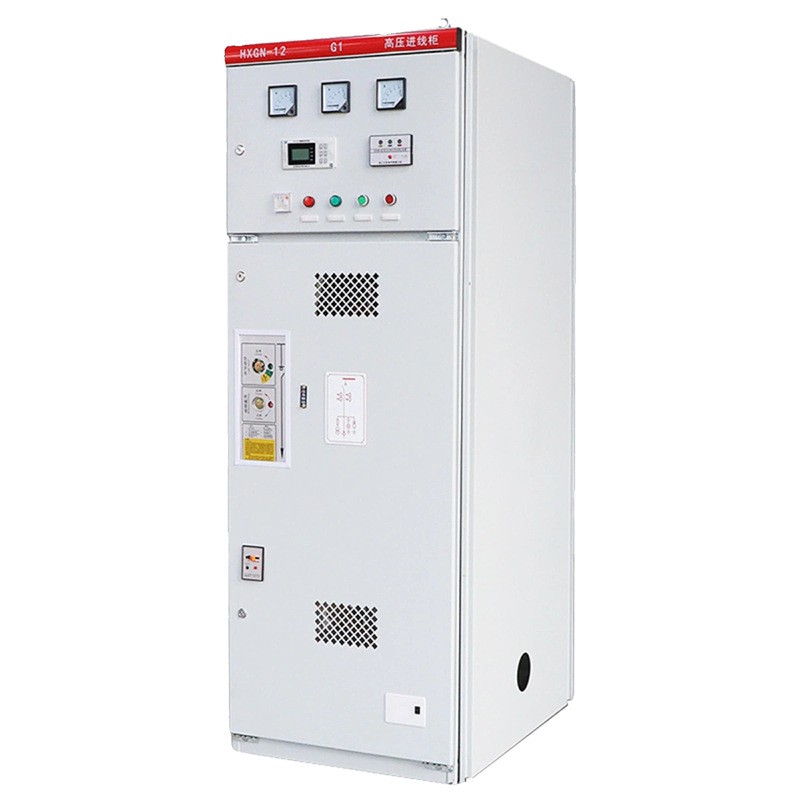

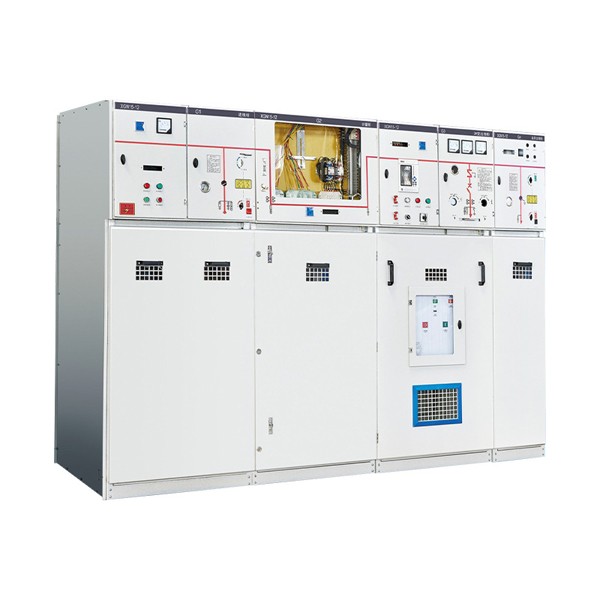

Para cualquiera que se dedique a la adquisición de electricidad, las características adecuadas significan menos complicaciones, más seguridad y valor a largo plazo, y nuestro tablero de distribución aislado con gas SF6 de unidad principal en anillo de 12 kV fabricado en China está diseñado para ofrecer exactamente eso, con cada detalle adaptado a las necesidades del mundo real.
Hemos apostado por la protección con una estructura completamente aislada, 100% sellada y una clasificación IP67.
Ya sea que llueva intensamente, tormentas de polvo o condiciones de humedad, el equipo permanece protegido, manteniendo las piezas internas intactas y confiables durante años, sin costosos tiempos de inactividad por daños ambientales.
La sostenibilidad también es fundamental: obtenemos materiales ecológicos y la mayoría de los componentes son reciclables después de su uso, por lo que sus opciones de adquisición se alinean con iniciativas ecológicas sin sacrificar el rendimiento.
Aquí la seguridad no es sólo un complemento: está integrada en cada capa. Un sistema completo de puesta a tierra de carcasa funciona de la mano con una configuración completa de enclavamiento de cinco prevenciones, deteniendo pasos en falso y peligros en seco. Su equipo en el sitio permanece protegido y usted evita los riesgos que conllevan las características de seguridad deficientes. ¿Y cuando se trata de mantenimiento? Hemos eliminado el dolor de cabeza con un diseño sin mantenimiento: las piezas vivas de alto voltaje están selladas en una caja de gas SF6, por lo que no hay necesidad de limpieza o mantenimiento regular, lo que le ahorra tiempo, mano de obra y costos posteriores a la adquisición.
El uso del tablero de distribución aislado en gas SF6 de la unidad principal de anillo de 12 kV también es intuitivo. Las posiciones de operación están diseñadas teniendo en cuenta a los usuarios reales: se requiere una fuerza mínima, pasos que fluyen de manera lógica y sin controles confusos. Su equipo puede ponerse al día rápidamente, sin necesidad de formación adicional. Además, es infinitamente adaptable: la expansión flexible le permite crecer con sus proyectos y su amplia gama de aplicaciones se adapta a redes eléctricas urbanas, sitios industriales y más. No es sólo una pieza de equipo; Es una solución versátil que funciona para cualquier necesidad de adquisición.
Cada característica se basa en lo que más le importa: seguridad inquebrantable, facilidad de uso sin complicaciones, diseño ecológico y durabilidad que resiste la prueba del tiempo. Cuando elige nuestro producto, no solo está comprando equipo: está invirtiendo en una experiencia fluida y confiable desde la adquisición hasta el uso a largo plazo.
| Nombre | Unidad | Unidad de interruptor de carga | Unidad de aparato combinado | Unidad de disyuntor | |
| Tensión nominal | kV | 12 | |||
| Frecuencia nominal. | Hz | 50 | |||
| Corriente nominal | A | 630 | ≤125 | 630/1250 | |
| Nivel de aislamiento nominal | Tensión soportada de frecuencia industrial (fase a fase o fase a tierra) | kV | 42 | ||
| Tensión soportada de frecuencia industrial (entre contactos abiertos) | 48 | ||||
| Tensión soportada de frecuencia industrial (circuitos auxiliares y de control) | 2 | ||||
| Tensión soportada por impulso de rayo (fase a fase o fase a tierra) | 95 | ||||
| Tensión soportada por impulso de rayo (entre contactos abiertos) | 110 | ||||
| Corriente nominal soportada de corta duración | Circuito principal (4s/2s) | ka | 20/25 | — | 20/25 |
| Circuito de puesta a tierra(2s) |
|
17,4/21,7 | — | 17,4/21,7 | |
| Corriente nominal máxima soportada | Circuito principal | ka | 50/63 | — | 50/63 |
| Circuito de puesta a tierra | 43,5/54,3 | — | 43,5/54,3 | ||
| Corriente nominal de corte en cortocircuito | ka | — | 31.5 | 20/25 | |
| Corriente nominal de cierre de cortocircuito | ka | 50/63 | 80 | 50/63 | |
| Corriente de transferencia nominal | A | — | 1600 | — | |
| Vida mecánica | Interruptor de carga/disyuntor | Veces | 5000 | 5000 | 10000 |
| Interruptor de aislamiento/interruptor de puesta a tierra | Veces | 3000 | 3000 | 3000 | |
| Presión nominal del gas SF6 (valor relativo a 20 ℃) | Presión de carga nominal | MPa | 0.035 | ||
| Mín. presión de carga funcional | 0.02 | ||||
| Grado de protección | Cuerpo del gabinete |
|
IP4X | ||
| Caja de gasolina |
|
IP67 | |||
| Tasa relativa anual de fuga de gas | %/año | ≤0,05 | |||
| Parámetro | Unidad | 12kV | 17,5kV | 24kV |
| Tensión nominal | kV | 12 | 17.5 | 24 |
| Tensión de resistencia al impulso | kV | 75 | 95 | 125 |
| Tensión soportada de frecuencia eléctrica de un minuto | kV | 28 | 38 | 50 |
| Corriente nominal | A | 630 | 630 | 630 |
| Capacidad de fabricación | ka | 50 | 50 | 40 |
| Corriente de resistencia térmica | ka/s | 20, 3 | -- | -- |
| Capacidad de ruptura | A | 1700 | -- | -- |
| Fusible máximo | A | 125 | -- | -- |
| Paso de polo | milímetros | 210 | 210 | 210 |
| Parámetro | Unidad | 12kV | 17,5kV | 24kV |
| Tensión nominal | kV | 12 | 17.5 | 24 |
| Tensión de resistencia al impulso | kV | 75 | 95 | 125 |
| Voltaje soportado de frecuencia de potencia | kV | 28 | 38 | 50 |
| Corriente nominal | A | 630 | 630 | 630 |
| Corriente de resistencia térmica | ka/s | 20, 3 | -- | -- |
| Paso de polo | milímetros | 210 | 210 | 210 |
