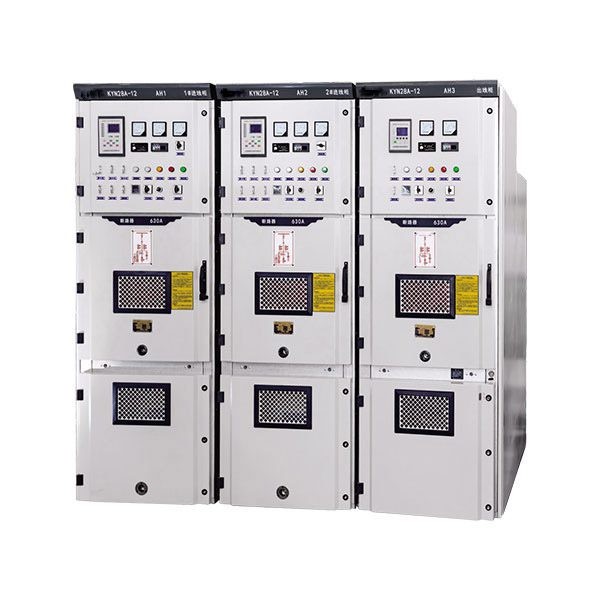

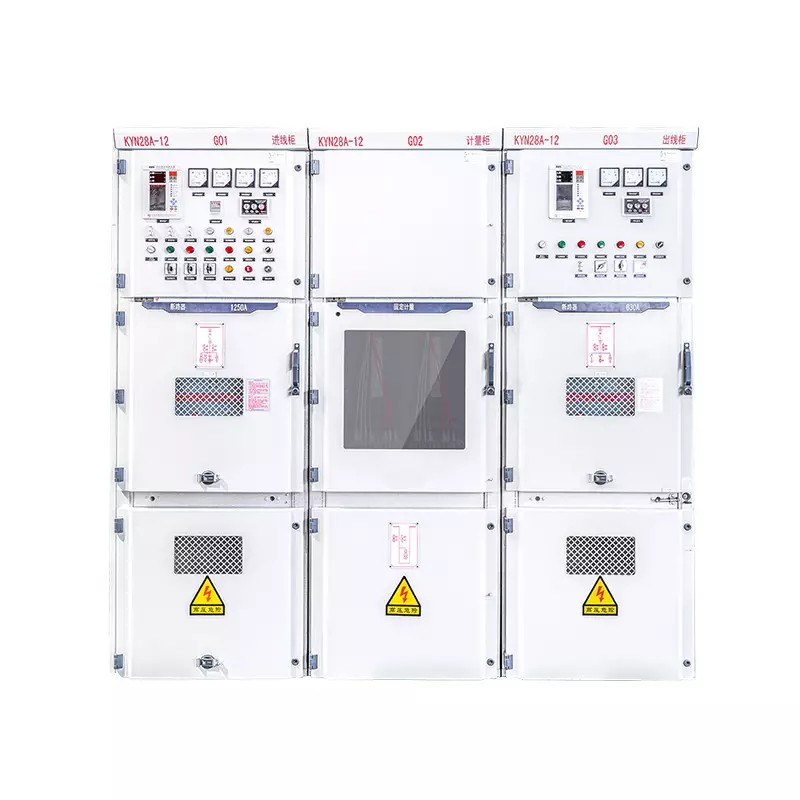

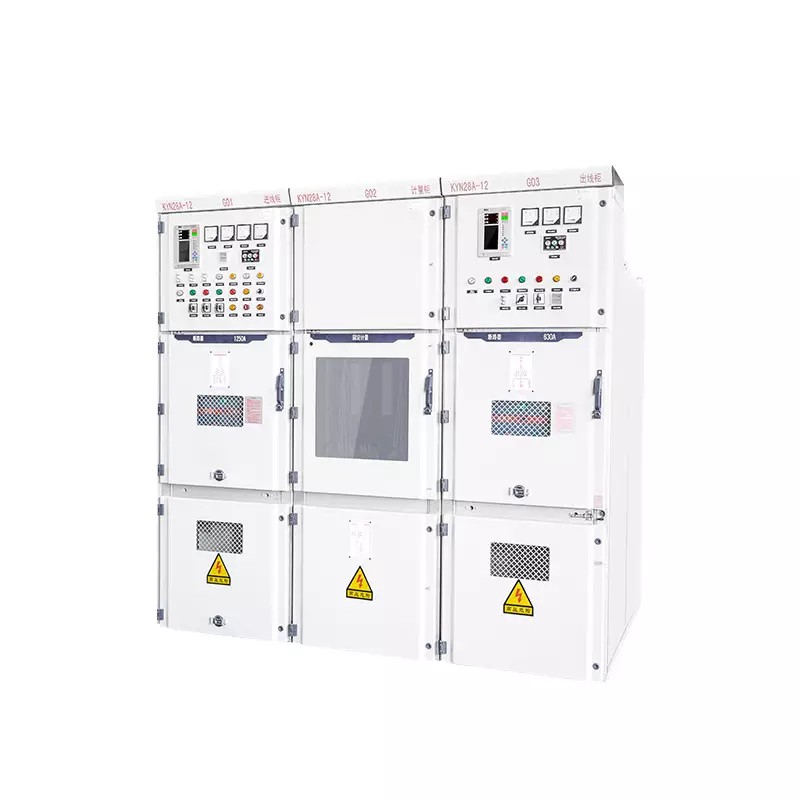

Gabinete compacto completamente ensamblado: el tablero de distribución KYN28-12KV de alta calidad de Comewill presenta un diseño compacto y completamente ensamblado que se adapta a los componentes eléctricos convencionales; sus unidades de carro de mano son intercambiables y fáciles de operar.
Cinco antienclavamiento: el tablero KYN28-12KV fabricado en China está equipado con un mecanismo de enclavamiento simple pero efectivo para evitar el uso indebido y mejorar la seguridad operativa.
Compatibilidad versátil: este tablero se puede utilizar con disyuntores de vacío ZN63A (VS1), VD4, ZN21, 3A1-1, VB2, VEP, contactores VC7, interruptores de carga e interruptores de desconexión.
Sistema de carro de mano modular: El tablero KYN28-12KV admite carros de mano de transformador de voltaje, medición, aislamiento y puesta a tierra de estación, todos con funcionalidad e intercambiabilidad consistentes.
Mantenimiento sin complicaciones: el tablero adopta una estructura instalable en la pared que permite el mantenimiento frontal y reduce los requisitos de espacio.
Protección mejorada: los calentadores especializados en los compartimentos de cables y disyuntores del tablero protegen de la condensación y la corrosión; el gabinete tiene una clasificación IP4X, con compartimentos clasificados IP2X.
Amplio compartimento para cables: el tablero KYN28-12KV cuenta con un espacioso compartimento para cables con espacio suficiente para acomodar múltiples cables.
| No | Artículo |
|
Unidad | Parámetro | |
| 1 | Tensión nominal | kV | 3.6KV, 7.2KV, 12KV, 24KV | ||
| 2 | Frecuencia nominal | Hz | 50/60 | ||
| 3 | Corriente nominal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 4 | Barra colectora de derivación Corriente nominal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 5 | Barra principal Corriente nominal | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 6 | 1 min Coltaje soportado por frecuencia eléctrica | húmedo | kV | 28 | 50/60 |
| seco | kV | 34 | 60/65 | ||
| 7 | Tensión soportada de impulso de iluminación | kV | 75 | 95/125 | |
| 8 | Corriente de ruptura nominal de cortocircuito (pico) | KA | 40/50/63/80/100 | ||
| 9 | Corriente soportada de corto tiempo | KA | 20/25/31,5/40 | ||
| 10 | Tipo de protección |
|
IP4X para vivienda | ||
Rango de temperatura ambiente: -35°C a +45°C
Altitud máxima de instalación: ≤ 1000 metros sobre el nivel del mar
Límites de humedad: Promedio diario ≤ 95%; Promedio mensual ≤ 90%
Resistencia sísmica: Resiste ≤ 8 grados de intensidad
Requisitos de instalación: Uso exclusivo en interiores, adecuado para entornos sin riesgos de incendio/explosión, contaminación severa, corrosión química o vibraciones fuertes prolongadas
Nota: Para pedidos de adquisición donde las condiciones de operación exceden las especificaciones anteriores, proporcione instrucciones especiales por escrito al realizar el pedido.
