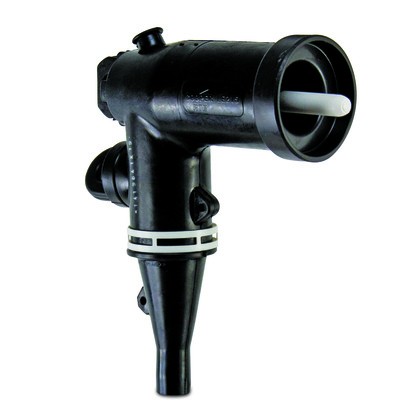

Como fabricante profesional, a Comewill le gustaría ofrecerle un conector tipo codo con rotura de carga de 15 KV y 200 A de alta calidad, que tiene una estructura confiable y una gran adaptabilidad, que puede cumplir con los requisitos de conexión eficiente del sistema de distribución. Es una opción de alta calidad en la adquisición de ingeniería energética que combina seguridad y practicidad.
Blindaje externo moldeado: la carcasa tiene un grosor de 1/8 de pulgada y la funda conductora de EPDM curada con peróxido es resistente al desgaste y es una parte integral del diseño sin carga.
Aislamiento EPDM: Proceso de curado con peróxido, con buenas características de relajación de tensiones, propicio para garantizar una larga vida útil a altas temperaturas ambientales. Este material es compatible con todos los aislamientos y blindajes de cables dieléctricos sólidos.
Insertos conductores moldeados: se utilizan para controlar la tensión eléctrica y proporcionar blindaje para conectores de compresión.
Ojo de operación: Diseñado para permitir la operación de encendido y apagado de una herramienta de pértiga adecuada cuando está energizada (bajo carga). Está construido para soportar una tensión estática de 500 lb y un momento de torsión de 10 ft-lb.
Terminal de compresión: Cumple con todos los requisitos de ANSI C119.4 para conectores tipo A.
Punto de prueba: soporte para la instalación de indicadores de circuito de falla. Este punto también funciona como indicador de presencia de voltaje cuando se usa con equipos de alta impedancia.
Entrada de cable: capa de caucho semiconductor, utilizada para extender la capa protectora de aislamiento del cable y controlar la tensión de voltaje interna; su ajuste de interferencia con la superficie de aislamiento del cable garantiza una distancia de fuga y rigidez dieléctrica suficientes.
Pestaña de tierra: Proporciona un medio para conectar cables de drenaje para garantizar estructuras libres de interferencias.
Banda ID blanca-negra-blanca: Codo de identificación con funcionamiento de conmutación trifásico y capacidad de cierre de falla de 3 Ø.
Interfaz del operador: Se utiliza para combinar cualquier componente fabricado según los estándares IEEE.
Anillo de bloqueo: asegura el codo al producto de acoplamiento. Cuando la tensión aplicada excede su valor inicial de desacoplamiento de la ranura de acoplamiento del inserto del buje, el interruptor de carga se activa para lograr una desconexión rápida.
Sonda de rotura de carga: hecha de cobre estañado para garantizar un recorrido de corriente fluido y soportar una operación de conmutación de encendido/apagado de carga estable.
| ⚫ Clase de voltaje: | 15KV |
| ⚫ Clasificación máxima fase a fase: | 14,4 kilovoltios |
| ⚫ Clasificación máxima de fase a tierra | 8,3kV |
| ⚫ Resistencia CA de 1 minuto: | 34 kilovoltios |
| ⚫ Resistencia CC de 15 minutos: | 53 kV, ≤10 pC |
| ⚫ BIL y cresta de onda completa: | 95 kilovoltios |
| ⚫ Nivel mínimo de voltaje de corona: | 11kV |
| ⚫ Continuo: | 200 amperios rms |
| ⚫ Cambio: | 10 operaciones a 200 amperios rms a 14,4 kV |
Fortalezas centrales
La desconexión y conmutación segura de la carga del conector tipo codo con rotura de carga de 15 KV y 200 A se puede lograr sin necesidad de herramientas externas, con una operación conveniente y eficiente;
Adoptar un diseño sumergible y totalmente blindado para garantizar la seguridad de los operadores en todos los aspectos;
El conector tipo codo con carga de 15KV 200A puede ser intercambiable con otros conectores que cumplan con el estándar IEEE 386, con gran compatibilidad;
Proporcione accesorios opcionales, incluidos insertos de desconexión de carga, enchufes aislados y manguitos de conexión a tierra, para satisfacer diversas necesidades de uso.
Transformadores y aparamenta tipo caja
Sistema de zanjas para cables subterráneos
Poste elevador para cables de distribución (poste vertical para cables de distribución)
Energía eólica, energía solar y sistemas de distribución industrial.
Este conector tipo codo con apertura bajo carga de 15 KV y 200 A de calidad proporciona una solución segura y eficiente para los sistemas de distribución de media tensión modernos con su diseño estructural resistente y duradero y su rendimiento estable y confiable.
