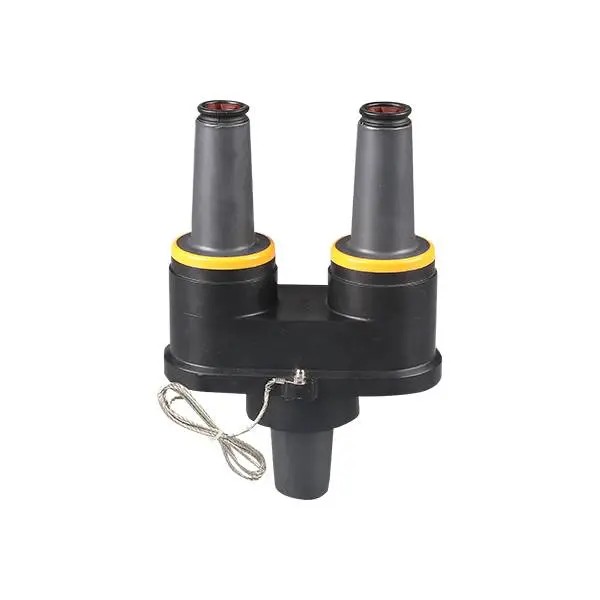

Inserto pasante giratorio de 24KV 200A

Compre un inserto pasante giratorio de 24 KV y 200 A de Comewill, un fabricante y proveedor confiable de accesorios para cables de media tensión en China. Diseñado para sistemas de distribución de 24 kV, este inserto pasante giratorio permite la configuración de casquillos dobles desde un solo pozo de casquillos, lo que permite una fácil conversión de transformadores radiales a sistemas de alimentación directa al mismo tiempo que agrega protección contra sobretensiones. Con una instalación de trinquete patentada con limitación de par, aislamiento de EPDM y un diseño sumergible totalmente blindado, Comewill ofrece soluciones de alta calidad, mayoristas, personalizadas y en stock para una distribución de energía subterránea segura y eficiente.

Definición del producto

Un inserto pasante giratorio de 24 KV y 200 A es un accesorio rompecargas instalado en un casquillo universal en equipos como transformadores tipo pedestal o tableros de distribución. Crea dos interfaces de ruptura de carga de 200 A, lo que permite a los ingenieros conectar múltiples cables, instalar descargadores de sobretensiones o convertir sistemas de alimentación radial en configuraciones de alimentación directa.

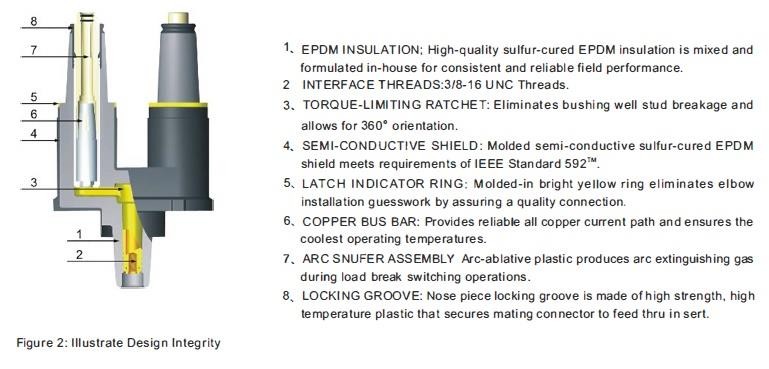

Características técnicas principales

1. Diseño de paso de interfaz dual

El inserto permite dos interfaces de ruptura de carga desde un casquillo, lo que facilita convertir transformadores de alimentación radial en transformadores de alimentación directa o agregar protección pararrayos en serie. Esto mejora enormemente la flexibilidad de la red.

2. Mecanismo de trinquete patentado con limitación de par

Un diseño de trinquete integrado con limitación de torsión evita que los instaladores aprieten demasiado accidentalmente los pernos del casquillo. Cuando se alcanza el par correcto, el mecanismo produce un clic audible, lo que garantiza una instalación precisa y segura y, al mismo tiempo, reduce el riesgo de daños al equipo.

3. Posicionamiento giratorio de 360°

Después de la instalación, el inserto se puede girar 360 grados completos, lo que permite a los ingenieros colocar los conectores según los requisitos de enrutamiento de cables. Esta característica simplifica la instalación en compartimentos de transformadores confinados.

4. Aislamiento EPDM de alta calidad

El producto está moldeado a partir de caucho aislante y semiconductor EPDM curado con azufre, lo que proporciona un excelente aislamiento eléctrico, control de tensión y sellado ambiental. Cuando se utiliza con componentes compatibles, forma un sistema de conexión totalmente blindado y sumergible.

5. Indicador visual de instalación

Un anillo indicador de pestillo amarillo ubicado alrededor del collar del casquillo ofrece una confirmación clara de la instalación. Cuando el anillo esté completamente cubierto por el conector acodado, la conexión será segura. Si es visible, se necesitan ajustes. Esto mejora la precisión y la seguridad de la instalación.

Instalación

No se requieren herramientas especiales para la instalación adecuada del inserto. Un inserto limpio y lubricado simplemente se coloca en un casquillo y se gira en el sentido de las agujas del reloj. Cuando se suelta el trinquete limitador de torque, emitiendo un clic audible, el inserto estará correctamente instalado y apretado al torque correcto. La rotación continua en el sentido de las agujas del reloj permite un posicionamiento completo de 360° para satisfacer las demandas de la aplicación. Para retirar un inserto desenergizado, simplemente gírelo en sentido antihorario.

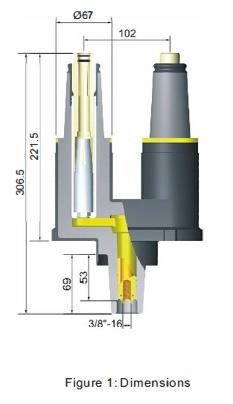

Descripción y dimensiones

Preguntas frecuentes

 1. ¿Para qué se utiliza un inserto pasante giratorio de 24 KV y 200 A?

Se utiliza en sistemas de distribución de media tensión para crear dos interfaces de ruptura de carga de 200 A a partir de un casquillo, lo que permite conexiones de cables, conversión de alimentación de transformadores e instalación de supresores de sobretensiones.

2. ¿Dónde se instala habitualmente este producto?

Por lo general, se instala en transformadores tipo pedestal, aparamenta subterránea y gabinetes de distribución de energía dentro de redes de cable subterráneas.

3. ¿Qué conectores son compatibles con este inserto?

El inserto funciona con conectores tipo codo con apertura de carga de 200 A, disipadores de sobretensiones en forma de codo y casquillos para equipos de la misma tensión nominal.

4. ¿El inserto admite el uso subterráneo?

Sí. Con aislamiento de EPDM y un diseño sumergible totalmente blindado, funciona de manera confiable en ambientes subterráneos o al aire libre.

5. ¿Cuál es la ventaja del diseño giratorio?

El posicionamiento giratorio de 360° permite un enrutamiento de cables flexible, lo que facilita la instalación en espacios limitados de transformadores o aparamentas.

6. ¿Qué indica el anillo indicador amarillo?

Si el anillo amarillo está completamente cubierto, el conector acodado está instalado correctamente. Si aún es visible, es necesario ajustar la conexión.
