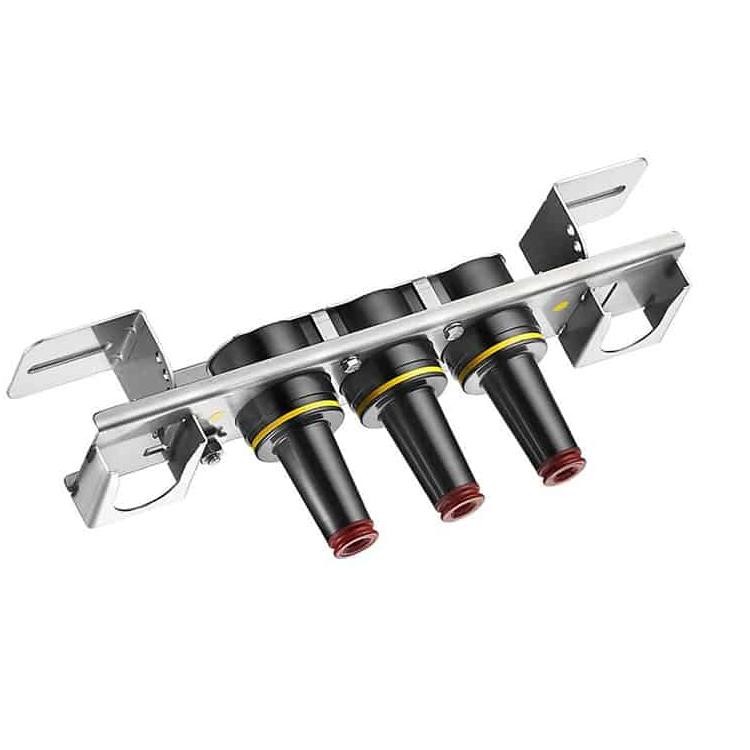

Unión con carga de 15KV 200A

La unión con carga de 15 KV y 200 A de la fábrica de Comewill presenta una ruta de transporte de corriente totalmente de cobre, lo que garantiza un rendimiento confiable y constante sin importar las condiciones.
Cumple totalmente con los requisitos del estándar IEEE 386 y es completamente intercambiable con productos de la competencia y otros componentes acoplados que también cumplen con el estándar IEEE 386. Cuando se instala con piezas coincidentes, esta unión de carga ofrece una conexión completamente blindada, ideal para aplicaciones de carga.

¿Qué es una unión con carga de 15 KV y 200 A?

Una unión con carga de 15 KV y 200 A es un dispositivo de conexión de cables de media tensión que se utiliza en sistemas de distribución de energía para conectar, derivar y seccionar de forma segura cables subterráneos de 15 kV y al mismo tiempo permitir la operación con carga (conmutación en vivo). Por lo general, incluye múltiples interfaces de 200 A (como 2, 3 o 4 vías) que están conectadas internamente por bus, lo que permite configuraciones flexibles de bucle, derivación o empalme. Construido según el estándar IEEE 386, garantiza un funcionamiento totalmente blindado, seguro y confiable en transformadores tipo pedestal, aparamenta y aplicaciones de bóvedas subterráneas.

PRUEBAS DE PRODUCCIÓN

Pruebas realizadas de acuerdo con el estándar IEEE/ANSI 386.
Nivel mínimo de tensión de corona: 11 kV
Resistencia CA de 1 minuto – 34 kV

Ensayos realizados de acuerdo con los requisitos del proceso de fabricación de Chardon:
Inspección Física
Disección periódica
Análisis periódico de rayos X

CLASIFICACIONES DE TENSIÓN
Clase de tensión 15 kV
Máx. Clasificación Fase a Fase 14,4 kV
Máx. Clasificación Fase a Tierra 8,3 kV
CA 1 minuto de resistencia 34 kV
CC 15 minutos de resistencia 53 kV
BIL y cresta de onda completa 95 kV
Nivel mínimo de tensión de corona 11 kV
CALIFICACIONES ACTUALES
Continuo: 200 amperios rms
Conmutación: 10 operaciones a 200 amperios rms a 14,4 kV
Cierre de falla: 10.000 amperios rms simétricos a 14,4 kV durante 0,17 s después de 10 operaciones de conmutación exitosas consecutivas
Poco tiempo:
• 10.000 amperios rms simétricos durante 0,17 s
• 3500 amperios rms simétricos durante 3,0 s

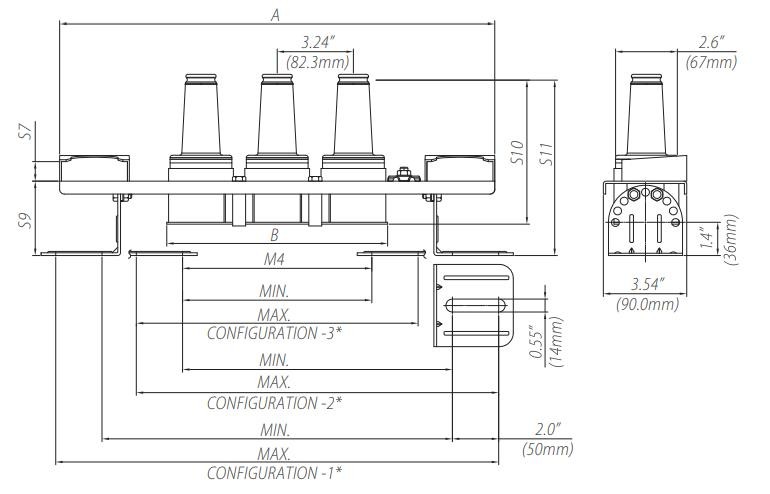

Información dimensional de unión con soporte

Pasos de la operación de rotura de carga

1. Sujete firmemente la abrazadera al ojo de tracción.
2. No aplique ninguna fuerza de tracción; simplemente gire ligeramente el conector en el sentido de las agujas del reloj para romper la fricción de la superficie entre el codo y el casquillo.
3. Saque el conector del casquillo con un movimiento rápido y firme. Asegúrese de mantener el conector alejado de cualquier plano de tierra.
4. Coloque el conector en el dispositivo accesorio adecuado, siguiendo las instrucciones de funcionamiento de ese accesorio.
5. Utilice una abrazadera para colocar una tapa protectora aislada (con el cable de drenaje conectado a tierra del sistema) en cualquier casquillo energizado expuesto.

Preguntas frecuentes

¿Cuál es la función principal de una unión con carga de 15KV 200A?
Se utiliza para seccionar, formar bucles, derivar o empalmar cables de media tensión y, al mismo tiempo, permite una conmutación segura con carga en sistemas de distribución energizados.
¿Es compatible con otras marcas?
Sí, cumple totalmente con el estándar IEEE 386™, lo que garantiza una intercambiabilidad completa con otros sistemas de conectores aislados separables compatibles.
¿Se puede utilizar en instalaciones subterráneas?
Absolutamente. Está diseñado específicamente para equipos tipo pedestal y aplicaciones de bóvedas subterráneas donde las limitaciones de humedad, polvo y espacio son comunes.
¿Qué características de seguridad proporciona la unión con carga de 15 KV 200 A?
Ofrece aislamiento de EPDM totalmente blindado, operación de ruptura de carga controlada, alta capacidad de resistencia a impulsos y rendimiento estable de interrupción del arco para una conmutación segura.
