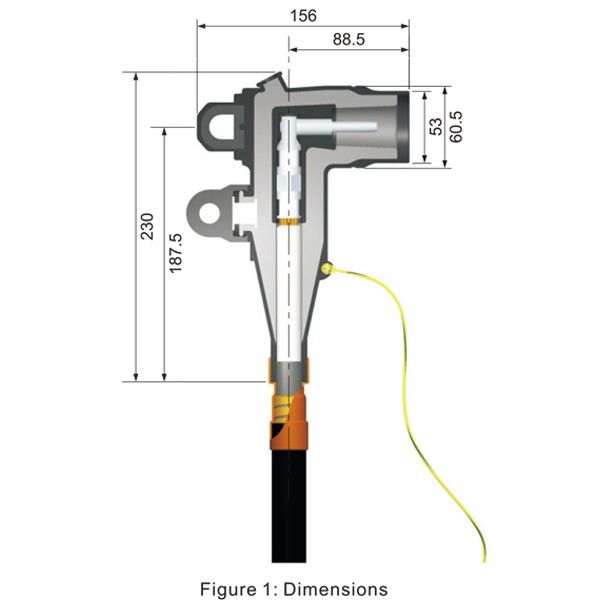

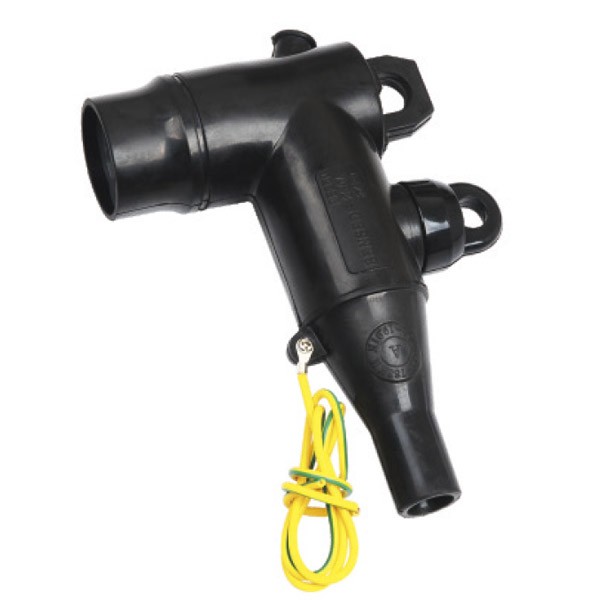

Conector tipo codo con rotura de carga de 24 KV y 250 A

El conector codo con apertura con carga ZT-24/250 24kV 250A de calidad de fábrica de Comewill con calidad confiable es adecuado para sus necesidades de abastecimiento de conexiones de alto voltaje.
Combínelo con el casquillo o enchufe correcto y este conector le brindará una conexión separable totalmente blindada y totalmente sumergible. Incluso en ambientes húmedos y hostiles, funciona de manera constante. También hay puntos de prueba capacitivos integrados: puede usarlos para verificar el estado del circuito o instalar indicadores de fallas, lo que facilita mucho el mantenimiento y la resolución de problemas.
Otra gran ventaja: no se necesita una separación mínima entre fases. Puede montarlo verticalmente, horizontalmente o en cualquier ángulo intermedio. Esta flexibilidad le ahorra muchas molestias durante la instalación en el sitio, al adaptarse a diferentes configuraciones de proyecto.
Para sus necesidades de compra, ofrecemos buenos precios, MOQ flexibles y entregas a tiempo para mantener su cadena de suministro funcionando sin problemas. ¿Necesita pedidos al por mayor, muestras para pruebas o soporte técnico para personalización? Nuestro equipo está aquí para ayudar.
Si está buscando conectores acodados rompecargas de alta calidad, póngase en contacto con nosotros. Nos comprometemos a proporcionar productos rentables y confiables para respaldar las operaciones de su proyecto.

Características:

◆ Combine el conector tipo codo con apertura bajo carga de 24 KV y 250 A con el casquillo o enchufe adecuado y obtendrá una conexión separable, totalmente sumergible y completamente blindada.
◆ Punto de prueba capacitivo incorporado: puede usarlo para verificar el estado del circuito o instalar un indicador de falla.
◆ No se requiere autorización mínima de fase.
◆ Opciones de montaje: vertical, horizontal o cualquier ángulo intermedio.

Solicitud

◆ Se utiliza para conectar cables poliméricos a transformadores, interruptores, motores y otros equipos mediante un conector separable premoldeado.
◆ Apto para instalaciones tanto interiores como exteriores.
◆ Funciona para tensión del sistema hasta 24 kV.
◆ Corriente continua 250 A (puede soportar una sobrecarga de 300 A durante 8 horas).

Detalles del cable

- Cables poliméricos (como XLPE, EPR)
- Conductores de cobre o aluminio.
- Pantallas semiconductoras o metálicas
- Tamaño del conductor: 25-120 mm²

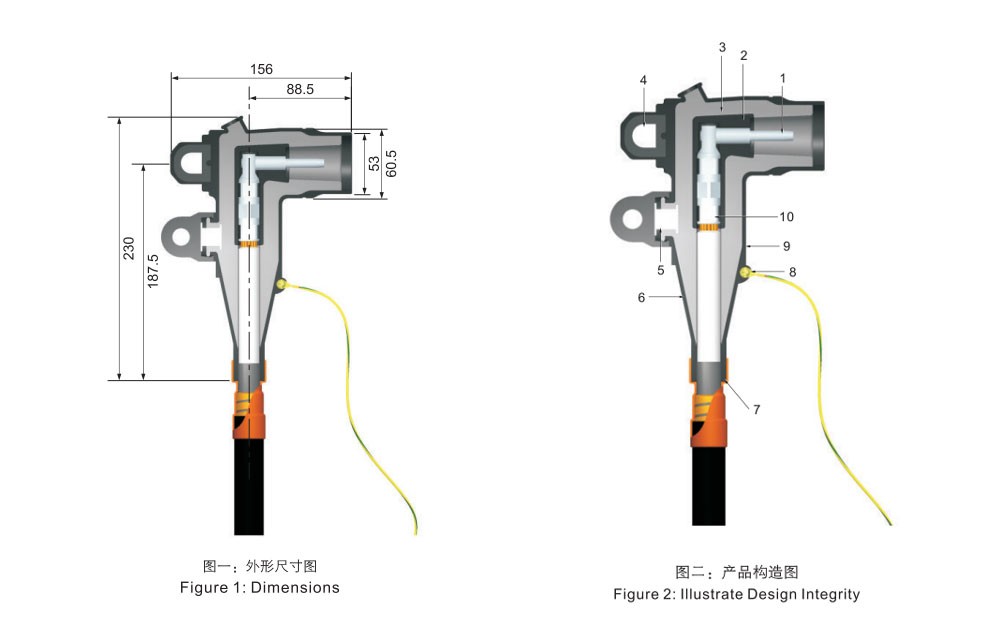

Estructura del producto:

1. Varilla conductora: utilice la llave hexagonal que proporcionamos para atornillar el pasador de cobre estañado en el contacto del conductor; es fácil de instalar.
2. Inserto semiconductor: Es una pantalla de caucho conductor de EPDM moldeado, utilizada principalmente para controlar la tensión eléctrica.
3. Aislamiento: El caucho aislante EPDM moldeado se formula y mezcla en nuestra propia fábrica, por lo que la calidad está garantizada.
4. Argolla de extracción: Es una argolla de extracción encapsulada de acero inoxidable con un retén que ayuda a colocar la fianza.
5. Punto de prueba capacitivo: este punto le permite verificar el estado del circuito. También hay una tapa de goma conductora de EPDM moldeada para mantenerlo hermético.
6. Alivio de tensión: La pantalla exterior y el adaptador de cable están diseñados para aliviar la tensión del cable.
7. Adaptador de cable: La abertura tiene un tamaño que se ajusta perfectamente (ajuste por interferencia), de modo que pueda mantener un sello hermético.
8. Ojo de puesta a tierra: Está moldeado directamente en la pantalla externa, hecho para conectar el cable de tierra.
9. Blindaje semiconductor: El caucho conductor EPDM moldeado se conecta con la pantalla del cable. Esto mantiene la pantalla continua y garantiza que todo el conjunto esté al potencial de tierra.
10. Terminal de cable conductor: Es un conector de compresión bimetálico soldado por inercia, compatible con conductores de cobre y aluminio.

Preguntas frecuentes

P1: ¿Cuál es la función principal del conector tipo codo con apertura bajo carga de 24 kV y 250 A?
R: Permite la conexión y desconexión segura de circuitos energizados de media tensión mientras mantiene un aislamiento total y un rendimiento de conmutación controlado por arco.

P2: ¿Se puede utilizar este conector en exteriores o en sistemas subterráneos?
R: Sí, está completamente blindado y es sumergible, lo que lo hace adecuado para sistemas de cables subterráneos, subestaciones al aire libre y condiciones ambientales adversas.

P3: ¿Con qué cables es compatible?
R: Admite cables con aislamiento polimérico como XLPE y EPR con conductores de cobre o aluminio de 25 a 120 mm².

P4: ¿La instalación requiere herramientas especiales o un posicionamiento estricto?
R: No se requieren herramientas especiales y admite una instalación flexible en posiciones verticales, horizontales o en ángulo sin limitaciones de espacio entre fases.
