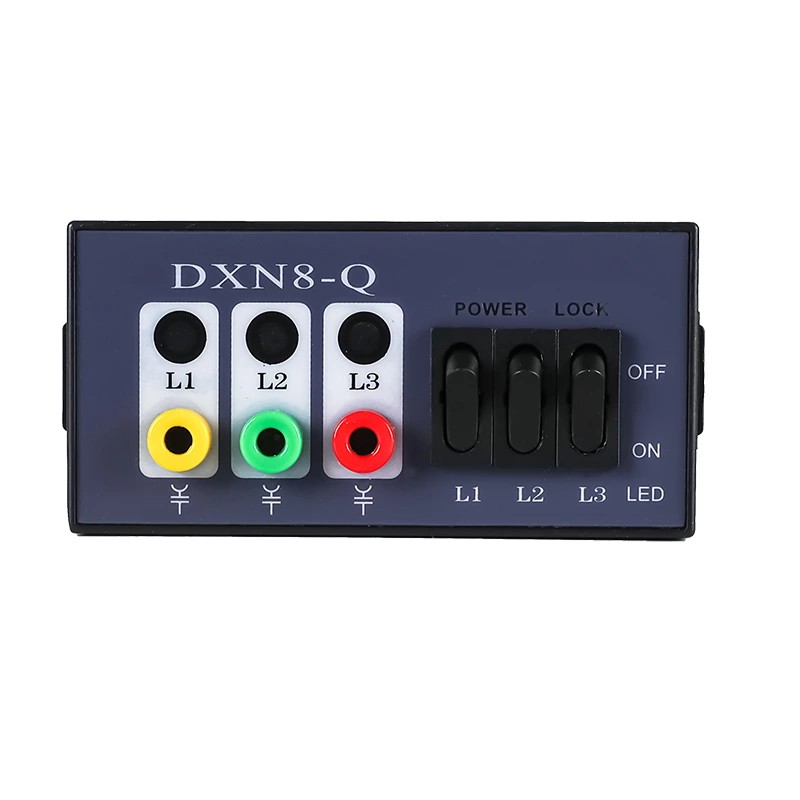

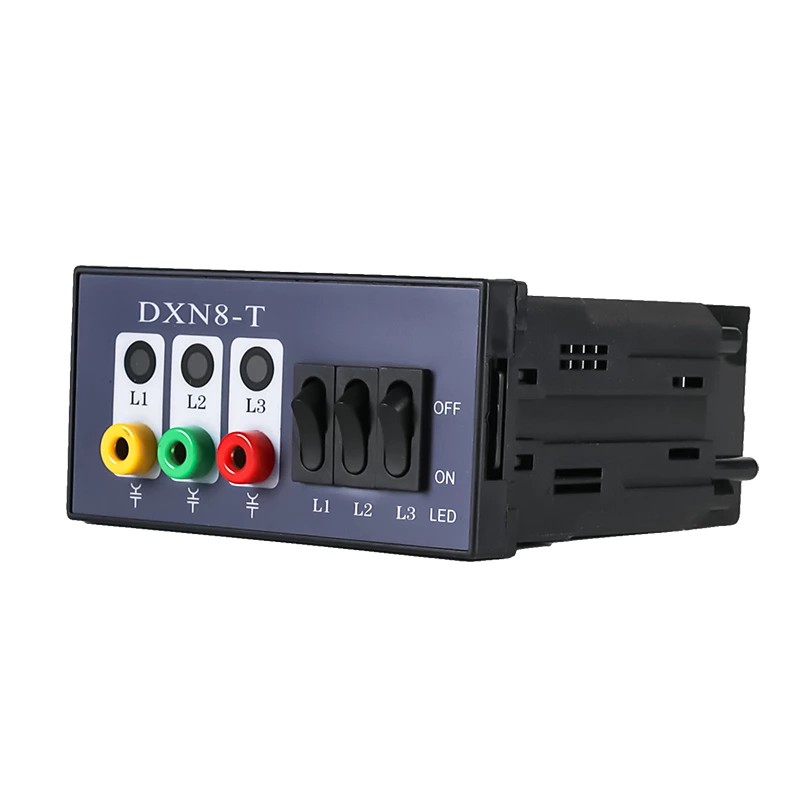

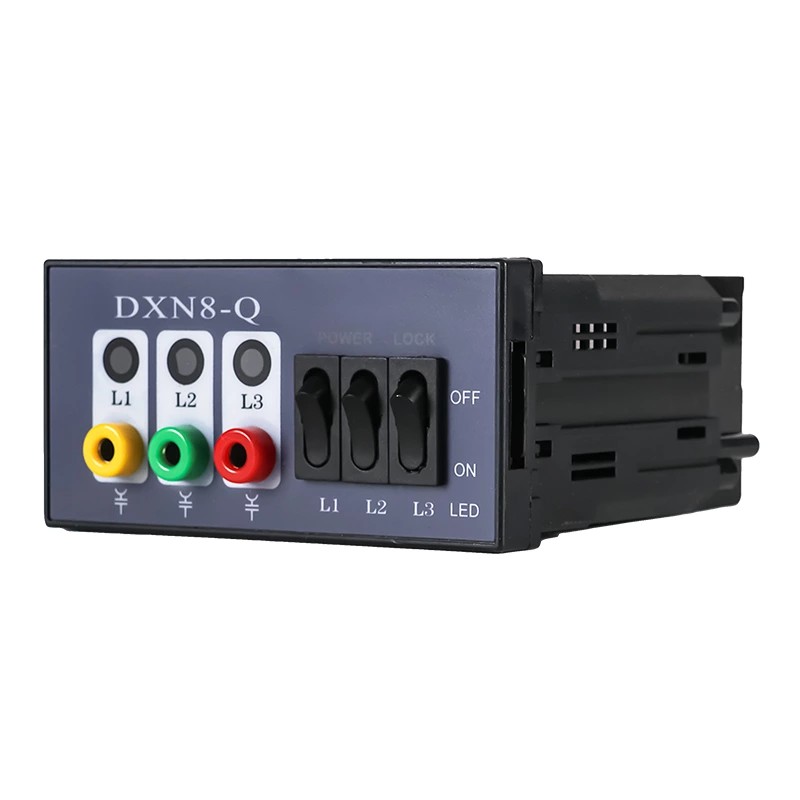

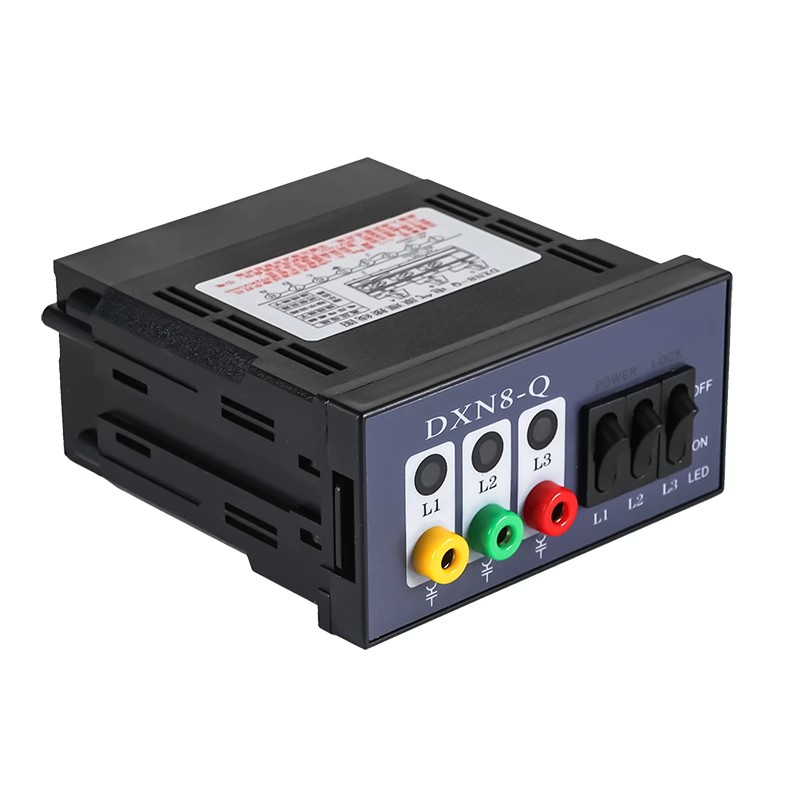

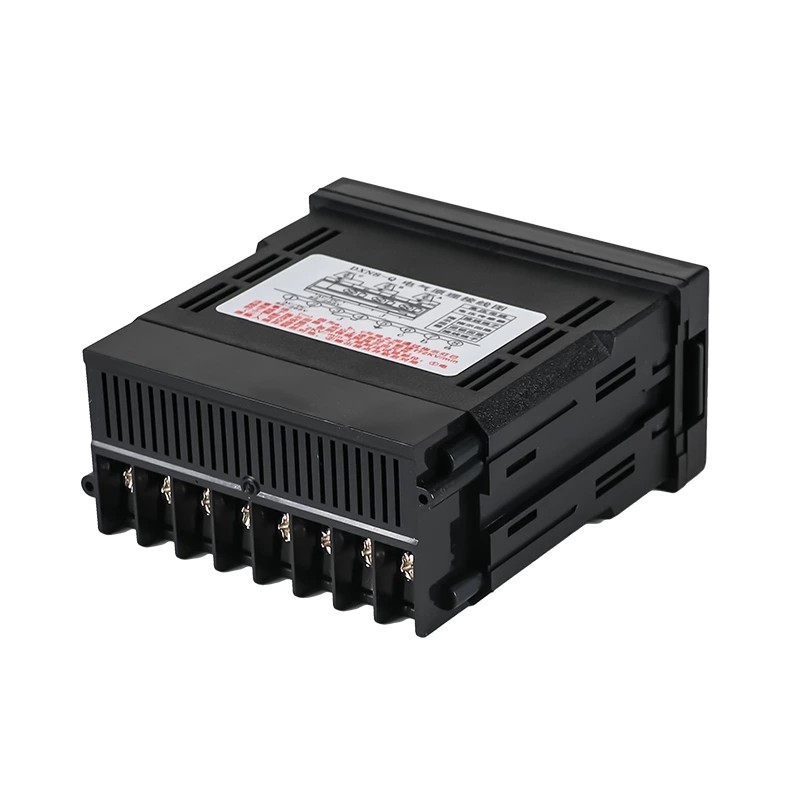

Dispositivo de visualización en vivo de alto voltaje para interiores Tipo de enclavamiento DXN8-T/Q

Como fabricante profesional en China, a Comewill le gustaría ofrecerle un dispositivo de visualización en vivo de alto voltaje para interiores tipo interbloqueo DXN8-T/Q de calidad, que está diseñado para montarse directamente en equipos de alto voltaje para interiores, y su única función es permitirle saber de un vistazo si el equipo tiene electricidad. Para los electricistas y el personal de mantenimiento en el sitio, esto les ahorra muchos problemas: ya no tendrán que complicarse con esos tediosos y lentos pasos de detección. Proporciona indicaciones de seguridad súper claras desde el principio, lo que realmente reduce el riesgo de descargas eléctricas al juzgar erróneamente si un dispositivo está activo.

Características clave:

Efecto de advertencia súper intuitivo: cuando el equipo tiene alto voltaje, las luces LED en la ventana de visualización parpadean con mucha intensidad; es como un recordatorio grande y llamativo que dice "¡alto voltaje en vivo, no te acerques!". Si no hay voltaje, la pantalla se oscurece por completo y no hay ninguna luz. Sin señales confusas, por lo que podrás saber que es seguro en una fracción de segundo, incluso a unos pocos pasos de distancia. Usamos LED de alto brillo específicamente, por lo que son fáciles de detectar incluso en salas eléctricas brillantes y bien iluminadas.

Lo suficientemente resistente y confiable para uso en el sitio: la carcasa está hecha de plástico ABS ignífugo de grado industrial. Este material se puede mover e instalar varias veces; no se raya fácilmente y puede sufrir pequeños golpes aquí y allá. Lo más importante es que es un aislante de primer nivel, por lo que mantiene los campos eléctricos bajo control y evita descargas accidentales. Incluso en salas eléctricas polvorientas, un poco húmedas o con grandes cambios de temperatura, funciona de manera estable como una roca, sin fallas.

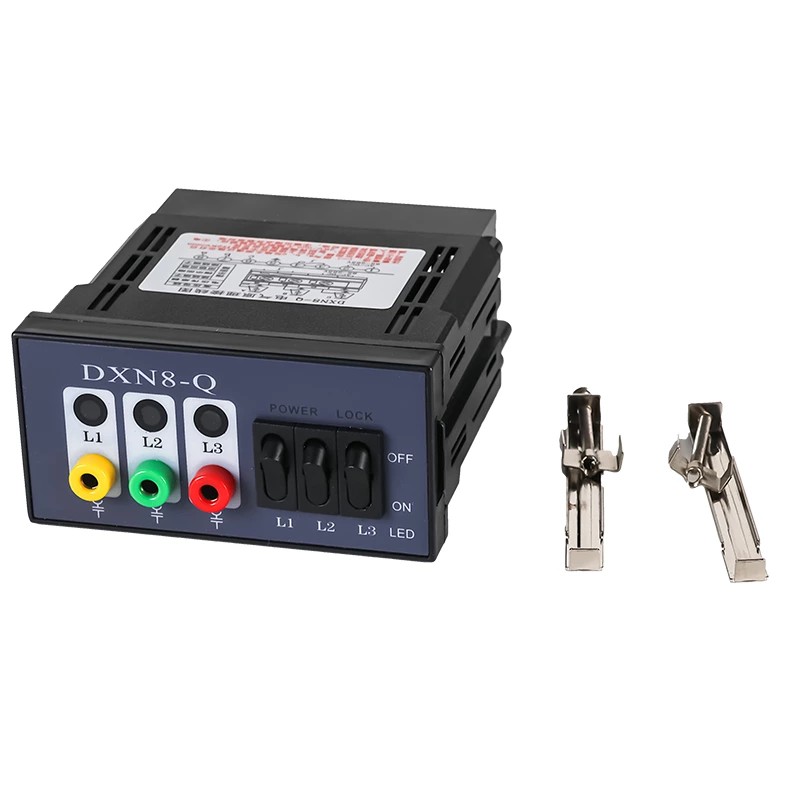

La instalación es muy sencilla: el indicador viene con orificios estándar preperforados, por lo que no es necesario medir ni perforar en el sitio, lo que ahorra muchísimo tiempo. También incluimos un juego completo de piezas de montaje en el paquete: tornillos, juntas, todo lo que necesita. Los equipos en el sitio no necesitan herramientas especiales ni realizar trabajos de depuración complicados. Pueden arreglarlo y dejarlo listo para usar en solo un par de minutos, lo que también reduce los costos de mano de obra.

Ubicaciones típicas de instalación

Este dispositivo de visualización en vivo de alto voltaje para interiores tipo interbloqueo DXN8-T/Q se instala principalmente en posiciones clave de sistemas eléctricos interiores donde necesita ver claramente si algo está energizado. Se adapta a la mayoría de los equipos principales en configuraciones de distribución de alto voltaje, específicamente:
Barras colectoras entrantes (el punto de partida de la distribución de energía, necesita monitoreo las 24 horas del día, los 7 días de la semana para garantizar un suministro de energía estable)
Disyuntores (componentes de control principales: antes de realizar cualquier trabajo de mantenimiento, es absolutamente necesario confirmar que es seguro, y este indicador se lo indica de inmediato)
Transformadores principales (equipo clave de conversión de energía, necesita indicación de energía constante para realizar un seguimiento de su estado de funcionamiento)
Gabinetes de distribución (áreas con operación y mantenimiento frecuentes; tener indicaciones de seguridad claras aquí es crucial para mantener al personal fuera de peligro)
Otros equipos eléctricos interiores de alto voltaje (como cajas de conexiones de alto voltaje, reactores de alto voltaje, etc.)

Principio de funcionamiento

El dispositivo de visualización en vivo de alto voltaje para interiores tipo interbloqueo DXN8-T/Q funciona según el principio de acoplamiento de campo eléctrico; para decirlo en términos simples, utiliza el campo eléctrico de alto voltaje y el sensor incorporado para funcionar. Adopta muestreo inductivo sin contacto, por lo que puede detectar el estado de energización y mostrarlo desde una distancia segura. A diferencia de los detectores de contacto antiguos, este nunca toca directamente las partes vivas de alto voltaje. Esto no sólo es bueno para prolongar la vida útil del dispositivo, sino que también lo hace súper seguro para las personas que trabajan en el sitio.

Vamos a desglosar el proceso de trabajo paso a paso, bonito y fácil de entender:
Dentro del dispositivo hay tres unidades de sensores independientes. Cada unidad está conectada a las barras trifásicas A, B, C del sistema de alta tensión respectivamente. De esta manera, podemos detectar el estado de energización de las tres fases sin perder ninguna, sin puntos ciegos en la protección.

Durante la instalación, los tres sensores deben configurarse estrictamente de acuerdo con las normas nacionales de seguridad eléctrica. No tocan en absoluto las partes bajo tensión y mantienen una distancia de seguridad suficiente. Esto elimina por completo el riesgo de fugas eléctricas o cortocircuitos, haciendo que el proceso de instalación y uso sea totalmente seguro.

Cuando el equipo de alto voltaje esté bajo tensión, los sensores capturarán la señal del campo eléctrico emitida por las partes bajo tensión. Dentro del sensor, esta señal se convierte en una señal eléctrica estable, que luego se transmite al módulo de alimentación de la pantalla.

Una vez que el módulo de alimentación recibe esta señal válida, hará que las luces indicadoras trifásicas de la pantalla parpadeen, indicando claramente que el equipo de alto voltaje está energizado. Si no se detecta ninguna señal de campo eléctrico (es decir, no hay voltaje), las luces indicadoras permanecerán apagadas, dando una señal clara y segura.

Función de indicación de fallo

Además de la función básica de mostrar el estado de energía, este dispositivo de visualización en vivo de alto voltaje para interiores tipo interbloqueo DXN8-T/Q también ayuda con el diagnóstico de fallas; es muy útil para los equipos de mantenimiento en el sitio:

Detecta fallas de puesta a tierra monofásicas

Fase de falla al indicador APAGADO

Fases normales a indicadores que aún parpadean.

Permite la localización rápida de fallos sin herramientas adicionales

Reduce el tiempo de inactividad y el esfuerzo de mantenimiento.

Ventajas y valor del producto

1. Seguridad mejorada

Advertencia visual instantánea

Evita errores de evaluación de equipos activos

2. Bajo costo de mantenimiento

Estructura simple, baja tasa de fallas

Vida útil de 8 a 10 años

Funcionamiento sin mantenimiento

3. Fuerte compatibilidad

Adecuado para la mayoría de los sistemas HV interiores

Compatible con diferentes marcas de equipos

Simplifica las adquisiciones

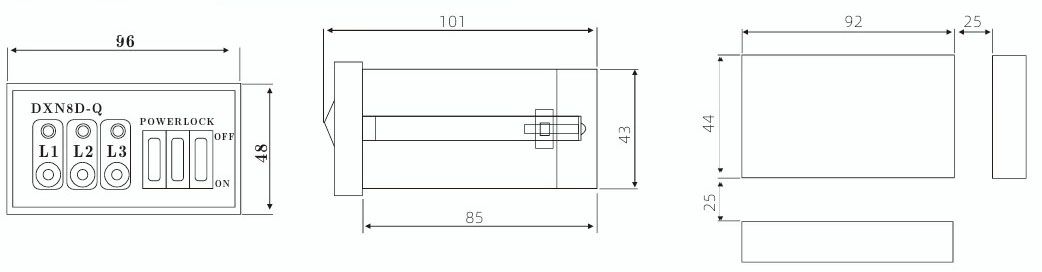

Forma y tamaño de apertura

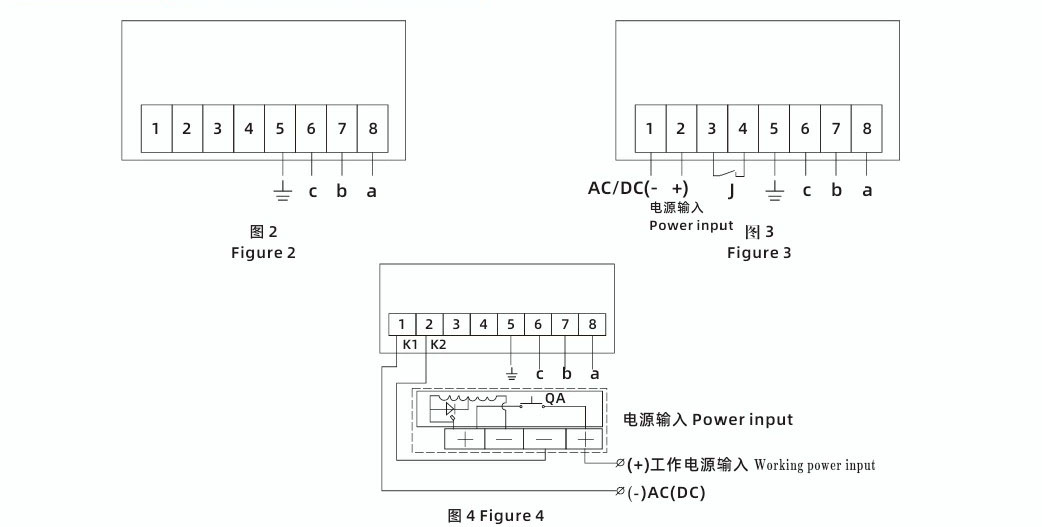

Diagrama de cableado de vista posterior
