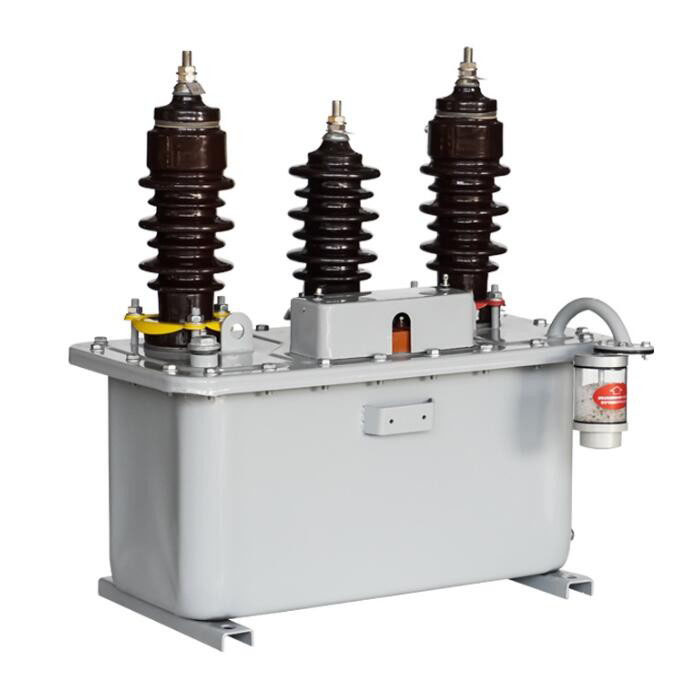

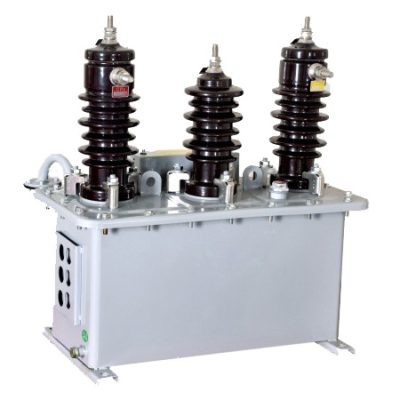

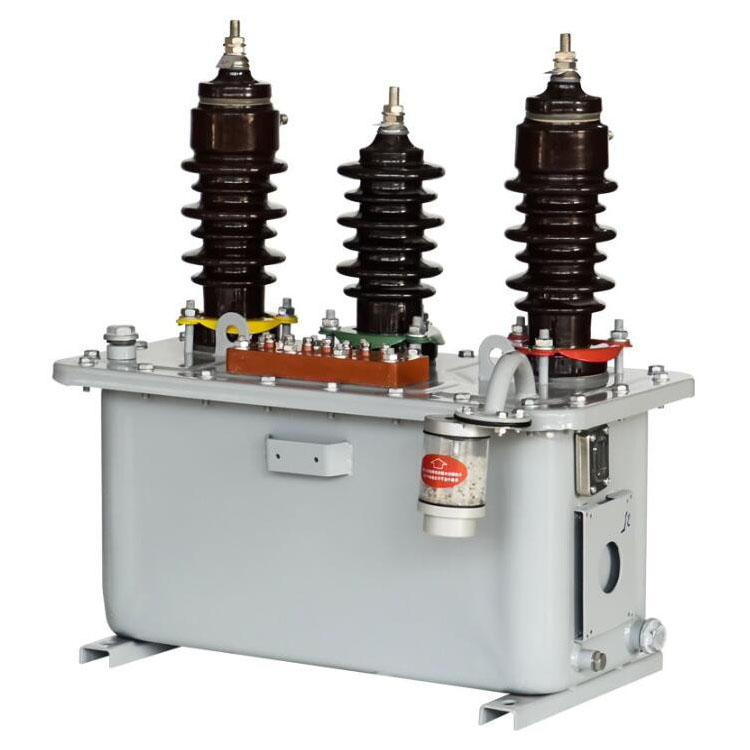

Transformador combinado sumergido en aceite para exteriores JLS-6/10

El duradero transformador combinado sumergido en aceite para exteriores JLS-6/10 de Comewill Factory no solo es impresionante a prueba de humedad, sino que también tiene un buen rendimiento: gran capacidad, tamaño pequeño, peso ligero, transporte e instalación convenientes. El cableado utiliza el tipo V/V trifásico, que puede medir con precisión la corriente, el voltaje y calcular la energía eléctrica, y también puede soportar condiciones complejas de trabajo en exteriores.

Adecuado para circuitos de CA de 50-60 Hz, con un voltaje nominal máximo de 10 kV, el transformador combinado sumergido en aceite para exteriores JLS-6/10 puede satisfacer las necesidades de medición exterior de subestaciones rurales e industriales. También puede equiparse con medidores de potencia y energía reactiva según las necesidades de adquisición, lo que es mucho más fácil de usar que los transformadores tradicionales sumergidos en aceite. Definitivamente es la elección correcta para reemplazar equipos viejos.

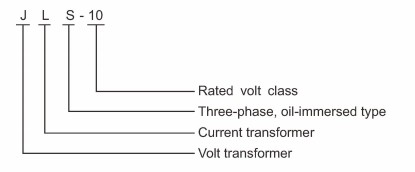

Designación de tipo

Construcción

La caja de medición del transformador combinado sumergido en aceite para exteriores JLS-6/10 adopta un diseño modular, que incluye dos transformadores de voltaje (PT) monofásicos y dos transformadores de corriente (CT). Tanto PT como CT son estructuras electromagnéticas, fijadas a las placas del depósito de combustible mediante pernos, con una disposición general compacta y robusta.
El tanque de combustible adopta un diseño cuadrado con buen rendimiento de sellado. La tapa de la caja y el cuerpo de la caja están conectados mediante pernos para garantizar el sellado. Hay dos anillos de elevación en la tapa de la caja para facilitar el levantamiento y transporte del equipo. El lateral del tanque de combustible está equipado con componentes clave, como un indicador de nivel de aceite, un perno de conexión a tierra y una válvula de drenaje de aceite, que facilitan el monitoreo diario de la operación, la protección de la conexión a tierra y el mantenimiento del drenaje de aceite.
Este diseño estructural considera plenamente el entorno de uso en exteriores, lo que garantiza un funcionamiento estable y confiable del equipo en diversas condiciones adversas.

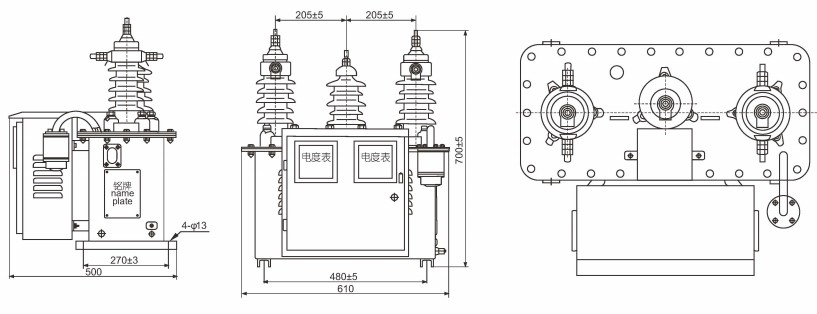

Esquema y dimensiones de la instalación

Dimensiones generales: JLS-6kV, 10kV (clase 0,2, clase 0,2S), adecuado para uso en sistemas de voltaje de 6KV y 10KV.

Precauciones de seguridad: inspección previa a la operación

Antes de poner en funcionamiento los transformadores combinados sumergidos en aceite para exteriores JLS-6 y JLS-10, es necesario eliminar la obstrucción de los orificios de ventilación en el amortiguador de goma en el medio del dispositivo a prueba de humedad. El orificio de ventilación debe mantenerse sin obstrucciones; de lo contrario, afectará el funcionamiento normal del equipo.
Este paso es un elemento de inspección necesario antes de poner el equipo en funcionamiento y se recomienda centrarse en confirmarlo durante la aceptación en sitio.

Al realizar el pedido, especifique lo siguiente:

Para comprar transformadores combinados sumergidos en aceite para exteriores JLS-6/10 de Welcome (Wenzhou) Electric Co., Ltd. y hacerlos fáciles de usar y compatibles con su sistema, hay varios puntos clave a tener en cuenta:
La coincidencia de parámetros debe ser precisa
Relación de transformación: ¿Cuáles son las relaciones de transformación de voltaje y corriente específicas de CT (transformador de corriente) y PT (transformador de voltaje) que necesita? Danos estos dos números para asegurarnos de que estén alineados con tu red eléctrica.
Precisión: ¿Qué nivel de precisión desea (como 0,2 o 0,2 S)? También existen parámetros para la salida secundaria que deben cumplir con sus requisitos de medición.
Medio ambiente: ¿Cuáles son los requisitos para el nivel de aislamiento del equipo? Necesitamos conocer el entorno operativo en el sitio, como la temperatura, la altitud y la presencia de gases corrosivos, para que "resista" allí.
La calidad y la certificación deben ser fiables.
Mire la marca y las calificaciones: elija una marca sólida y de buena reputación como Welcome (Wenzhou) Electric Co., Ltd. Verifique si el producto ha pasado las pruebas de acceso a la red de instituciones autorizadas como State Grid y Southern Power Grid.
Centrarse en los componentes centrales: comprender los materiales y procesos de los componentes centrales, como el núcleo de hierro, el devanado y el tanque de aceite de los transformadores. Los productos de alta calidad suelen utilizar materiales sólidos y una artesanía exquisita.
La instalación y el mantenimiento deben ser convenientes
Comodidad de instalación: considere el tamaño y el peso del equipo, así como las condiciones de instalación en el sitio (como la capacidad de carga de los postes de energía y el espacio de instalación). El diseño dividido de la serie JLS suele ser más conveniente para la instalación y el mantenimiento in situ.
¿Es conveniente el mantenimiento? Pregunte si es conveniente el mantenimiento de componentes como fusibles y pernos de conexión a tierra. Un producto bien diseñado se puede mantener con la mitad de esfuerzo.
Es necesario garantizar el servicio posventa.
El período de garantía debe ser claro: comprenda el período de garantía y el alcance del producto. Un fabricante seguro ofrecerá un período de garantía más largo.
Se debe contar con soporte técnico: elija proveedores que puedan brindar soporte técnico oportuno y servicios in situ. Una vez que hay un problema con el equipo exterior, la velocidad de respuesta es crucial.
