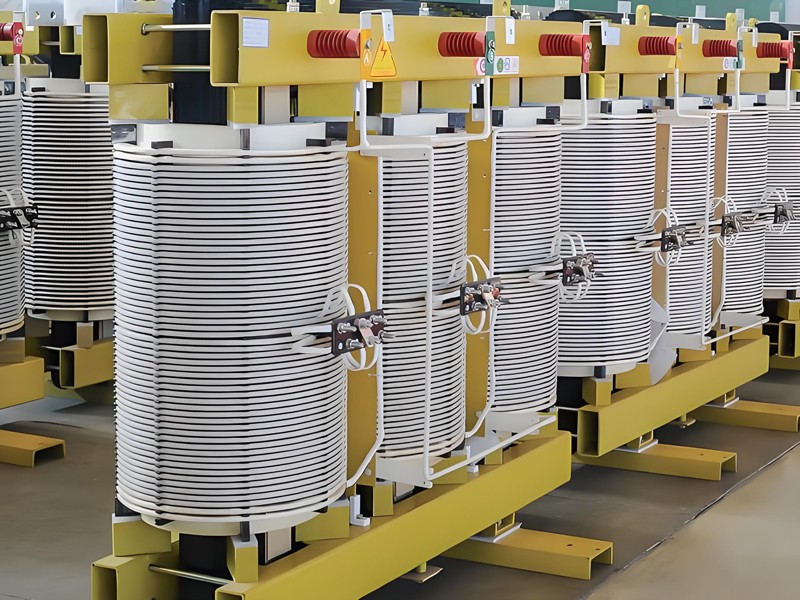

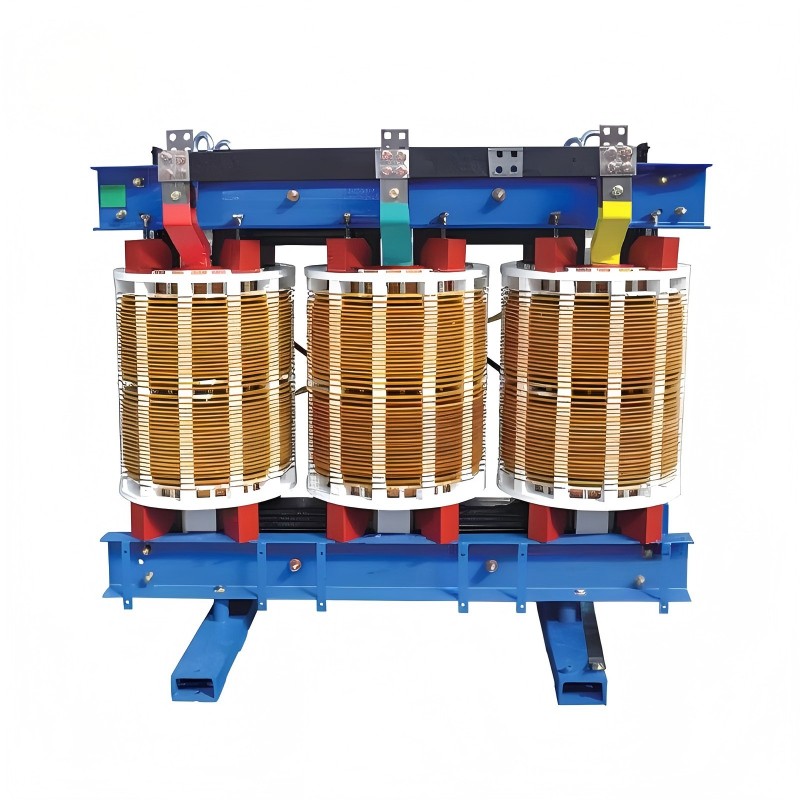

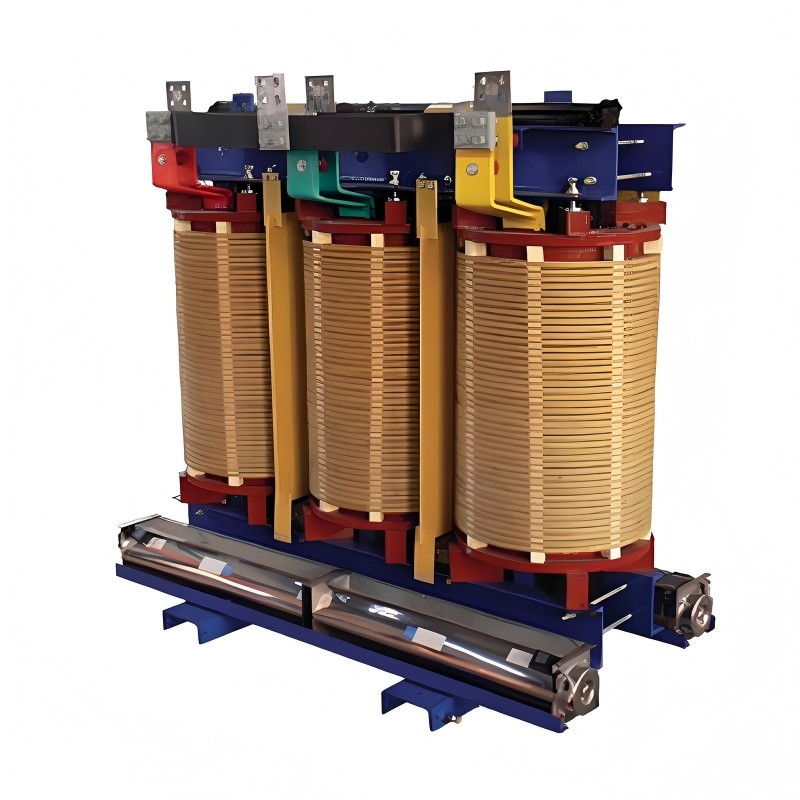

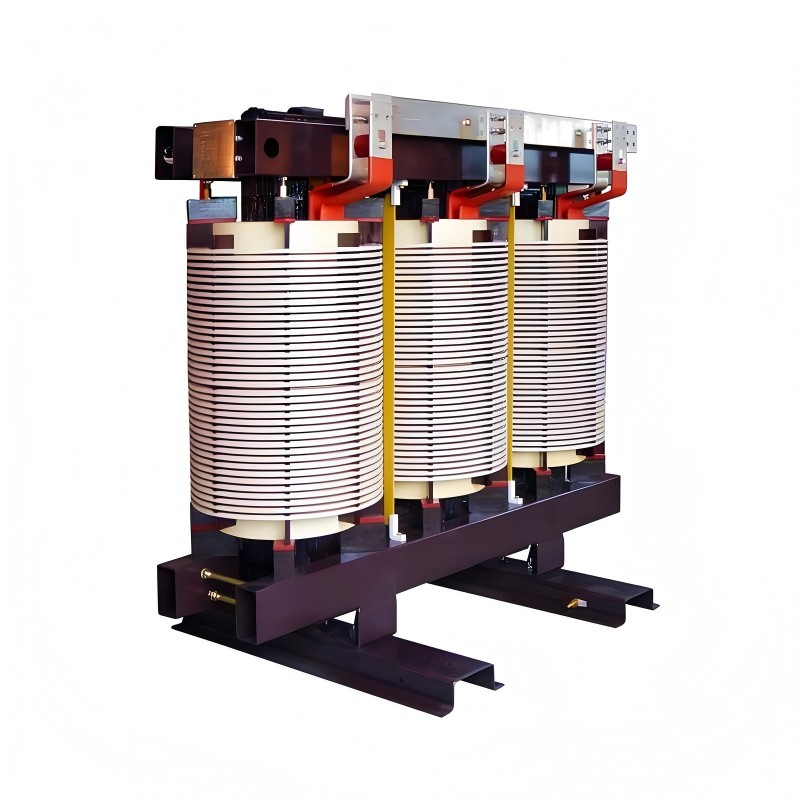

El transformador de tipo seco trifásico no encapsulado serie SGB de Comewill factory es una solución para usuarios que buscan comprar transformadores de tipo seco para aplicaciones industriales y comerciales. Diseñado con aislamiento de última generación, optimización del circuito magnético y construcción modular, este transformador ofrece alta seguridad, eficiencia y adaptabilidad ambiental.
El transformador de tipo seco trifásico no encapsulado de la serie SGB es un transformador de tipo seco no encapsulado que utiliza tecnología avanzada de impregnación por presión de vacío (VPI) en lugar de la fundición de resina tradicional. Está diseñado específicamente para:
Transformación de energía de media tensión a baja tensión (10–35 kV / 0,4 kV)
Instalaciones interiores y semiexteriores.
Aplicaciones que requieren alta seguridad contra incendios y resistencia a la humedad.
El transformador seco no encapsulado trifásico serie SGB integra múltiples tecnologías avanzadas para garantizar un funcionamiento confiable y eficiente:
1. Diseño avanzado de núcleo magnético
Acero al silicio laminado de alta permeabilidad
La estructura de vuelta escalonada reduce la pérdida del núcleo
Suprime eficazmente la distorsión del tercer armónico
2. Sistema de aislamiento de alto rendimiento
Sistema de aislamiento dual (clase H + NOMEX®)
Excelente resistencia térmica y rigidez dieléctrica.
Resistente a la corrosión química y la humedad.

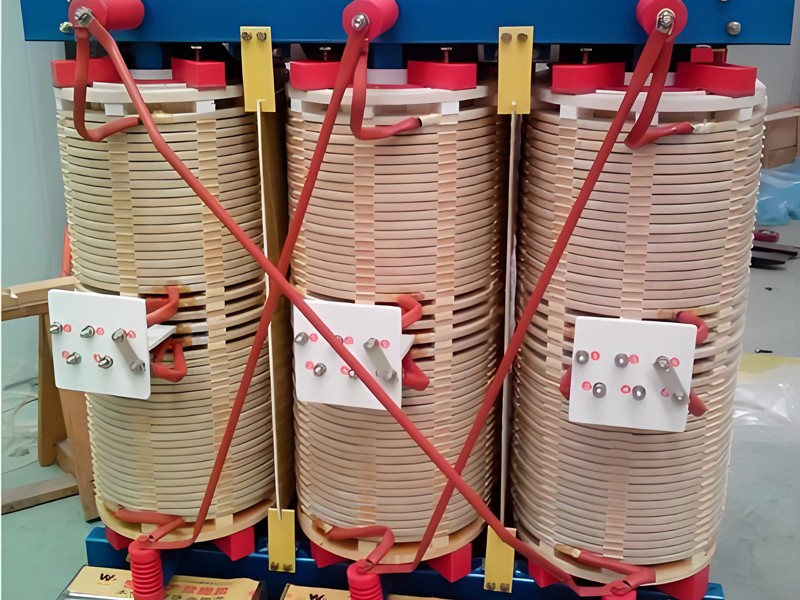

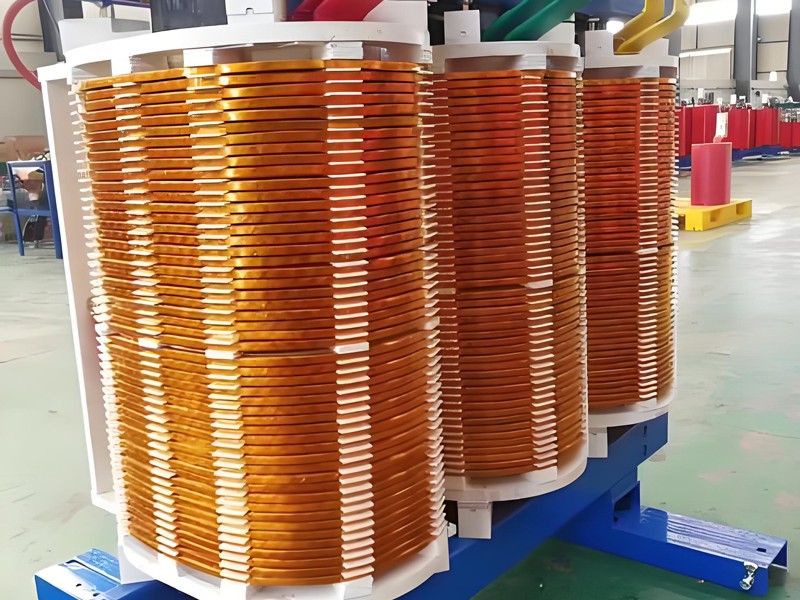

3. Estructura de bobinado optimizada
Alto voltaje: estructura de torta en capas
Bajo voltaje: bobinado de lámina para una distribución uniforme de la corriente
Resistencia a cortocircuitos y resistencia mecánica mejoradas.
4. Gestión térmica eficiente
El diseño de ventilación abierta mejora la eficiencia de enfriamiento
Los materiales de baja pérdida reducen la generación de calor.
Operación estable incluso en ambientes con >95% de humedad
5. Proceso de fabricación de VPI
Impregnación secundaria a presión de vacío.
Fuerte capacidad a prueba de humedad y resistente a la contaminación
Descarga parcial extremadamente baja, vida útil prolongada
6. Seguridad y protección del medio ambiente
Diseño no inflamable y a prueba de explosiones
Materiales totalmente reciclables
Cumple con los estándares ambientales internacionales.
| Capacidad nominal (kVA) | Tensión nominal | grupo de vectores | Pérdida sin carga (W) | Pérdida de carga (W) | Corriente sin carga (%) | Tensión de impedancia (%) | ||||||||||
| Alto voltaje (kV) | Rango de golpeteo (%) | BT (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120℃ | 120℃ | 120℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 o ±2 X 2,5 | 0.4 | Dyn11 o Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Plataformas marinas y entornos marinos
Plantas químicas y petroquímicas.
Edificios comerciales de gran altura y centros de datos
Aeropuertos, hospitales y sistemas de tránsito ferroviario.
Instalaciones de fabricación industriales
Regiones húmedas o de alta temperatura (climas tropicales)
La estructura modular y abierta hace que el mantenimiento del transformador seco trifásico no encapsulado serie SGB sea simple y rentable:
Inspección periódica
Compruebe si hay acumulación de polvo y limpie los canales de ventilación.
Inspeccione las conexiones para ver si están flojas o sobrecalentadas.
Monitoreo Ambiental
Asegure una ventilación adecuada y evite la contaminación excesiva.
Mantenga la humedad dentro de los límites recomendados cuando sea posible.
Pruebas eléctricas
Mida periódicamente la resistencia de aislamiento.
Monitorear las condiciones de carga y el aumento de temperatura.
Mantenimiento preventivo
Limpiar los devanados y las superficies del núcleo.
Inspeccione en busca de signos de corrosión o degradación del aislamiento.
