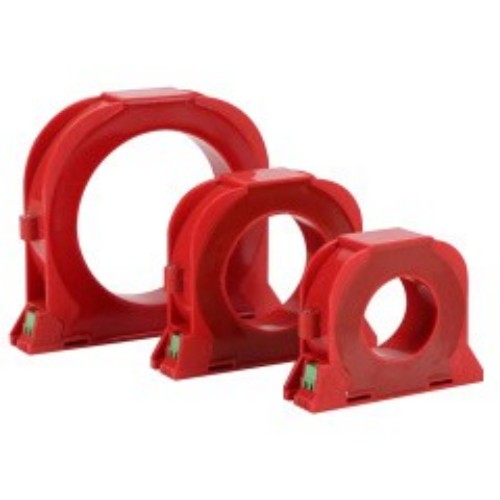

Como fabricante profesional en China, a Comewill le gustaría ofrecerle un transformador de corriente de secuencia cero tipo CTK personalizado. La función principal del it es capturar el componente de secuencia cero de la corriente: la suma de las corrientes trifásicas, también conocida como "corriente de línea neutra" en la industria, porque esta parte de la corriente fluye en el conductor neutro del sistema trifásico. Para proyectos de adquisiciones con requisitos de protección de seguridad eléctrica, el rendimiento de detección precisa de este producto es un punto destacado importante, que es muy adecuado para diversos escenarios que requieren un monitoreo confiable de fallas de conexión a tierra.
En el uso práctico, los transformadores de corriente de secuencia cero tipo CTK se utilizarán junto con dispositivos de protección de relés o sistemas de señales. Cuando ocurre una corriente de conexión a tierra de secuencia cero en el sistema de energía (como una descarga eléctrica o una falla de fuga en el circuito), el lado secundario del transformador emitirá la corriente de secuencia cero correspondiente, lo que desencadenará la acción del equipo conectado a la línea secundaria, como cortar el suministro de energía, emitir señales de alarma, etc., logrando en última instancia la protección y monitoreo del circuito y el equipo. Para el comprador, la colaboración perfecta con el equipo de soporte mejora en gran medida el valor de aplicación práctica del producto.
Durante la instalación, este transformador generalmente se monta en el conductor neutro de un sistema trifásico y puede emitir una señal proporcional al componente de corriente de secuencia cero. Vale la pena mencionar que incluso si la corriente de falla es pequeña, puede detectar con precisión fallas de conexión a tierra, lo que resuelve un problema clave en la protección de la seguridad eléctrica. Con él se pueden evitar daños al equipo debido a fallas y se puede reducir el riesgo de descarga eléctrica al personal. Por lo tanto, es una opción de compra popular en sistemas de distribución de energía, centros de control de motores y otros dispositivos eléctricos propensos a fallas de conexión a tierra.
Si existe la necesidad de adquisición a granel, personalización o consulta técnica de transformadores de corriente de secuencia cero tipo CTK, Welcome (Wenzhou) Electric Co., Ltd. puede proporcionar servicios profesionales integrales para satisfacer las diversas necesidades de proyectos en diferentes campos como industria, comercio e infraestructura.
| Parámetros eléctricos | Parámetros mecánicos | ||
| Frecuencia | 50~400Hz | Caparazón | ABS (retardante de llama grado 94-V0) |
| Entrada nominal | 10mA~5A | Bobina | PBT |
| Rango de medición | 10% en ~ 130% en | núcleo de hierro | Acero Ni/nanocristalino |
| Salida nominal | 0~1v (A o) 0~0,25mA | Estructura interna | Fundición de resina epoxi respetuosa con el medio ambiente |
| diferencia de proporción | ≤±0,1% | Plano de construcción | Fijación por tornillos |
| diferencia de fase | ≤±10 | Temperatura de trabajo | -25℃~ +75℃ |
| Rigidez dieléctrica | 2,5 kV/1 mA/1 min. | Humedad ambiental | ≤85% |
| Resistencia de aislamiento | CC 500 V/1000 MΩ/min. | Método de cableado | Tipo de terminal/cable trenzado blindado 1,5 m |

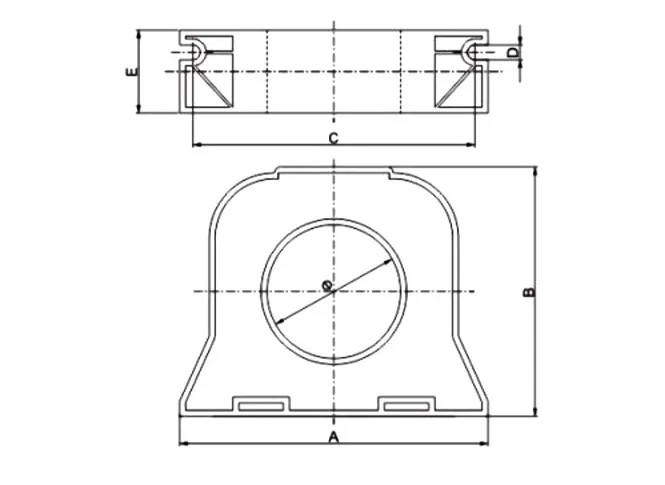

Dimensión mecánica (solo como referencia)
| Especificaciones del modelo | Dimensiones | ||||||
| Corriente de referencia | ø | A | B | C | D | E | |
| CTK-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| CTK-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| CTK-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| CTK-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1. Ventajas principales
Puede detectar con precisión corrientes desequilibradas: los transformadores de corriente de secuencia cero tipo CTK están diseñados específicamente para sistemas de energía trifásicos y pueden medir corrientes desequilibradas formadas por la suma de corrientes trifásicas. Si hay una fuga de corriente de falla de uno o varios conductores de fase a tierra, es decir, se produce una falla de conexión a tierra, se puede detectar de manera oportuna.
Sensibilidad extremadamente alta: este transformador puede detectar incluso pequeñas corrientes de defecto a tierra. De esta manera, puede evitar que el equipo se averíe debido a un mal funcionamiento, reducir el riesgo de descarga eléctrica al personal y hacer que el sistema eléctrico funcione de manera más segura.
Medición precisa: incluso en presencia de ruido fuerte u otras interferencias en el sitio, proporciona resultados de medición precisos para los transformadores de corriente de secuencia cero tipo CTK, que pueden proporcionar soporte de datos confiable para acciones de protección posteriores.
Instalación sin tocar el circuito: Es especialmente conveniente instalar sin desconectar el circuito ni detener la carga. Simplemente colóquelo sobre el conductor neutro del sistema trifásico sin afectar el normal funcionamiento del sistema.
Amplia frecuencia de adaptabilidad: la frecuencia de trabajo puede cubrir de 50 Hz a 400 Hz y puede adaptarse a cualquier escenario común de uso de electricidad con buena compatibilidad.
No afectar el funcionamiento del circuito: La carga en sí es muy baja, lo que no tendrá un impacto significativo en el funcionamiento del circuito, ni interferirá con la precisión de otros equipos de medición del sistema, asegurando el funcionamiento estable de todo el sistema eléctrico.
Escenario de monitoreo de incendios eléctricos
Sistema de protección contra incendios y fugas.
Dispositivo de protección de relé electromagnético.
Equipos de protección de microcomputadores, etc.
