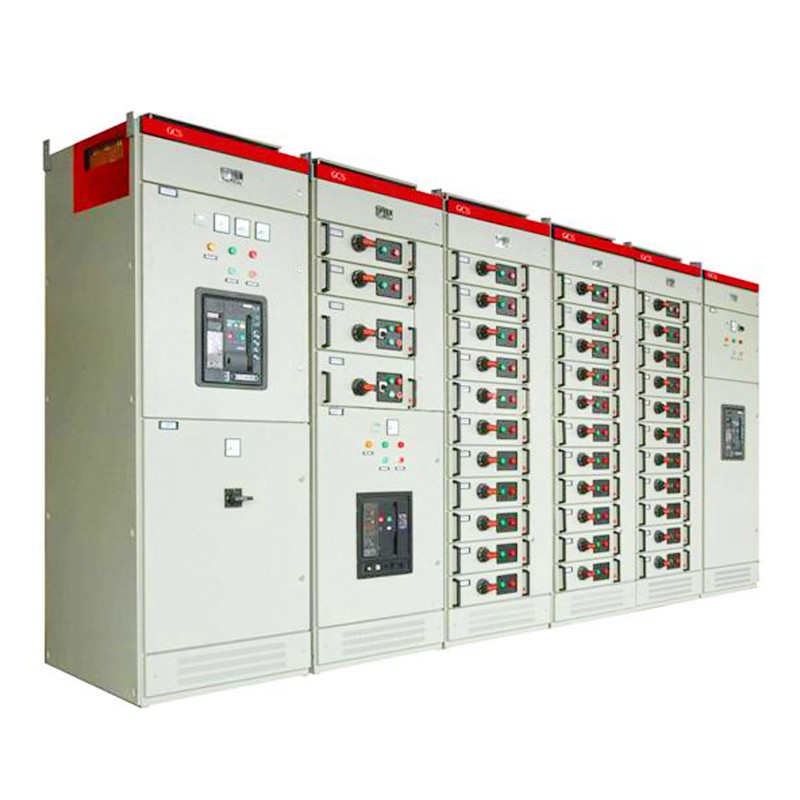

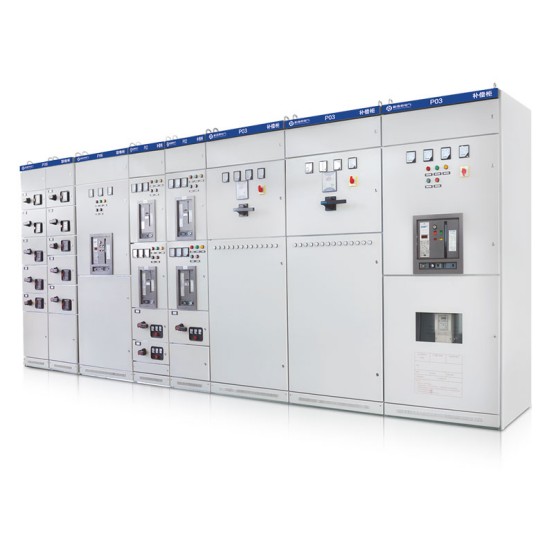

Aparamenta extraíble de bajo voltaje GCS

La aparamenta extraíble de bajo voltaje GCS de alta calidad de Comewill tiene altas capacidades de cierre y desconexión, buena estabilidad dinámica y térmica, una estructura avanzada y razonable, un esquema eléctrico flexible, un alto nivel de protección, seguridad y confiabilidad, facilidad de mantenimiento y excelentes indicadores de rendimiento técnico.

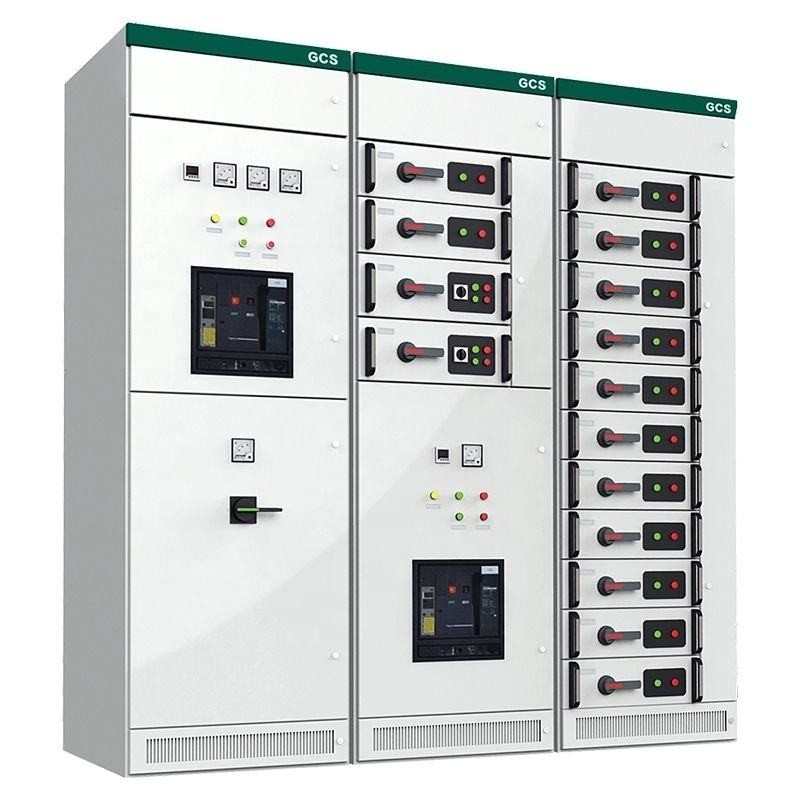

Característica

1.El marco del gabinete del tablero de distribución extraíble de bajo voltaje GCS adopta tecnología de doble plegado y está fabricado con placas de acero recubiertas de aluminio y zinc. Diseñado con orificios modulares de 25 mm (perfil K), el marco cuenta con una estructura sencilla y una durabilidad excepcional. Montado con conexiones precisas de pernos transversales y longitudinales, todo el marco no requiere mantenimiento durante toda su vida útil.
2.La carcasa del gabinete se somete a galvanoplastia y recubrimiento en polvo para una mayor protección. La cubierta superior del compartimento de barras horizontales es desmontable, lo que facilita la instalación de barras en sitio y reduce la complejidad operativa.
3. Las zonas funcionales dentro del gabinete están claramente divididas y comprenden principalmente compartimentos de unidades funcionales y compartimentos de cables. Cada unidad funciona de forma independiente con funciones aisladas, lo que garantiza que no haya interferencias mutuas entre diferentes componentes.
4.La barra colectora horizontal está montada horizontalmente en la parte inferior del gabinete, lo que mejora significativamente su capacidad para resistir la tensión eléctrica inducida por las corrientes de cortocircuito.
5.Con una estructura tipo cajón, el gabinete puede acomodar hasta 36 circuitos, cada uno con una corriente nominal de 400 A o menos. Los circuitos del cajón admiten la conversión de tres posiciones sin comprometer el grado de protección del gabinete.
6.Cada unidad funcional puede albergar un máximo de 11 cajones de tamaño completo o 22 cajones de tamaño medio (1/2), lo que ofrece opciones de configuración flexibles.
7. Los cajones están equipados con cinco posiciones operativas: Abierto, Cerrado, Prueba, Extraído y Aislado. Los indicadores de audio, visuales y textuales correspondientes proporcionan señales de estado claras para un funcionamiento intuitivo.

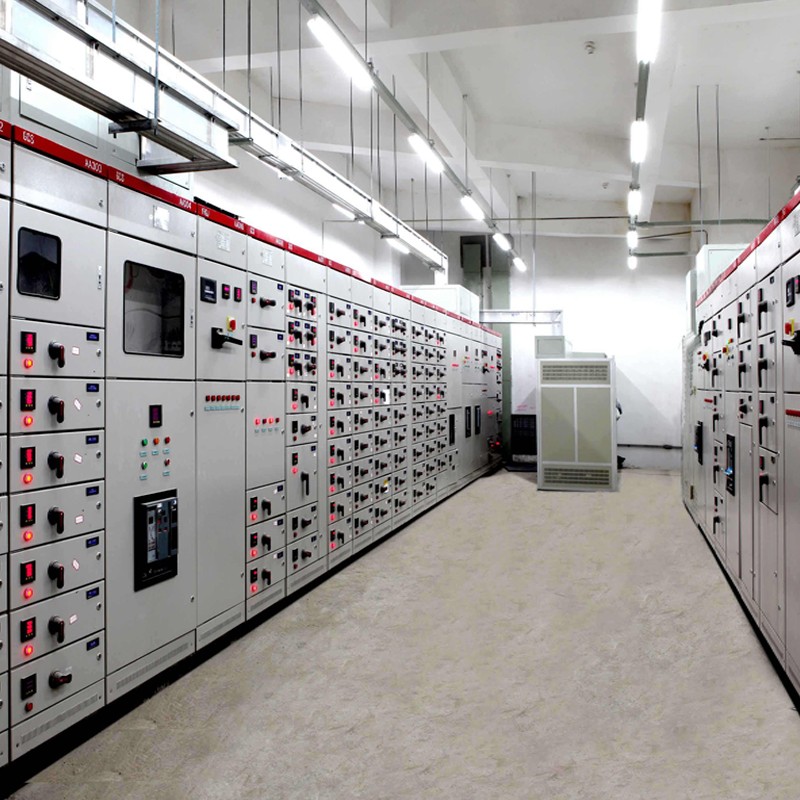

Descripción general del producto

El tablero de distribución extraíble de bajo voltaje GCS, desarrollado y suministrado de forma independiente por Welcome (Wenzhou) Electric Co., Ltd., es un conjunto completo de equipos de rendimiento superior diseñado para sistemas de distribución de energía de bajo voltaje, una opción ideal para adquisiciones de ingeniería, emparejamiento de proyectos y adquisición de equipos a granel. Al integrar una estructura modular científica con un rendimiento eléctrico confiable, este interruptor se adquiere y aplica ampliamente en escenarios clave como plantas de energía, talleres industriales, edificios de gran altura y complejos comerciales a gran escala, y sirve como un dispositivo central para el control de la distribución de energía y la asignación precisa de energía.
Su principal ventaja de adquisición radica en el diseño avanzado "extraíble": cada unidad funcional (incluidos disyuntores, contactores, etc.) se puede retirar o insertar fácilmente sin interrumpir el funcionamiento general del sistema. Esto simplifica significativamente los procesos de reparación y mantenimiento posteriores a la adquisición, minimiza el tiempo de inactividad del equipo y reduce efectivamente los costos generales de operación y mantenimiento para las partes encargadas de la adquisición.
Durante la producción, Welcome (Wenzhou) Electric Co., Ltd. se adhiere a estrictos estándares de control de calidad, adoptando materiales aislantes de alta calidad y técnicas de fabricación de precisión. El tablero está equipado con múltiples mecanismos integrales de protección de seguridad (protección contra cortocircuitos, protección contra sobrecargas, etc.), lo que le permite adaptarse de manera estable a entornos complejos de redes eléctricas y garantizar el funcionamiento seguro y continuo del sistema de distribución, cumpliendo plenamente con los requisitos de alta confiabilidad de los proyectos de adquisiciones. Además, su diseño modular flexible admite la expansión bajo demanda, que puede satisfacer con precisión las necesidades de adquisiciones personalizadas de diferentes proyectos para diferentes capacidades y modos de control, mejorando la adaptabilidad y la rentabilidad de las adquisiciones. Como equipo de distribución de energía de bajo voltaje rentable, eficiente y seguro, se ha convertido en una opción de adquisición confiable en el campo moderno de distribución de energía de bajo voltaje.
Este tablero extraíble de bajo voltaje GCS cumple totalmente con los estándares internacionales y nacionales relevantes, como IEC60439-1, GB7251.1 "Equipo de control y tablero completo de bajo voltaje" y GB/T 24274 "Equipo de control y tablero completo extraíble de bajo voltaje", lo que garantiza que los proyectos de adquisiciones cumplan con los requisitos de estandarización y cumplimiento, y proporciona una sólida garantía de calidad para las decisiones de adquisiciones.
‌

Condiciones ambientales de uso normal

Temperatura ambiente: La temperatura del aire ambiente no deberá exceder los +40 ℃ ni ser inferior a -5 ℃, y la temperatura promedio de 24 horas no deberá exceder los +35 ℃. Para proyectos de adquisición que impliquen un uso más allá del rango de temperatura anterior, el tablero extraíble de bajo voltaje GCS debe operarse a capacidad reducida para garantizar la seguridad operativa y la estabilidad del rendimiento.
Humedad relativa: cuando la temperatura ambiente máxima alcance +40 ℃, la humedad relativa no deberá exceder el 50 %. Se permite una humedad más alta a temperaturas más bajas (por ejemplo, 90 % de humedad relativa a +20 ℃). Durante la adquisición y posterior instalación, se deberá prestar suficiente atención a los riesgos potenciales de condensación causados ​​por cambios bruscos de temperatura para evitar fallas en el equipo.
Altitud: La altitud estándar del lugar de instalación no deberá exceder los 2000 m sobre el nivel del mar. Para proyectos de adquisición en áreas por encima de los 2000 m, el equipo debe tener la correspondiente reducción de potencia para su uso y los requisitos pertinentes deben especificarse claramente en el contrato de adquisición.
Condiciones del lugar de instalación: El tablero se instalará en lugares libres de riesgos de incendio, riesgos de explosión, polvo pesado, corrosión química y vibraciones o impactos severos. Las partes contratantes deberán confirmar que el entorno del sitio cumple con los requisitos anteriores antes de la entrega para garantizar la vida útil y la confiabilidad del equipo.
Negociación de entorno especial: si el entorno de uso real del proyecto de adquisición no cumple con los requisitos antes mencionados, la parte compradora se comunicará y negociará de inmediato con Welcome (Wenzhou) Electric Co., Ltd. para formular soluciones personalizadas (como actualizaciones de materiales especiales o mejoras estructurales) para garantizar el cumplimiento de las necesidades operativas del proyecto.

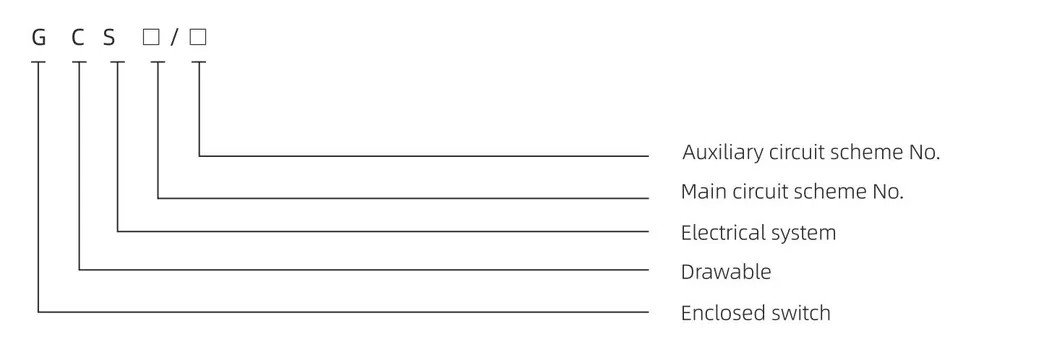

Principales parámetros técnicos

Nota: Para la solución de cableado posterior, se recomienda una profundidad de gabinete de 1000 mm.

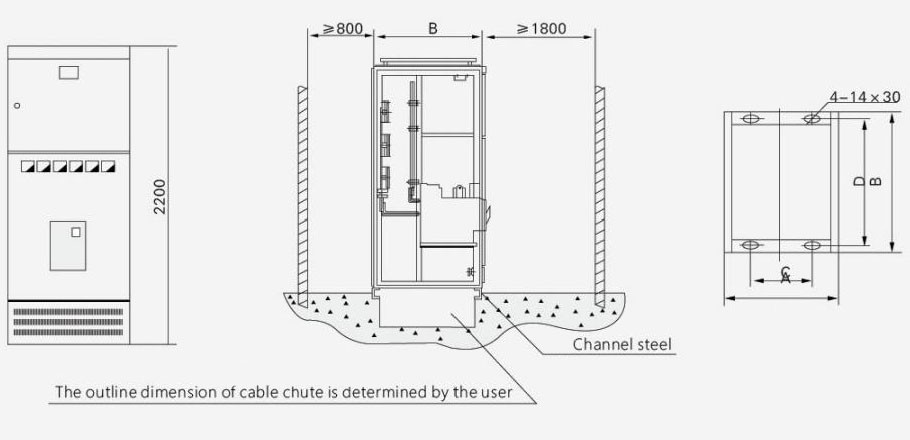

Diagrama de instalación

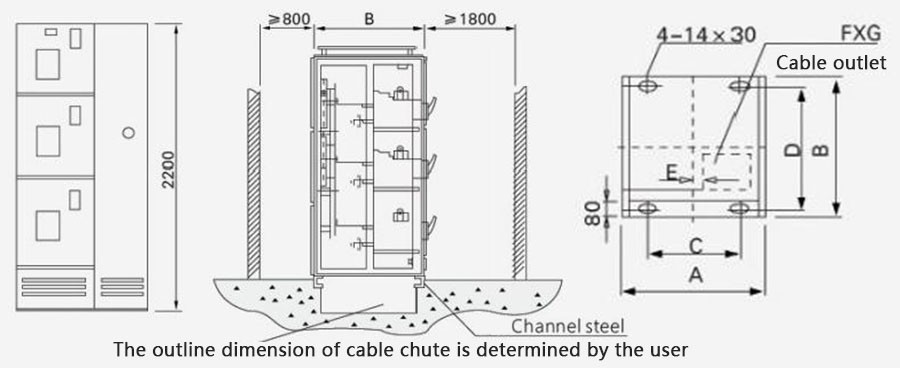

Figura 2 Diagrama de instalación del gabinete de PC

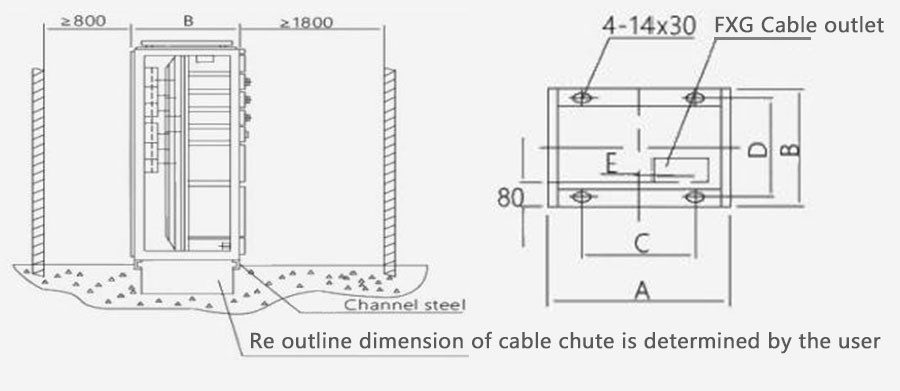

Diagrama de instalación del gabinete 3 MCC
