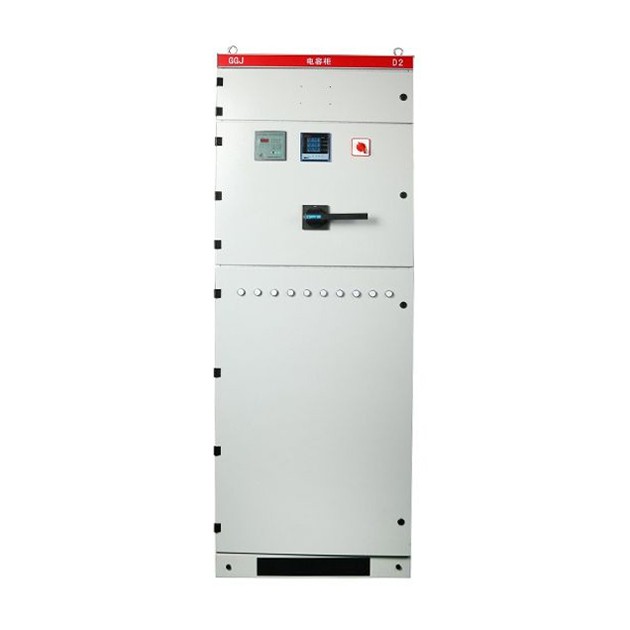

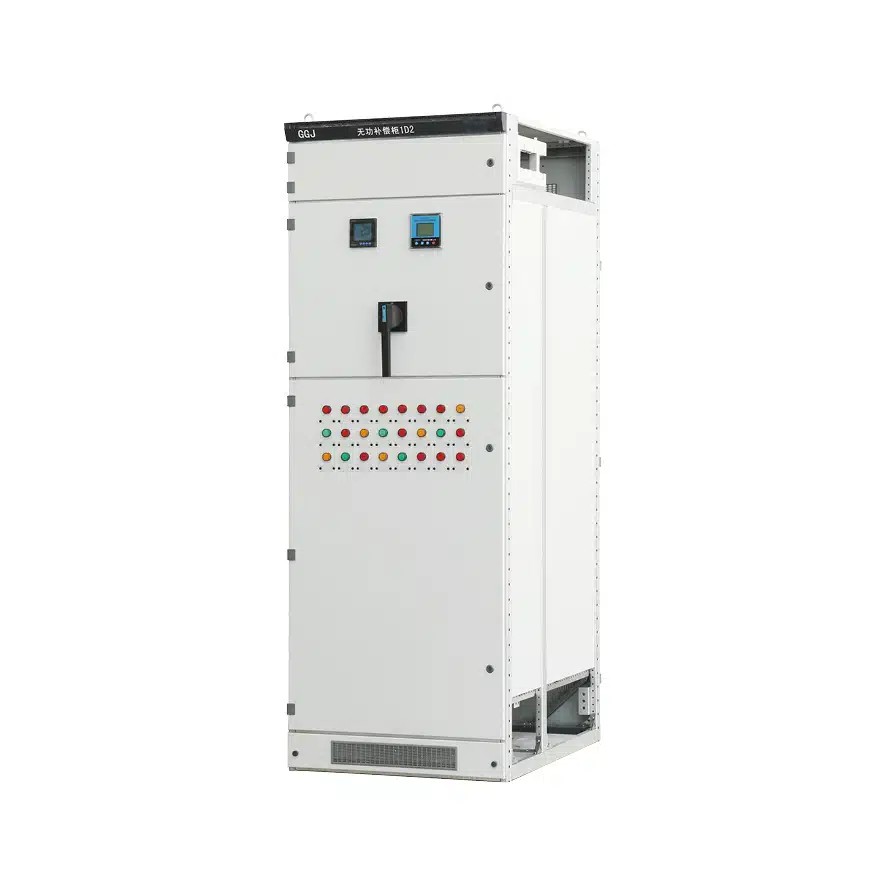

Dispositivo de distribución combinado de bajo voltaje GGJ

Como fabricante profesional en China, a la fábrica de Comewill le gustaría ofrecerle aparamenta combinada de bajo voltaje GGJ de calidad, que aumenta efectivamente el factor de potencia, reduce la pérdida de potencia reactiva y mejora la calidad del suministro de energía. Controlado por un controlador inteligente, ofrece funcionalidad completa y rendimiento confiable con compensación automática, capaz de elevar el factor de potencia por encima de 0,9.

El interruptor combinado de bajo voltaje GGJ proporciona una visualización en tiempo real del factor de potencia de la red, cubriendo rangos tanto retrasados ​​(0,00-0,99) como adelantados (0,00-0,99). Viene equipado con funciones integrales de protección contra sobretensión, armónicos excesivos, sobrecompensación, fallas del sistema, pérdida de fase, sobrecarga y más. Conserva los parámetros establecidos incluso durante cortes de energía y reanuda automáticamente la operación una vez que la red se estabiliza, sin necesidad de personal en el sitio.

Basado en el equilibrio de carga de la red, el interruptor combinado de bajo voltaje GGJ admite compensación fase por fase o modos de compensación mixtos. Con una fuerte capacidad antiinterferencia, soporta pulsos de interferencia de amplitud de 2000 V directamente desde la red, superando los estándares industriales nacionales. Cada hora, el dispositivo mide y registra tensión trifásica, corriente, frecuencia, potencia activa, potencia reactiva, factor de potencia, energía activa, energía reactiva en el lado de baja tensión del transformador, así como las tasas de distorsión total de tensión/corriente y el contenido de armónicos del 2.º al 25.º. Equipado con interfaces RS-232 y RS-485, permite la transcripción de datos a través de computadoras portátiles.

A través de la comunicación remota, logra lecturas inalámbricas de medidores, pruebas de dispositivos, configuración de parámetros y acceso a datos registrados y en tiempo real. Su función de análisis de datos incorporada admite el procesamiento, las estadísticas y la consulta de datos de carga operativa. Evalúa exhaustivamente la calidad del suministro de energía calculando la tasa de calificación de voltaje, la tasa de carga, la tasa de confiabilidad y la tasa de carga máxima. Los usuarios pueden verificar el factor de potencia, la potencia activa y la potencia reactiva para diferentes períodos de tiempo, generar curvas de voltaje de fase, corriente, factor de potencia, etc., e imprimir análisis completos e informes estadísticos.

Hacer cumplir los estándares

IEC439:《Equipos de control y aparamenta de baja tensión》
GB7251:《Aparamenta de baja tensión》

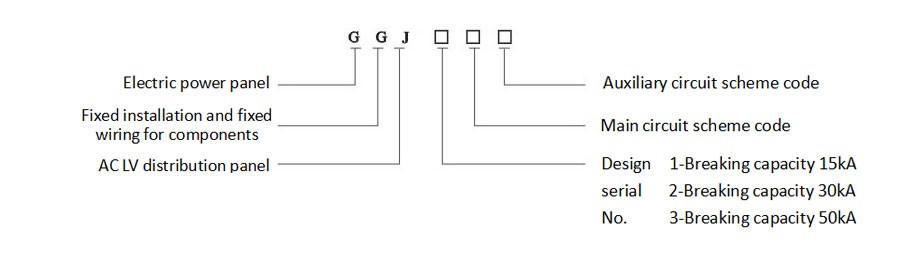

Descripción del tipo

Condición de servicio normal

1.La temperatura del aire ambiente no debe superar los +40 ℃ ni menos de -5 ℃, y la temperatura promedio de 24 horas no puede exceder los +35 ℃. Si se cruzan estos límites de temperatura, deberá reducir la capacidad de funcionamiento del dispositivo en función de las condiciones reales.
2.Este tablero combinado de bajo voltaje GGJ está diseñado para uso en interiores únicamente y la altitud del sitio de instalación no debe superar los 2000 metros.
3. Cuando la temperatura máxima alcanza los +40 ℃, la humedad relativa del aire ambiente debe permanecer por debajo del 50 %. A temperaturas más bajas, una humedad más alta es aceptable, por ejemplo, 90 % a +20 ℃. También debe tener en cuenta la condensación ocasional que podría formarse debido a las fluctuaciones de temperatura.
4.Durante la instalación, la inclinación del dispositivo desde el plano vertical no puede ser superior a 5° y toda la fila de gabinetes debe estar relativamente nivelada. Es importante instalar el dispositivo en un lugar libre de vibraciones e impactos severos, donde los componentes eléctricos no estarán expuestos a una corrosión excesiva.

Fortaleza

1.Por consideraciones de adquisición: El interruptor combinado de bajo voltaje GGJ de Welcome (Wenzhou) Electric Co., Ltd. viene con múltiples ranuras de ventilación tanto en la parte superior como en la inferior del gabinete. Este diseño crea un flujo de aire natural de abajo hacia arriba dentro del gabinete sellado, abordando de manera efectiva los desafíos de disipación de calor para un funcionamiento confiable.
2.La puerta de instrumentos del tablero, equipada con componentes eléctricos, y las piezas de montaje internas forman un circuito completo de protección de conexión a tierra, lo que garantiza una continuidad constante de la conexión a tierra en todo momento.

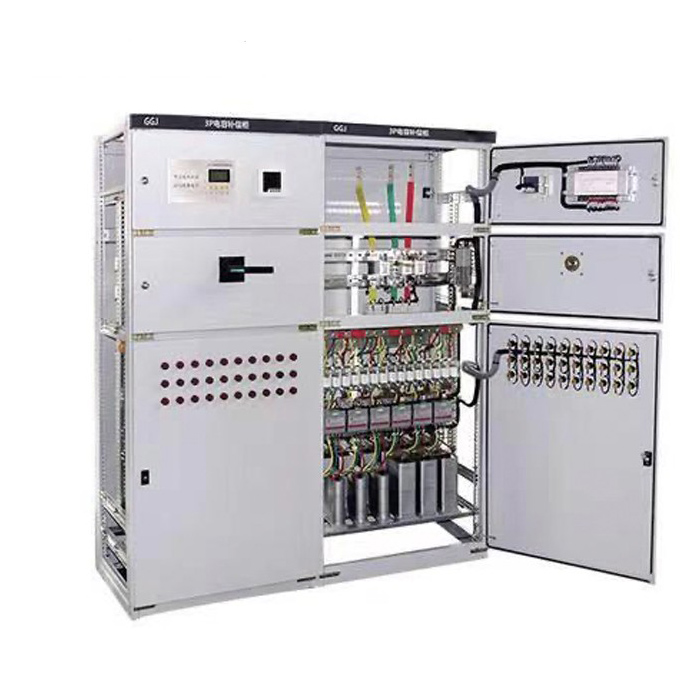

3.Colocamos las barras colectoras principales en la parte superior trasera del gabinete, junto con abrazaderas para barras colectoras tipo AMJ fabricadas con materiales DMC/SMC de poliéster insaturado de alta resistencia. Estas abrazaderas ofrecen resistencia mecánica y rendimiento de aislamiento excepcionales, mientras que la cubierta superior del gabinete extraíble simplifica el montaje y ajuste in situ de las barras colectoras principales.
4.El gabinete cuenta con un recubrimiento en polvo electrostático para una fuerte adhesión y todos los componentes internos se someten a tratamientos de galvanización y pasivación. Esto mejora las capacidades de “tres pruebas” del tablero: resistencia a la humedad, resistencia al polvo y resistencia a la corrosión, extendiendo su vida útil en diversos entornos.
5. Para adaptarse a las diferentes necesidades del proyecto, el tablero combinado de bajo voltaje GGJ admite múltiples opciones de entrada de cables (entrada superior, entrada inferior y entrada trasera) y ofrece una instalación flexible para proyectos de adquisiciones.

Instrucciones de pedido

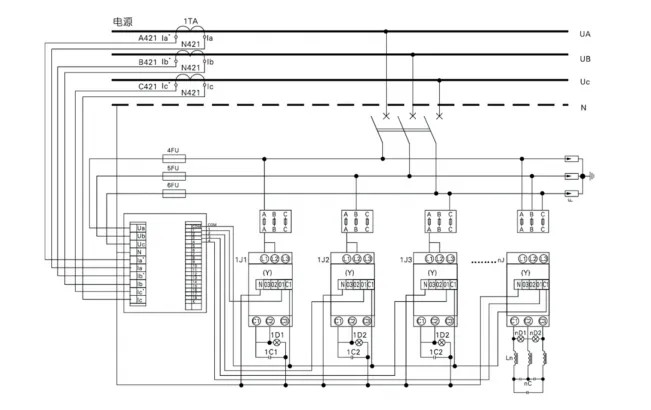

◇ Diagrama del circuito principal;
◇ Capacidad de compensación y método de compensación;
◇ Si no se ajusta a las condiciones normales de funcionamiento del producto, deberá especificarse con antelación.
