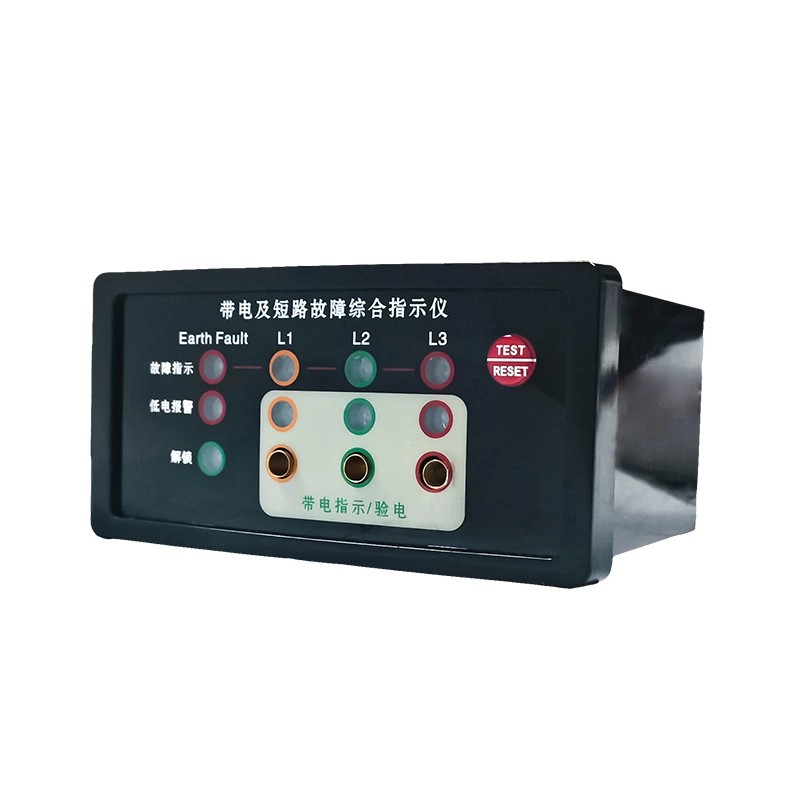

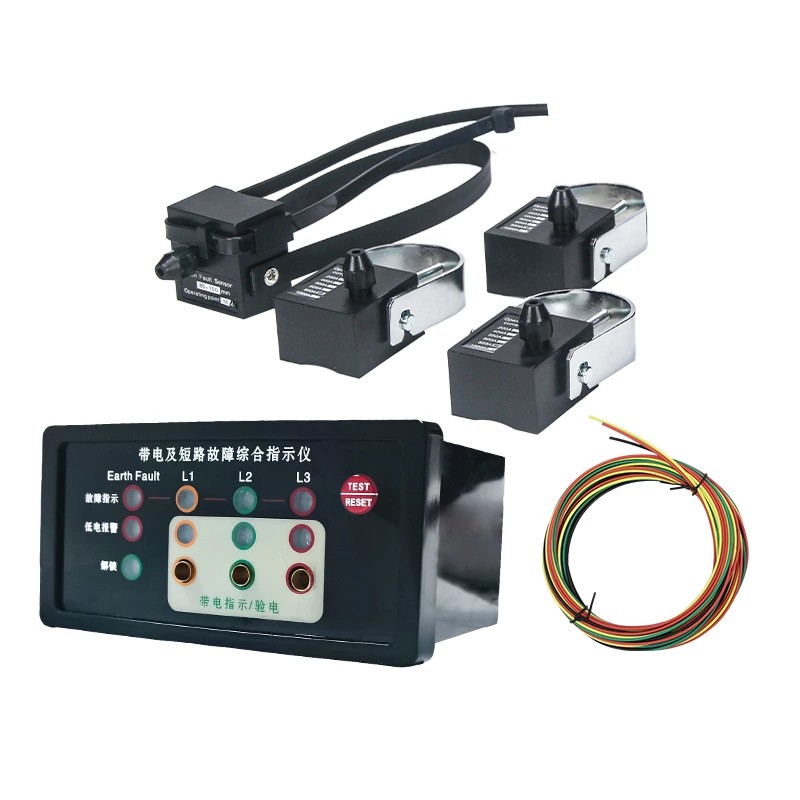

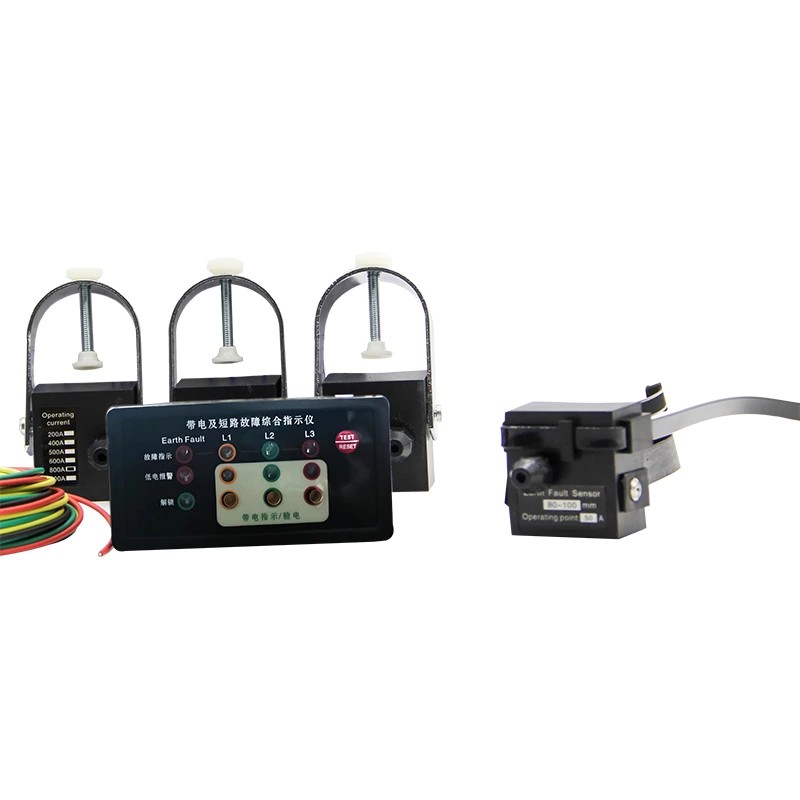

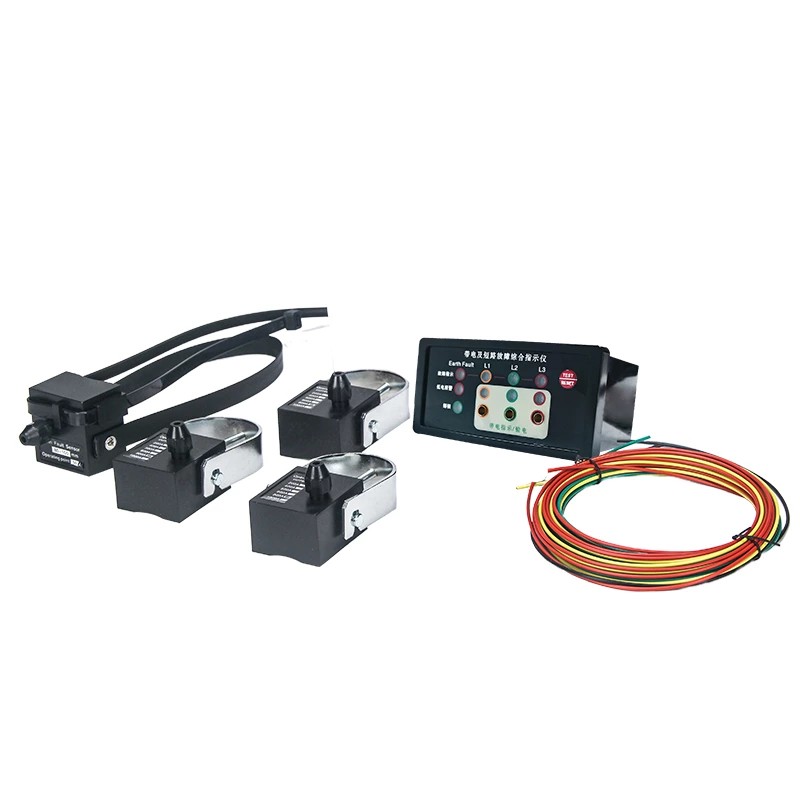

Indicador de falla de línea EKL-4DXN con estado activo

¿Qué es el indicador de falla de línea con estado activo EKL-4DXN?

El indicador de falla de línea con estado activo EKL-4DXN es un dispositivo de monitoreo en línea desarrollado por Comewill específicamente para redes de distribución y aparamenta de alto voltaje por debajo de 20 kV. Este dispositivo integra funciones de detección de fallas, indicación en vivo y verificación de fase. Utilizando un diseño modular y tecnología de comunicación de fibra óptica, puede operar de manera estable en entornos electromagnéticos complejos, brindando soporte confiable para inspecciones diarias y diagnóstico de fallas en sistemas de energía.

Características del producto

1. Funciones de alarma de falla central

Alarma de fallo de cortocircuito

Cuando ocurre un cortocircuito en la línea, el sensor de cortocircuito integrado en el indicador de falla de línea con estado en vivo EKL-4DXN captura inmediatamente la corriente de falla y transmite la señal de alarma a la computadora host a través de un cable de fibra óptica. La comunicación por fibra óptica tiene fuertes capacidades antiinterferencias, evitando la influencia del ruido electromagnético dentro del cuadro en la transmisión de la señal. Al recibir la señal, la computadora host activa la luz indicadora de falla de cortocircuito correspondiente, lo que ayuda al personal en el sitio a localizar rápidamente el circuito defectuoso.

Alarma de falla a tierra

El sensor de puesta a tierra monitorea continuamente la corriente homopolar de la línea. Cuando la corriente de falla a tierra alcanza o excede el umbral de alarma preestablecido, el sensor envía una señal a la unidad principal a través de fibra óptica y la unidad principal activa inmediatamente la alarma de falla a tierra. Esta función ayuda a detectar fallas a tierra de manera temprana, evita una mayor degradación del aislamiento del equipo y reduce el riesgo de descarga eléctrica.

2. Funciones relacionadas con el alto voltaje

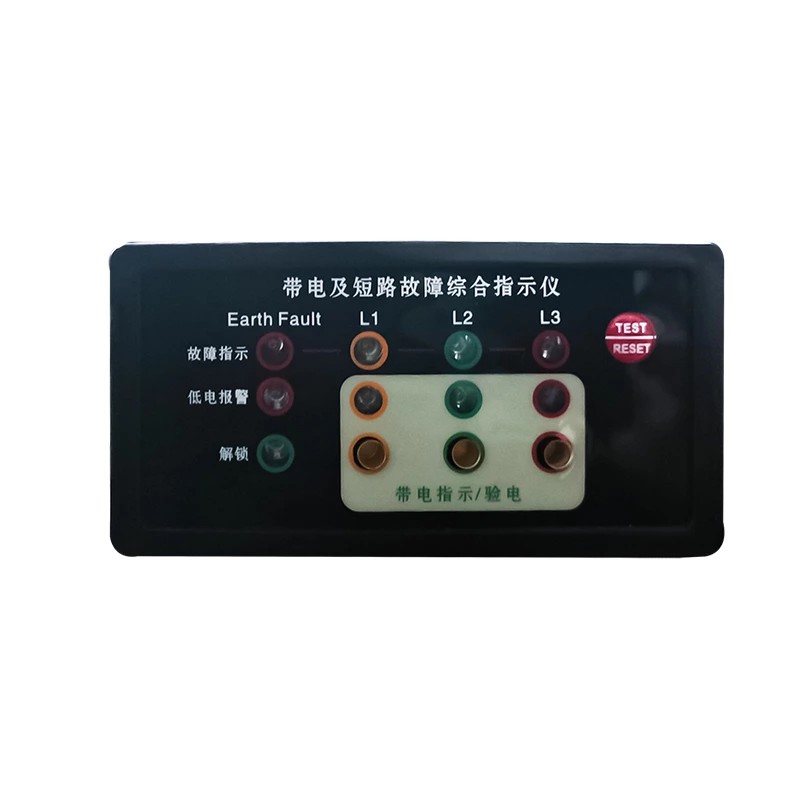

Indicador de estado activo de alto voltaje: El indicador de falla de línea Quality EKL-4DXN con estado activo monitorea continuamente el estado activo de las líneas de alto voltaje. El panel de la unidad principal está equipado con indicadores LED de alto brillo, correspondientes a las fases L1, L2 y L3 respectivamente. La frecuencia de parpadeo de los indicadores refleja aproximadamente el nivel de voltaje. Los LED se alimentan directamente del campo eléctrico de alto voltaje, sin consumir la batería incorporada de la unidad principal. Este diseño garantiza la continuidad de la indicación del estado en vivo y extiende la vida útil general de la batería.

Verificación de fase de alto voltaje: el panel de la unidad principal tiene una interfaz de verificación de fase dedicada. El personal de mantenimiento puede utilizar esta interfaz para probar y confirmar la precisión de la señal de entrada activa de alto voltaje y la indicación de falla. El uso de esta función para verificar la fase antes de realizar trabajos de mantenimiento o conexión de línea ayuda a evitar fallas en el equipo causadas por errores de fase.

3. Modos de reinicio flexibles

Para adaptarse a diferentes ritmos de trabajo en varios sitios, el EKL-4DXN ofrece tres modos de reinicio:

Restablecimiento automático: una vez solucionada la falla, el dispositivo puede restablecerse automáticamente en un momento preestablecido. Los intervalos de reinicio opcionales incluyen 8 segundos, 12 horas, 24 horas y 48 horas (el valor predeterminado de fábrica es 12 horas). Este modo es adecuado para sitios remotos o desatendidos, lo que reduce la frecuencia de los reinicios en el sitio por parte del personal de mantenimiento.

Restablecimiento manual: una vez resuelta la falla, el personal en el sitio puede presionar directamente el botón "Restablecer/Probar" en el panel del indicador de falla de línea con estado en vivo EKL-4DXN para borrar inmediatamente el estado de la alarma, asegurando que la indicación del dispositivo sea consistente con el estado actual de la línea.

Reinicio remoto: el dispositivo admite el envío de señales de alarma al centro de control y también puede recibir comandos de reinicio remoto desde el centro de control. Para grandes redes de distribución con numerosos dispositivos remotos, esta función ayuda a los despachadores a administrar de forma remota el estado de los dispositivos, lo que reduce las visitas innecesarias al sitio.

4. Funciones de autoprueba y alarma de bajo voltaje

Función de prueba automática: para garantizar que el equipo esté en condiciones normales de funcionamiento, el usuario puede presionar el botón "Reiniciar/Probar" en el panel de la unidad principal. En este momento, las luces indicadoras L1, L2, L3 y L4 parpadearán nueve veces y luego se reiniciarán automáticamente. La prueba también se puede finalizar manualmente presionando nuevamente el botón. Este sencillo proceso de autoprueba ayuda al personal a confirmar rápidamente que las funciones del indicador son normales antes de la operación, eliminando la necesidad de llevar instrumentos de prueba adicionales.

Alarma de bajo voltaje:

El indicador de falla de línea EKL-4DXN con estado activo funciona con una batería de litio incorporada. Cuando el voltaje de la batería es inferior al rango de funcionamiento normal, el dispositivo activará una alarma de bajo voltaje, lo que solicitará al usuario que reemplace la batería a tiempo. Esta función ayuda a evitar que el dispositivo no muestre con precisión la información de fallas debido al agotamiento de la batería, manteniendo así la confiabilidad continua del equipo.

5. Configuración de parámetros ajustables

Como fabricante profesional, Comewill permite a los usuarios ajustar múltiples parámetros de alarma según las condiciones operativas reales. Ya sea el umbral de corriente de cortocircuito, el umbral de corriente de tierra o el tiempo de reinicio automático, todo se puede configurar en el sitio, lo que permite que el equipo se adapte a diferentes condiciones de línea y requisitos operativos.

PARÁMETRO TÉCNICO
