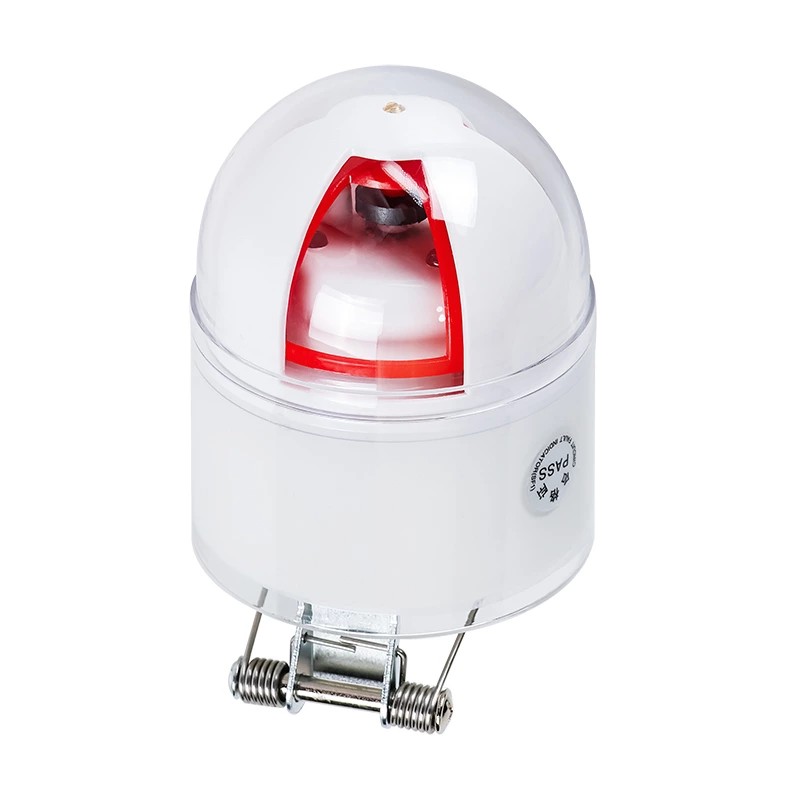

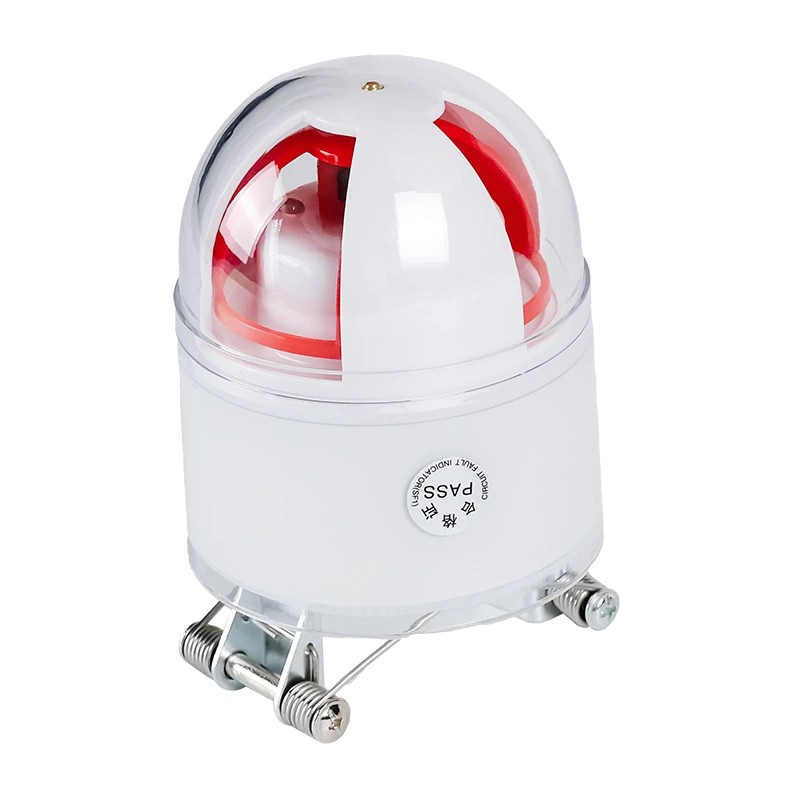

El indicador de fallas suspendido por resorte de compresión cuatro en uno de calidad JDG-F de Comewill es un dispositivo de detección de fallas electromagnéticas utilizado en sistemas de distribución de energía de media y baja tensión. Ayuda a los ingenieros de campo a determinar rápidamente la sección de una línea donde se ha producido una falla de cortocircuito.
Principio de funcionamiento
Cuando la corriente de cortocircuito fluye a través del conductor monitoreado, el dispositivo detecta el cambio repentino de corriente.
El mecanismo activa una tarjeta indicadora de fallo roja visible.
Los equipos de mantenimiento pueden localizar visualmente los indicadores activados a lo largo de la línea.
El punto de falla se identifica entre el último indicador activado y el primer indicador no activado.
Este método claro de zonificación reduce significativamente el tiempo de inspección en comparación con las patrullas de línea manuales.
El indicador de fallas suspendido por resorte de compresión cuatro en uno personalizado de Comewill JDG-F se usa ampliamente en redes de distribución de energía donde la localización rápida de fallas ayuda a reducir la duración de las interrupciones y mejorar la eficiencia del mantenimiento.
Un completo indicador de fallas suspendido por resorte de compresión cuatro en uno JDG-F integra varios módulos funcionales que trabajan juntos para garantizar una detección e indicación confiables.
Módulo de detección de corriente y voltaje
Este módulo detecta cambios en la corriente y el voltaje en la línea mediante inducción electromagnética y detección de campo eléctrico. Estos métodos de detección no requieren contacto directo con conductores energizados, lo que ayuda a mejorar la seguridad de la instalación.
Circuito de discriminación de fallas
El circuito interno analiza las variaciones de la señal para distinguir fallas de cortocircuito reales de fluctuaciones temporales o cambios de carga. Los componentes electrónicos y microcontroladores importados mejoran la estabilidad del procesamiento de señales.
Sistema de accionamiento del indicador mecánico
Una vez que se confirma una falla, el mecanismo de accionamiento activa la tarjeta indicadora fluorescente roja, que permanece visible hasta que se reinicia. La estructura mecánica está diseñada para brindar confiabilidad en exteriores y operación a largo plazo.

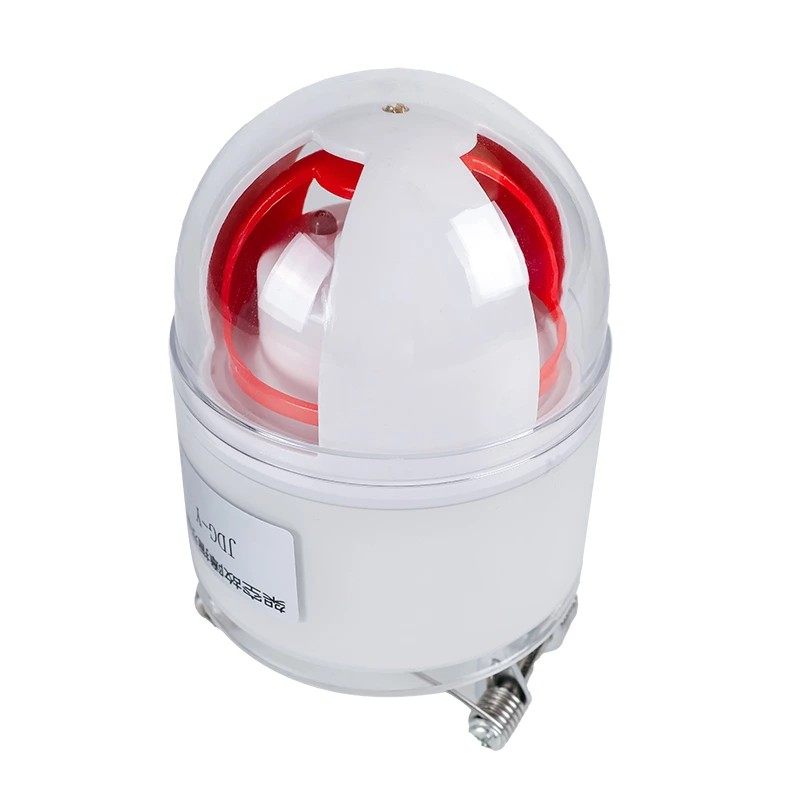

Pantalla de estado de falla
El dispositivo utiliza un revestimiento fluorescente de color rojo brillante para garantizar una visibilidad clara durante el día y en condiciones de iluminación nocturna. El mecanismo de visualización resiste la decoloración incluso después de una exposición prolongada a la radiación ultravioleta.
Reinicio retardado automático
Una vez eliminada la condición de falla, el indicador de falla suspendido por resorte de compresión cuatro en uno JDG-F se reinicia automáticamente después de un retraso preestablecido. Esta función reduce la necesidad de intervención manual en ubicaciones remotas.
Para respaldar el funcionamiento en exteriores a largo plazo, el indicador de fallas suspendido con resorte de compresión cuatro en uno Comewill JDG-F utiliza materiales y diseño estructural especializados.
Vivienda de calidad aeronáutica
La capa exterior se produce utilizando materiales de aviación de alta resistencia con tecnología de moldeo en un solo paso. El tratamiento de superficie con nanomateriales mejora la resistencia a la contaminación ambiental y al envejecimiento.
Componentes magnéticos niquelados
Los elementos magnéticos clave están niquelados para mejorar la conductividad magnética y mejorar el rendimiento de la detección electromagnética.
Resistencia a la intemperie
La estructura del cerramiento está diseñada para resistir:
radiación ultravioleta
Lluvia y polvo
Acumulación de contaminación
Esta construcción permite que el dispositivo mantenga un rendimiento estable en entornos de distribución de energía al aire libre.
El funcionamiento confiable durante muchos años es esencial para los equipos de monitoreo de líneas de distribución.
El indicador de fallas suspendido por resorte de compresión cuatro en uno JDG-F incluye:
Sistema de batería de alto rendimiento con una vida útil superior a 8 años
Diseño de circuitos electrónicos de baja potencia.
Control basado en microcontrolador para un funcionamiento estable
Estas características ayudan a garantizar que el dispositivo continúe funcionando durante múltiples ciclos de inspección sin mantenimiento frecuente.
El indicador de fallas suspendido por resorte de compresión cuatro en uno JDG-F está diseñado para instalación en línea viva, lo que significa que el dispositivo se puede montar sin apagar la línea de distribución.

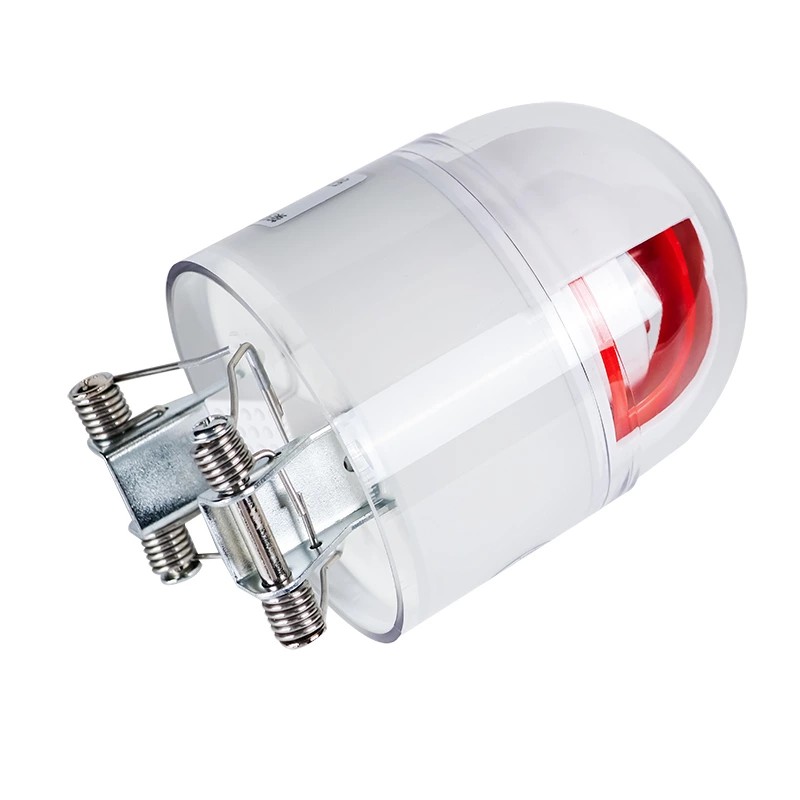

Estructura suspendida por resorte de compresión

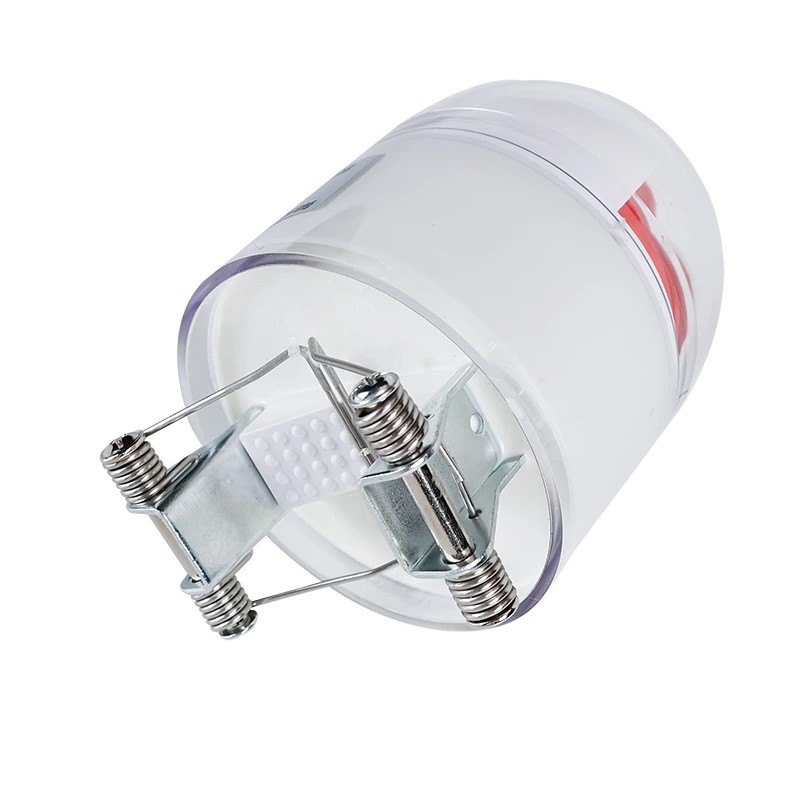

El indicador utiliza una estructura de resorte de compresión de alambre de tarjeta, lo que le permite sujetarse de forma segura a los conductores aéreos.
Las características clave de la instalación incluyen:
Instalación sin cortar conductores.
No es necesario un corte de energía durante la instalación
Estabilidad mecánica tanto en conductores desnudos como aislados.
Este diseño ayuda a las empresas de servicios públicos a implementar indicadores de fallas en las redes de distribución con una interrupción operativa mínima.
El indicador de falla suspendido por resorte de compresión cuatro en uno Comewill JDG-F se utiliza en varios escenarios de distribución de energía:
Líneas aéreas de distribución
Instalado en conductores de postes de servicios públicos para detectar y mostrar fallas de cortocircuito.
Sistemas de distribución de cables
Se utiliza en cables aéreos aislados o transiciones de cables subterráneos.
Monitoreo de Red de Distribución
Ayuda a los equipos de mantenimiento a identificar rápidamente las secciones de falla y organizar inspecciones específicas.
Operaciones de mantenimiento de servicios públicos
Admite una resolución de problemas más rápida y reduce el tiempo dedicado a inspecciones de patrulla de línea completa.
Como fabricante y fábrica en China, Comewill brinda soporte de producción y suministro de dispositivos de monitoreo de redes de distribución.
Las capacidades incluyen:
OEM y configuraciones de productos personalizados
Capacidad de producción estable para proyectos de ingeniería.
Control de calidad durante la fabricación y montaje.
El indicador de fallas suspendido por resorte de compresión cuatro en uno Comewill JDG-F está disponible para empresas de servicios públicos, contratistas de ingeniería y distribuidores de equipos eléctricos de todo el mundo que buscan un proveedor chino de dispositivos de detección de fallas fabricados en China.
Principio de detección de cortocircuitos:

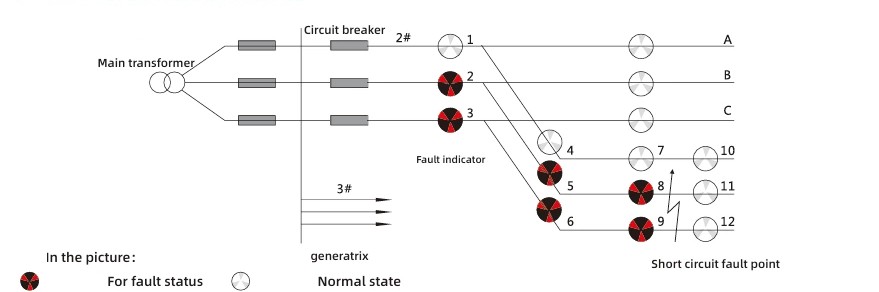

Con base en las características de las fallas de cortocircuito, el criterio de actuación es el cambio brusco de corriente acompañado del fallo de alimentación del dispositivo de protección. La lógica de interpretación del diagrama de indicación de falla es la siguiente: si los indicadores 2, 5 y 8 de la fase A y los indicadores 3, 6 y 9 de la fase C de la línea 2 se vuelven rojos, mientras que los indicadores 11 y 12 permanecen en blanco, entonces se puede determinar que ha ocurrido una falla de cortocircuito en ese punto de la línea de salida.
| Nivel de voltaje aplicable | 6~35KV | |
| Corriente de cable aplicable | ≤600A | |
| Diámetro de alambre aplicable | 16mm²≤d≤240mm² | |
| Tiempo de respuesta de acción | 0,06s≤t≤3s | |
| Tiempo de reinicio de acción | 6/12/24/36 horas opcional | |
| recuento de acciones | ≥5000 veces | |
| Consumo de energía estática | ≤10μw | |
| ambiente de trabajo | temperatura | -35℃~+75℃ |
| humedad | ≤95%RH(sin condensación) | |
| altitud | ≤1000 metros | |
