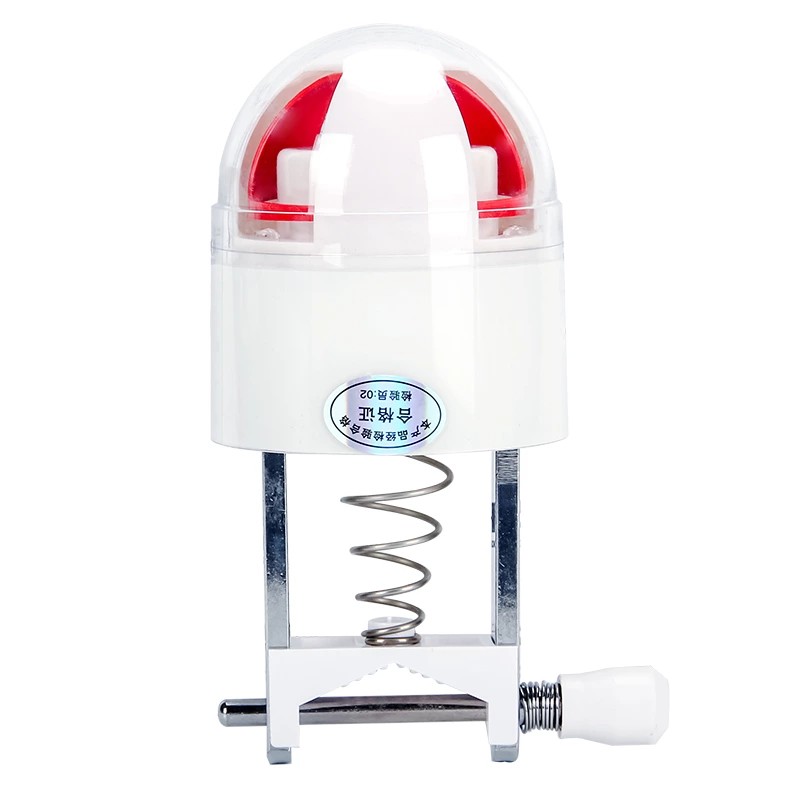

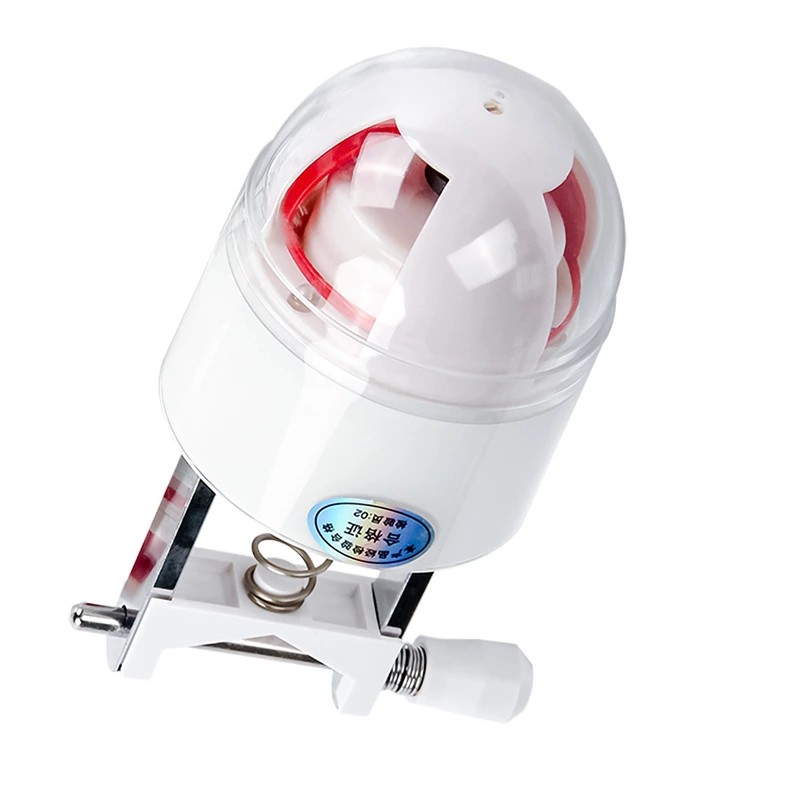

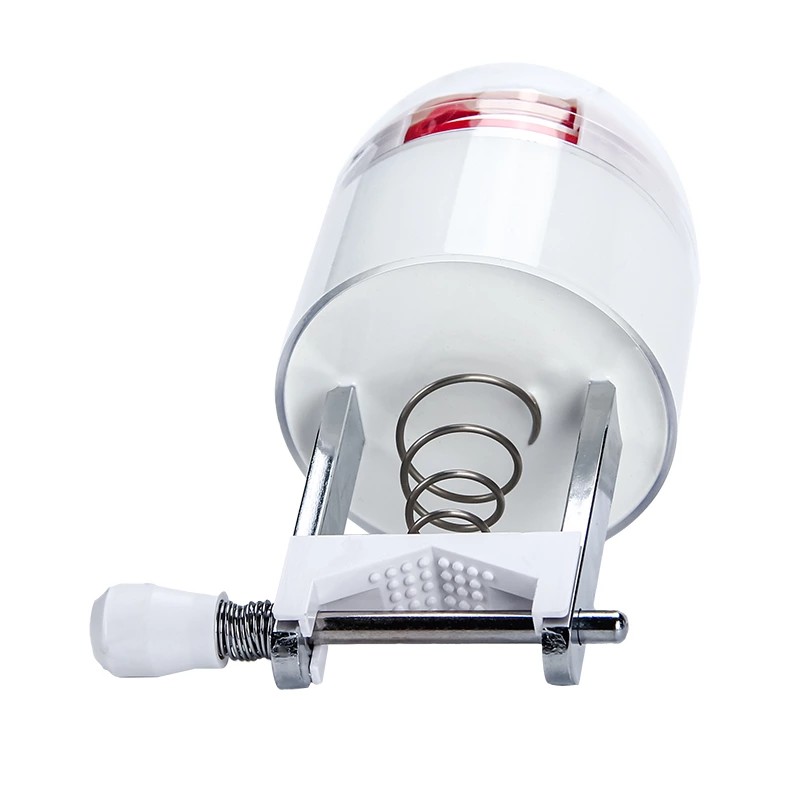

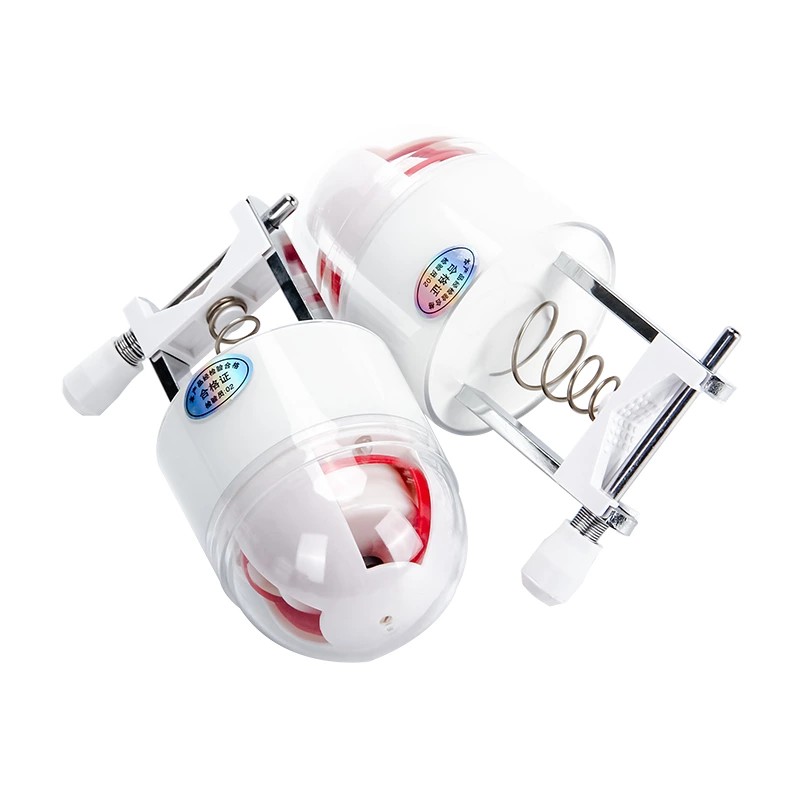

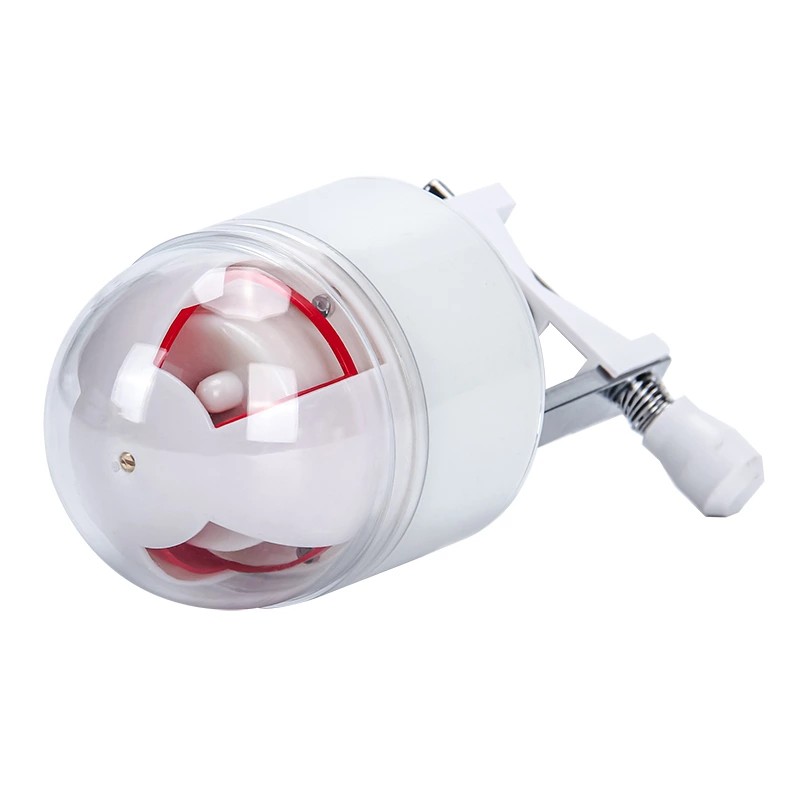

Indicador de fallas aéreo retráctil Localizador de puesta a tierra JDX

Como fabricante profesional en China, el localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil de alta calidad de Comewill utiliza inducción electromagnética sin contacto como principio de detección, proporcionando una indicación visual clara de una falla de cortocircuito a través de una señal roja abatible. La carcasa del dispositivo está tratada con materiales antienvejecimiento y la pantalla utiliza materiales fluorescentes, lo que garantiza una visibilidad clara incluso de noche. Para los clientes que requieren un inventario constante o parámetros personalizados, este producto de alta calidad se suministra directamente desde la fábrica a un precio bajo competitivo, lo que ayuda a los equipos de mantenimiento a acortar el tiempo de localización de fallas.

El localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil es un dispositivo de localización de fallas desarrollado por Comewill para líneas aéreas de distribución de energía. Este dispositivo monitorea los cambios en la corriente de línea mediante inducción electromagnética. Cuando ocurre una falla de cortocircuito, activa un mecanismo abatible mecánico para mostrar un indicador de falla rojo. Su estructura utiliza un proceso de moldeado de una sola pieza combinado con tecnología de tratamiento de nanosuperficies, lo que le confiere propiedades antiincrustantes y antienvejecimiento, lo que lo hace adecuado para el funcionamiento a largo plazo en líneas aéreas exteriores.

Principio de funcionamiento básico

1. Lógica de detección de fallas

El localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil detecta fallas basadas en el cambio repentino de corriente durante un cortocircuito. Cuando ocurre una falla de cortocircuito, la corriente de falla fluye a través del punto de instalación. El elemento de detección de corriente dentro del dispositivo detecta el cambio repentino de corriente y, simultáneamente, las acciones de protección posteriores hacen que la línea pierda energía. Estas dos condiciones juntas constituyen la base de la acción.

El indicador de falla JDX, instalado en la línea aérea, funciona detectando la corriente de la línea mediante inducción electromagnética. En condiciones normales de funcionamiento, el dispositivo se encuentra en modo de espera de bajo consumo de energía; cuando pasa una corriente de cortocircuito, la señal inducida excede un umbral preestablecido, lo que activa el mecanismo de accionamiento.

2. Método de localización de fallos

En las inspecciones reales, se instalan múltiples indicadores JDX a intervalos a lo largo de la línea. Cuando ocurre una falla, todos los indicadores desde el lado de la fuente de alimentación hasta el punto de falla se volverán rojos, mientras que los indicadores detrás del punto de falla permanecen blancos. Los inspectores sólo necesitan observar el estado de los indicadores a lo largo de la ruta; la sección entre el último indicador rojo y el primer indicador blanco es la ubicación de la falla. Este método reduce la carga de trabajo de las inspecciones tradicionales de línea completa a verificaciones de secciones locales, lo que mejora significativamente la eficiencia de la localización de fallas.

3. Mecanismo de reinicio

Una vez que se elimina la falla y se restablece la energía, el equipo se reinicia automáticamente después de un tiempo preestablecido. El localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil ofrece tiempos de reinicio seleccionables de 6, 12, 24 y 36 horas para adaptarse a las necesidades operativas de diferentes líneas, eliminando la necesidad de reinicio manual por parte del personal que sube al poste.

Estructura del producto y características del material.

1. Material de la carcasa

El localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil está moldeado en una sola pieza utilizando nanotecnología y materiales aeroespaciales de alta resistencia. La concha posee las siguientes características:

Alta transparencia: facilita la observación del estado interno del flip-up.

Resistencia a las manchas: la suciedad no se adhiere fácilmente a la superficie

Resistencia al envejecimiento: No se vuelve quebradizo bajo exposición prolongada al sol al aire libre.

Sin mantenimiento: no requiere mantenimiento adicional durante su vida útil diseñada

2. Composición de los componentes centrales

3. Método de visualización

El localizador de puesta a tierra JDX con indicador de fallas aéreo retráctil utiliza una pantalla mecánica abatible. Es blanco en funcionamiento normal y se vuelve rojo cuando se levanta para indicar una falla. El lado rojo está recubierto con material fluorescente, lo que lo hace muy visible con luz natural y aún identificable de noche o en condiciones de poca luz. Como fabricante, Comewill prioriza la resistencia a la intemperie en su selección de materiales de visualización, asegurando que los componentes giratorios no se desvanezcan ni se deformen bajo una exposición prolongada a los rayos UV.

Escenarios de instalación y métodos de detección: seguros y versátiles

Estos indicadores son bastante flexibles en cuanto a hacia dónde pueden llegar. Los instalamos en líneas aéreas (las que están en postes de servicios públicos), cables aéreos, cables subterráneos (los que están enterrados debajo de las ciudades) e incluso en barras colectoras dentro de los gabinetes de distribución. Básicamente, en cualquier lugar donde puedan aparecer fallos de cortocircuito en el sistema de distribución.
Debido a que se utilizan en tantos lugares diferentes, sus métodos de detección están diseñados para ser seguros: sin contacto directo con piezas vivas. Para la detección de voltaje, detectan el gradiente de potencial del campo eléctrico espacial alrededor de la línea. Para la detección de corriente, utilizan inducción electromagnética, algo así como funciona un transformador. Este diseño sin contacto cambia las reglas del juego: mantiene el dispositivo (y a nosotros) a salvo del alto voltaje y facilita mucho la instalación. No tenemos que cortar la línea ni cortar la energía para montarlos; simplemente sujételos y listo.

PRINCIPIO OPERATIVO

Principio de detección de cortocircuitos:
Con base en las características de los fenómenos de cortocircuito, se utiliza como criterio de actuación el cambio repentino de corriente durante un cortocircuito acompañado de un fallo de alimentación del dispositivo de protección. El método de interpretación para el diagrama de indicación de falla es el siguiente: Cuando las luces indicadoras 2, 5 y 8 de la fase A de la línea 2, no hay luz indicadora en la fase B, las luces indicadoras 3, 6 y 9 de la fase C se vuelven rojas, mientras que las luces indicadoras 11 y 12 permanecen blancas, se puede determinar que ha ocurrido una falla de cortocircuito en ese punto de la línea de salida.
