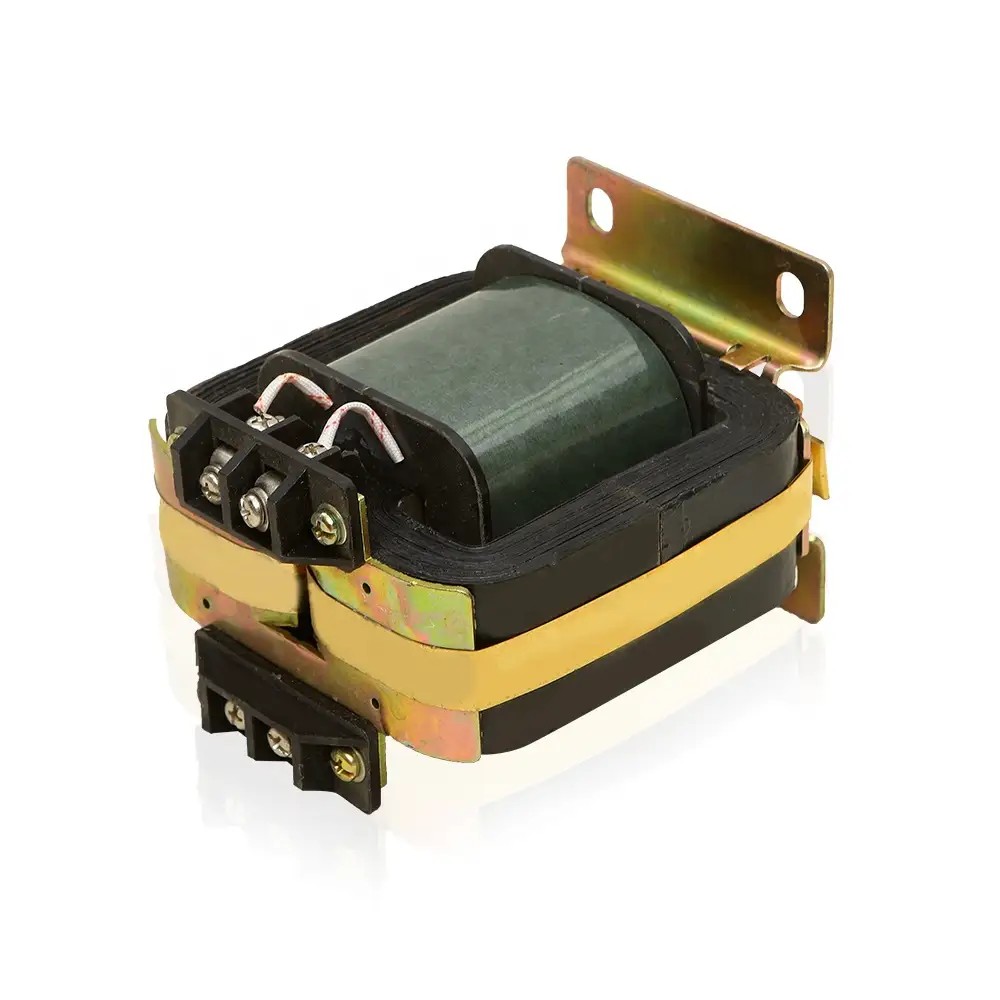

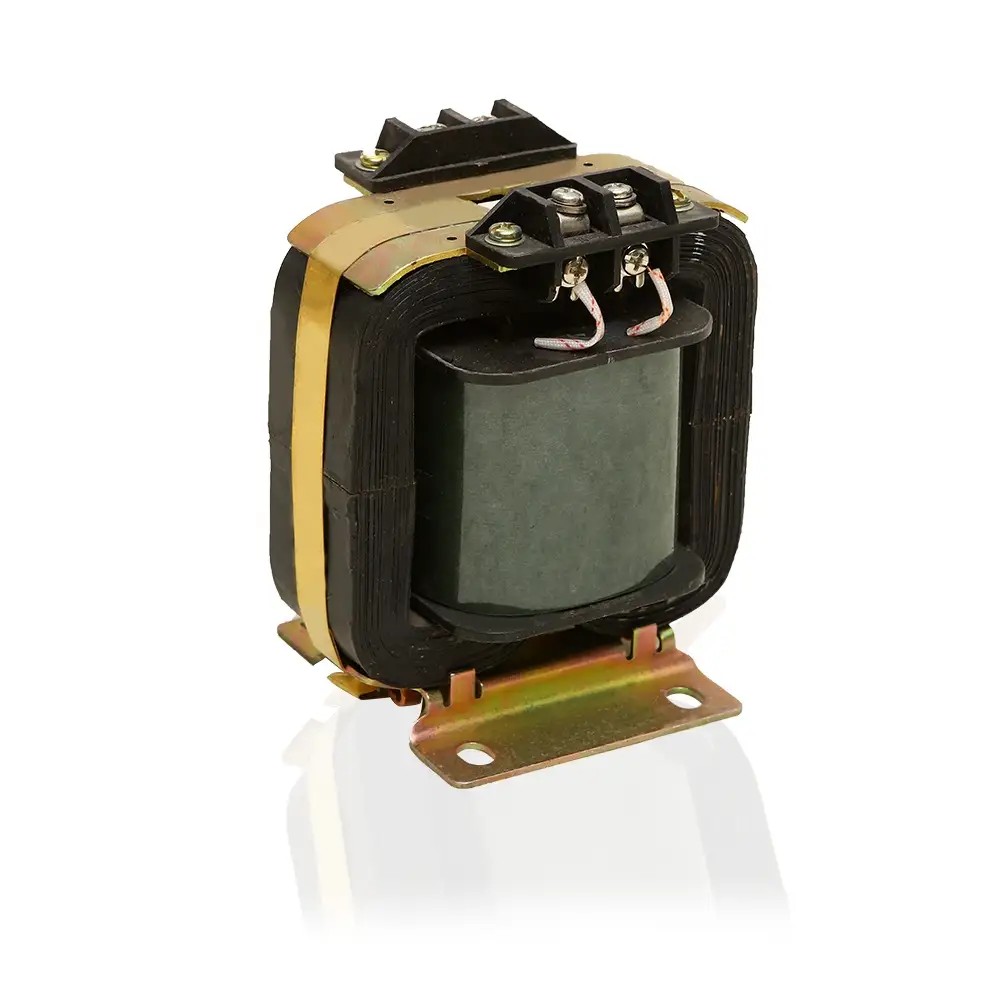

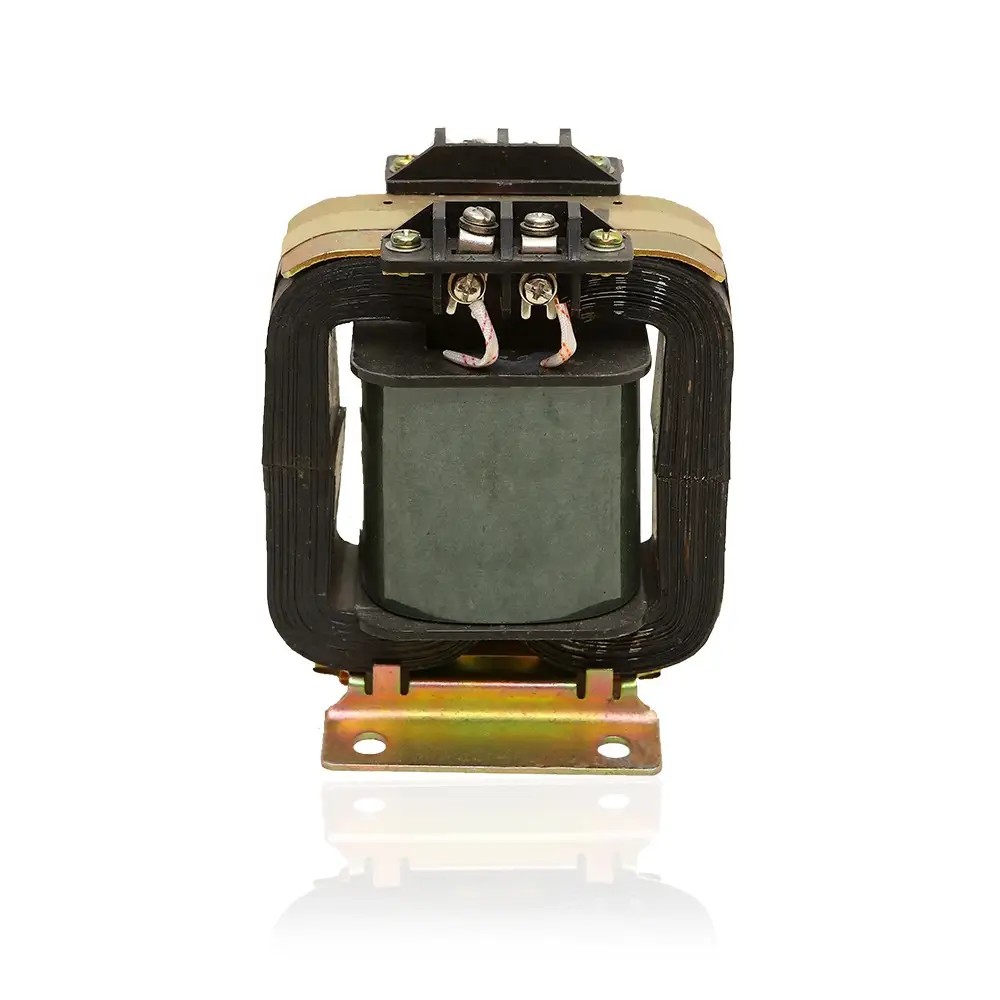

Transformador de voltaje JDG4-0.5

Como fabricante profesional de China, Comewill ofrece el transformador de voltaje JJDG4-0.5, diseñado para una medición precisa de voltaje, medición de energía y protección de relés. Construido con una robusta estructura fenólica termoestable y núcleos de acero al silicio de alta calidad, cumple con los estándares GB1207 e IEC60044-2.

Construcción robusta: un resistente marco de plástico fenólico termoestable combinado con núcleos de acero al silicio laminado en frío de alta calidad. Esta sólida construcción ofrece tres funciones imprescindibles para nuestras necesidades de adquisiciones: medición de voltaje puntual, medición de energía confiable y protección constante del relé, todas vitales para mantener la infraestructura del sistema eléctrico funcionando sin problemas. Cumple todos los requisitos de los estándares nacionales GB1207 y las normas internacionales IEC60044-2:2003, cumpliendo con los estrictos estándares de calidad y cumplimiento que nuestra empresa establece para proyectos de adquisiciones.

Construido teniendo en cuenta nuestras principales prioridades de adquisición (precisión, seguridad y larga vida útil), el transformador de voltaje JDG4-0.5 es una combinación perfecta para nuestras necesidades al equipar instrumentos de medición o sistemas de relés de protección. Su diseño compacto pero resistente resiste sobrecargas y sigue funcionando de manera constante incluso en condiciones interiores difíciles, lo que aumenta directamente la eficiencia y la seguridad de los sistemas de energía que implementamos. Ya sea para compras al por mayor o actualizaciones de equipos específicas, este transformador demuestra ser una opción confiable y rentable que se alinea perfectamente con los requisitos de calidad de adquisición y las necesidades funcionales de nuestra empresa.

Especificación

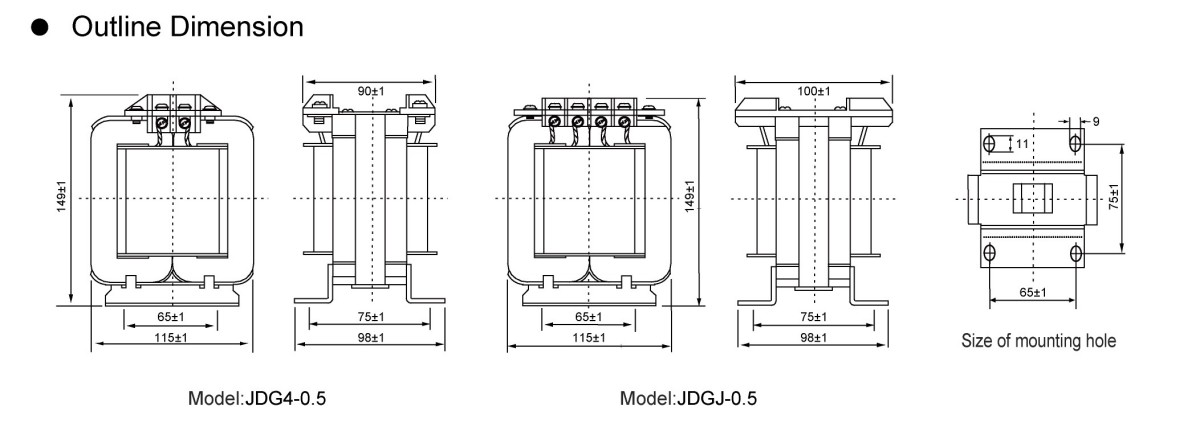

Esquema y dimensiones de la instalación

Dimensiones de instalación del transformador de bajo voltaje para interiores JDG4-0.5

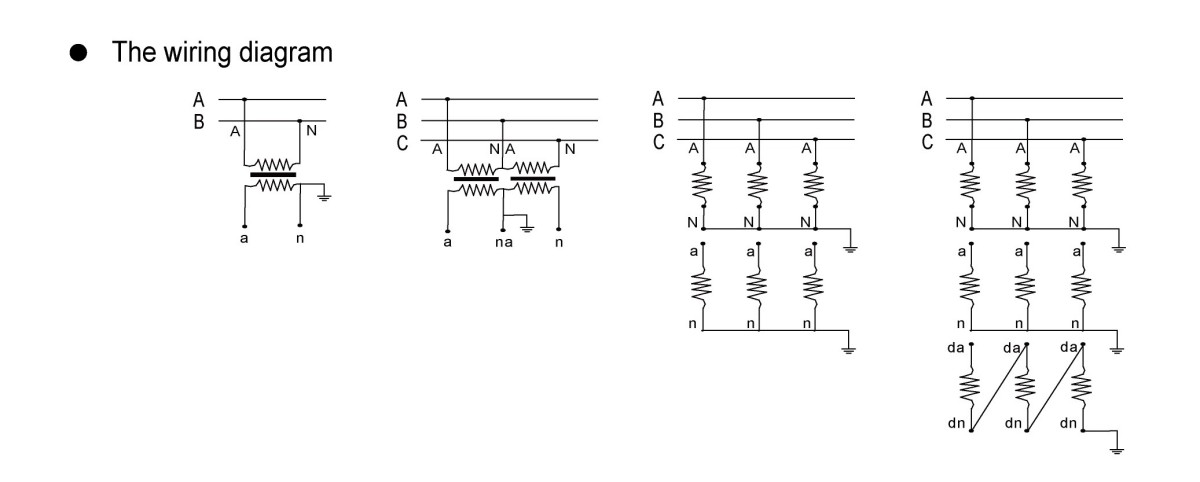

Métodos de conexión para transformadores de voltaje.

Soluciones de conexión de transformadores de voltaje orientadas a adquisiciones para Welcome (Wenzhou) Electric Co., Ltd

Al seleccionar y adquirir transformadores de voltaje (PT) de nuestra fábrica, tres esquemas de conexión especializados se destacan por su practicidad de ingeniería, cada uno adaptado a distintos requisitos del sistema y prioridades funcionales, lo que garantiza la alineación con los estándares de adquisición del proyecto:

1. Conexión a tierra en estrella (Y-Y)
Exclusiva de los sistemas de energía con puntos neutros sin conexión a tierra o aquellos conectados a tierra mediante bobinas de supresión de arco, esta conexión exige que el terminal neutro del devanado primario esté directamente conectado a tierra. Su valor de adquisición principal radica en permitir una medición precisa de la tensión fase-tierra, un requisito no negociable para el monitoreo del estado del aislamiento en dichas arquitecturas de sistemas.
2. Conexión Delta V-V Incompleta
Construido utilizando dos PT monofásicos, este esquema interactúa con los voltajes de línea UAB y UBC de la red eléctrica para formar una estructura delta incompleta. Una opción de elección para la adquisición en redes sin conexión a tierra/con bobina de supresión de arco de 20 kV y menos, destaca en la detección de voltaje entre fases. Una consideración crítica de adquisición: carece de la capacidad de medir el voltaje de fase a tierra, lo que lo hace inadecuado para escenarios que requieren un monitoreo total del voltaje.
3. Abra la conexión Delta de múltiples devanados
Formada por tres PT monofásicos de tres devanados, esta configuración adopta cableado YN, yn, d11 o YN, y, d11, con el neutro del devanado secundario en estrella conectado a tierra a través de la fase B. Como opción de adquisición versátil, se adapta a todos los niveles de voltaje, particularmente a sistemas de 3~15 kV. El devanado secundario ofrece una funcionalidad dual (medición de voltaje entre fases y fase a tierra), mientras que el diseño delta abierto del devanado secundario auxiliar admite la conexión a monitores de aislamiento, relés de red sin conexión a tierra o dispositivos de protección del sistema de puesta a tierra directa, ampliando su aplicabilidad en diversos escenarios de adquisición.
