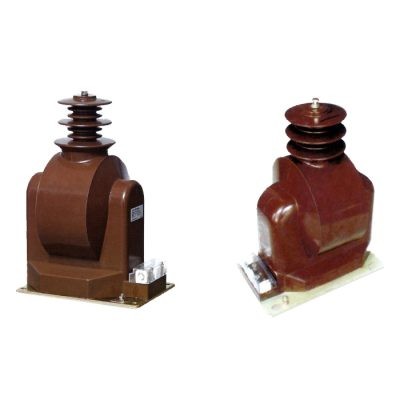

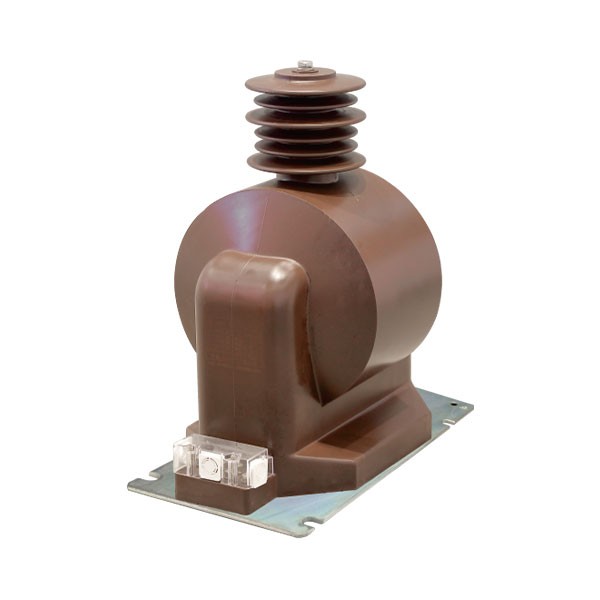

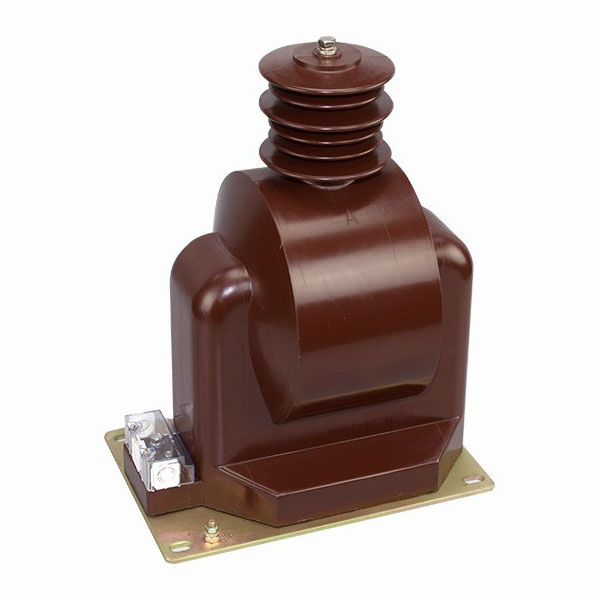

Diseñado con aislamiento de fundición de resina epoxi y estructura exterior completamente cerrada, el transformador de voltaje JDZX9-35D/290 de calidad de fábrica de Comewill garantiza alta precisión, gran durabilidad y confiabilidad a largo plazo. Se utiliza ampliamente en medición de energía, monitoreo de voltaje y protección de relés, lo que lo convierte en una solución ideal para aplicaciones industriales y de redes eléctricas modernas.

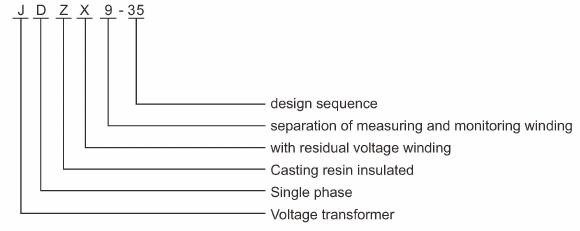

Bienvenido al transformador de voltaje JDZX9-35 de (Wenzhou) Electric Co., Ltd. El modelo contiene información estructural y de uso clave, que se puede desmontar y comprender fácilmente:
J – Transformador de voltaje
D – Estructura monofásica
Z – Aislamiento moldeado con resina epoxi
X – Con devanado de tensión residual (para protección de puesta a tierra)
9 – Número de secuencia de diseño
35 – Tensión nominal: 35kV
El nombre de este modelo resalta directamente los atributos principales del transformador de voltaje JDZX9-35D/290: diseñado específicamente para sistemas de energía de voltaje medio, adopta aislamiento de resina fundida, estructura monofásica y también puede equiparse con devanados de voltaje residual, lo que se adapta perfectamente a las necesidades de uso de los sistemas de 35 kV.
Para garantizar un funcionamiento estable a largo plazo, el transformador de voltaje JDZX9-35D/290 debe utilizarse en las siguientes condiciones:
Instalación: solo para uso en exteriores
Temperatura ambiente:
Máximo: +40°C
Mínimo: -25°C
Promedio diario ≤ 30°C
Altitud: ≤ 1000 m (se requiere diseño personalizado para altitudes más altas)
Nivel de contaminación: Adecuado para ambientes Clase IV
Atmósfera: Libre de polvo severo o gases corrosivos
| Tipo | Relación de tensión nominal (V) | Combinación de clases de precisión | Salida nominal (VA) | Salida máxima (VA) | Nivel de aislamiento nominal (kV) |
| JDZX9-35 | 35000/√3/100/√3/100/3 | 0,2/6P | 30/100 | 600 | 40,5/95/200 |
| 0,5/6P | 50/100 | ||||
| JDZXF9-35 | 35000/√3/100/√3/100/√3/100/3 | 0,2/0,2/6P | 20/20/100 | 2×300 | |
| 0,2/0,5/6P | 25/30/100 | ||||
| 0,5/0,5/6P | 30/30/100 |
Comewill, como proveedor experimentado de transformadores de voltaje en China, ofrece servicios de personalización flexibles:
Relación de voltaje personalizada y clase de precisión disponibles
Soluciones personalizadas para requisitos específicos del proyecto
Soporte para diseños no estándar
Notas de uso:
Utilice sólo una relación de voltaje a la vez para una medición precisa
Evite el funcionamiento simultáneo de relaciones múltiples
Proporcione parámetros detallados al realizar el pedido para garantizar el mejor rendimiento
El transformador de voltaje JDZX9-35D/290 se usa ampliamente en:
Sistemas de red eléctrica
Subestaciones
Distribución de energía industrial
Sistemas de medición de energía.
Aplicaciones de protección de relés
Para garantizar que el transformador se ajuste perfectamente a los requisitos de su sistema, especifique:
Relación de voltaje
Clase de precisión
Salida nominal
Requisitos especiales (si los hay)
Para soluciones personalizadas, el equipo técnico de Comewill está listo para brindar soporte profesional desde el diseño hasta la entrega, garantizando un funcionamiento confiable y eficiente en su sistema eléctrico. ¡Bienvenido a contactarnos y obtener una cotización ahora!
