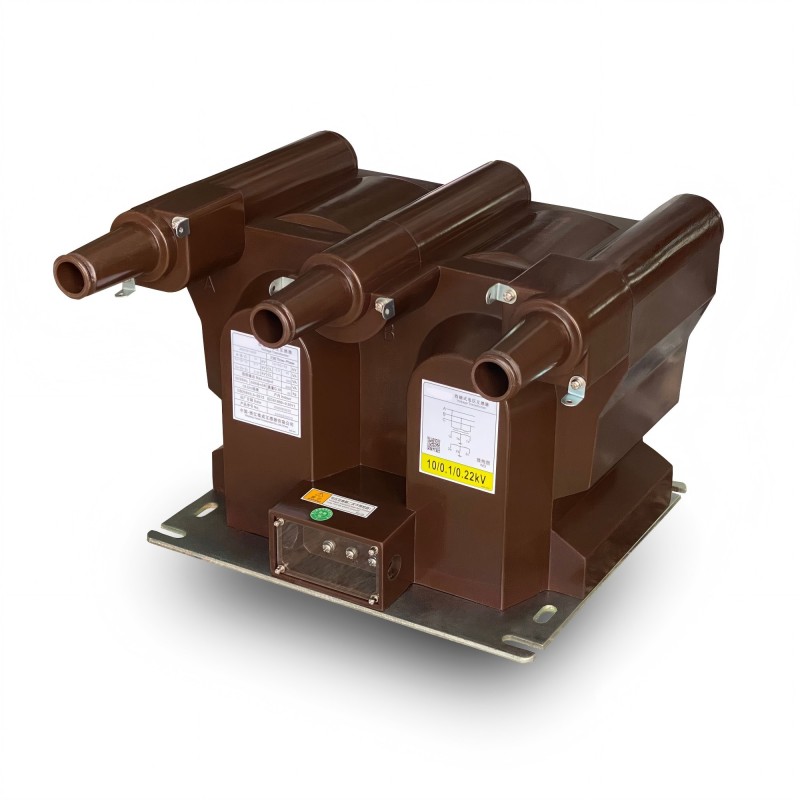

Transformador de voltaje JSZV18-24R

Con años de experiencia en la producción de transformadores de voltaje JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. puede suministrar una amplia gama de transformadores de voltaje para interiores de 0,72-40,5 kV. Nuestro transformador tiene un diseño de estructura y escenarios de aplicación que se adaptan particularmente a los requisitos de los sistemas de media tensión:

Este transformador adopta una estructura de aislamiento de fundición de resina epoxi completamente cerrada, que envuelve el devanado primario, el devanado secundario y el núcleo circular de hierro en su interior, y tiene la capacidad de resistir la contaminación y la humedad directamente. El producto también está equipado con un enchufe en forma de codo, que no solo mejora el sellado ambiental, sino que también facilita la instalación y el cableado en el sitio no requiere mucho esfuerzo.

El transformador de voltaje JSZV18-24R de calidad está diseñado específicamente para escenarios interiores donde el punto neutro no está conectado a tierra. Ya sea midiendo corriente, calculando energía eléctrica o protegiendo relés, puede ser de gran utilidad. Capaz de adaptarse a frecuencias de 50 Hz o 60 Hz, capaz de soportar voltajes de equipos de hasta 24 kV y realizar monitoreo de voltaje en sistemas de energía de media tensión con estabilidad y precisión, cumpliendo plenamente con los requisitos in situ.

Parámetro técnico principal

1.Tensión primaria nominal: opcional 20 kV o 22 kV, adecuada para diferentes requisitos de voltaje de sistemas de media tensión;
2. Voltaje secundario nominal: Hay tres especificaciones: 100 V, 100/100 V y 100/220 V, que pueden combinarse con diferentes cableados de equipos secundarios;
3. Tensión nominal del devanado de tensión residual: cubre 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, y cumple requisitos especiales como protección de conexión a tierra;
4.Factor de potencia de carga: cos Φ=0,8 (histéresis), consistente con las características de carga de los circuitos secundarios convencionales;
5.Estándares de ejecución: siga IEC60044-2:2003 o IEC61869-1 y 3, con rendimiento y calidad comparados con estándares internacionales.

Otros parámetros técnicos, consulte lo siguiente:

Observaciones: Previa solicitud, nos complace suministrar transformadores que cumplan con otros estándares o que tengan especificaciones técnicas no estándar.

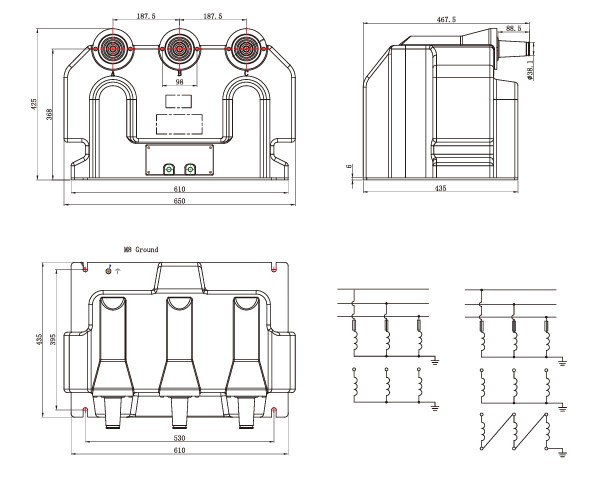

dibujo de contorno

Características clave

Bienvenido El transformador de voltaje JSZV18-24R de (Wenzhou) Electric Co., Ltd, con sus sólidas ventajas de rendimiento, es adecuado para los requisitos de sistemas de voltaje medio. Los aspectos más destacados específicos son los siguientes:

1.Amplia adaptabilidad de voltaje
Con una clasificación de 24 kV, el transformador de voltaje JSZV18-24R maneja fluctuaciones de voltaje significativas, lo que garantiza un monitoreo estable y una salida de señal precisa durante transitorios o regulación del sistema.

2.Respuesta rápida
Capta rápidamente los cambios de voltaje y transmite señales instantáneamente a los dispositivos de protección, lo que permite una rápida eliminación de fallas y una mayor confiabilidad del sistema.

3. Pérdida de histéresis baja
Los materiales magnéticos avanzados y el diseño optimizado reducen la pérdida de energía, mejoran la eficiencia, minimizan la generación de calor y extienden la vida útil.

Ya sea en un escenario con frecuentes fluctuaciones de voltaje o en un sistema de media tensión con requisitos de velocidad de respuesta y consumo de energía, este transformador puede resistir. Si quieres conocer los detalles específicos de adaptación del escenario, ¡dímelo directamente!
