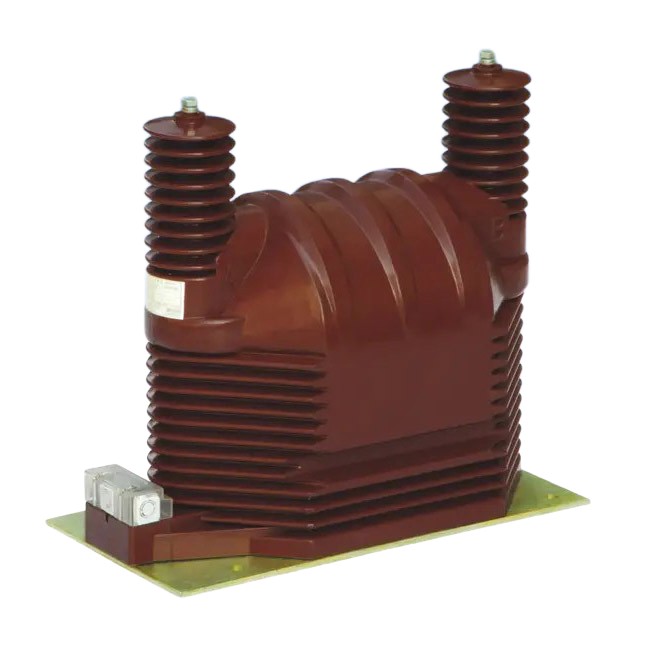

Construidos con materiales aislantes de primera calidad, los transformadores de voltaje JDZ9-35Q de alta calidad fabricados por Comewill, un fabricante profesional en China, tienen un diseño compacto pero resistente. Eso significa que resisten bien mecánicamente y ofrecen un aislamiento eléctrico sólido, sin escatimar en durabilidad. Cada modelo también tiene su propia especialidad: el JDZ9-35Q maneja la humedad como un profesional, por lo que es perfecto para lugares húmedos o mojados. El JDZ9-35G, por otro lado, viene con una fuerte protección contra sobretensión: mantiene su sistema eléctrico a salvo de picos repentinos de voltaje.
Ya sea que esté utilizando transformadores de voltaje JDZ9-35Q en subestaciones, plantas industriales o redes de distribución de energía, ambos modelos brindan mediciones de voltaje consistentes y precisas a largo plazo. No sólo hacen el trabajo: hacen que su sistema eléctrico sea más seguro y más eficiente.
Tensión nominal: 35kV (lado primario)
Relación de transformación nominal: 35000/100 V (algunos modelos admiten configuración de múltiples devanados)
Nivel de precisión: 0,2, 0,5, 1,0, 3,0, 6P (algunos modelos admiten niveles combinados, como 0,2/0,5/6P)
Nivel de aislamiento nominal: 40,5/95/200 kV (algunos modelos son 42/95/185 kV)
Salida máxima: 1000 VA (algunos modelos pueden alcanzar hasta 2000 VA)
Fundición de resina epoxi totalmente cerrada, resistente a la contaminación y la humedad, adecuada para regiones tropicales.
Instalación de placa inferior, tamaño compacto, admite instalación en cualquier dirección.
La caja de terminales de salida secundaria puede conducir cables en múltiples direcciones y tiene un diseño antirrobo.
Medición de energía, monitoreo de voltaje y protección de relés en el sistema eléctrico.
El transformador de voltaje JDZ9-35Q también se puede instalar en el tipo KYN-35 y otros equipos de distribución de alto voltaje.

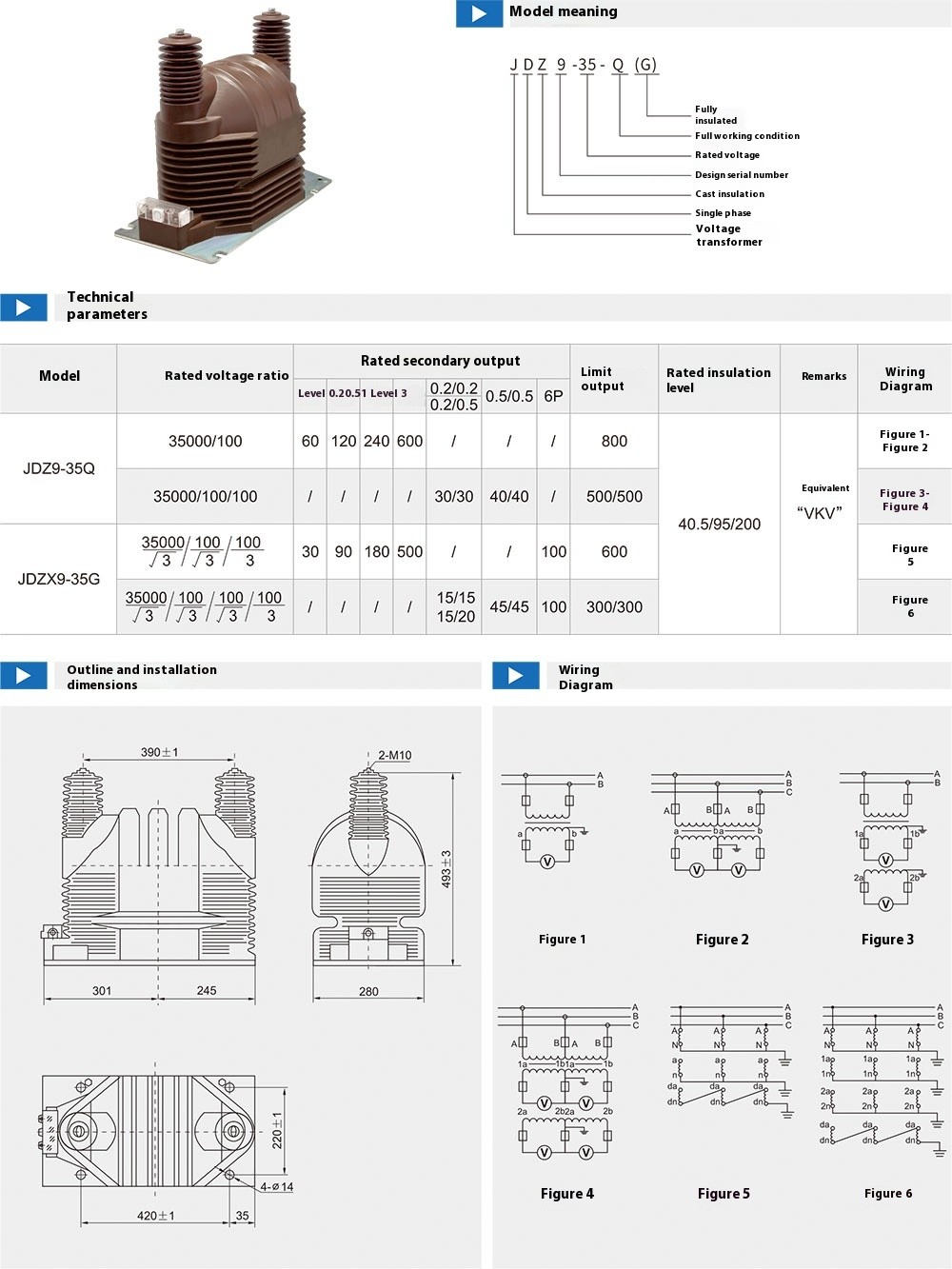

| Tipo | relación de tensión activada (kV) | Salida secundaria nominal (VA) | Salida máx. (VA) | nivel de aislamiento indicado (kV) | Diagrama de cableado | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figura 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figura 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1 ✓3 / ✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figura 5 | |
| 35 /0.1/0.1/0.1 ✓3/ ✓3/ ✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figura 6 | ||
