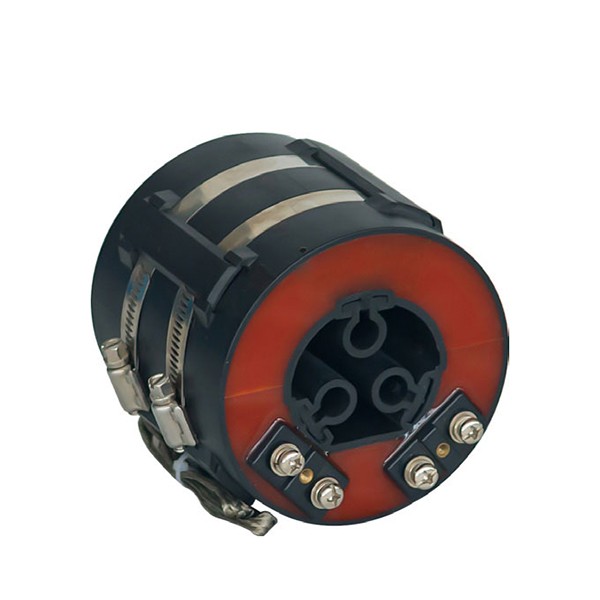

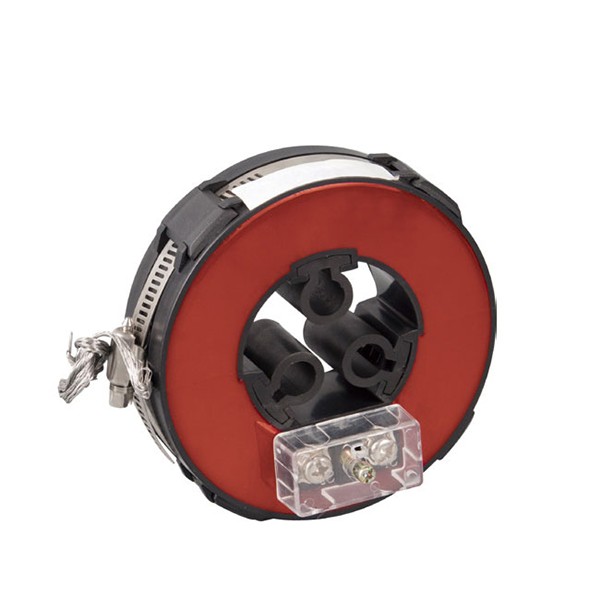

Transformador de corriente LMZK-10

Comewill, como fabricante y proveedor líder en China, le proporciona el transformador de corriente LMZK-10, que ofrece ventajas fundamentales que incluyen un tamaño compacto, núcleo desmontable para una fácil instalación y medición de alta precisión utilizando acero al silicio importado. Está diseñado específicamente para aparamenta compacta de 10 kV.

Este transformador de corriente LMZK-10 tiene ventajas fundamentales como tamaño pequeño, peso ligero, conmutable y fácil instalación, y es ampliamente adecuado para las necesidades de adquisición de aparamenta de red en anillo compacta y completamente aislada. Es particularmente adecuado para combinar con equipos terminales remotos como RTU y FTU para formar una unidad de muestreo, proporcionando una solución integral y soporte de datos para todo el sistema. Después de la adquisición e instalación, no es necesario modificar el cableado original. Se puede instalar directamente en los cables entrantes y salientes conectados, lo que hace que la operación sea simple y rápida, reduciendo significativamente el costo de instalación de ingeniería. En la actualidad, se ha utilizado ampliamente en series compactas de aparamenta de red en anillo totalmente aisladas, como SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, etc., y también es adecuado para la adquisición y las necesidades de soporte de subestaciones combinadas, cajas de distribución de cables y otros equipos.

En términos de materiales y procesos del núcleo, el transformador de corriente LMZK-10 utiliza láminas de acero al silicio de alta permeabilidad importadas de alta calidad como materiales magnéticos, que tienen las características de núcleos de hierro desmontables y bajas pérdidas en el circuito magnético. La resina se vierte al vacío dentro de una carcasa de plástico retardante de llama, con excelente resistencia a la humedad, rendimiento estable y sin necesidad de mantenimiento posterior, lo que cumple con los requisitos de rentabilidad de compra para un uso a largo plazo. Durante la instalación, sujete los dos anillos semicirculares al cable con separación de fases y asegúrelos con abrazaderas para combinar perfectamente con el cable, creando una apariencia hermosa y coordinada. El producto es adecuado para la adquisición de cables de 10 KV con especificaciones que van desde 35 mm² hasta 400 mm². La abrazadera está hecha de material de acero inoxidable de alta calidad, resistente y fiable. No se generan corrientes parásitas durante el uso, lo que garantiza el funcionamiento seguro del equipo.

Requisitos técnicos para el entorno de trabajo e instalación-Transformador de corriente LMZK-10

El factor de potencia en el lado de la carga debe cumplir con COS φ=0,8 (que presenta características de histéresis).
La corriente secundaria nominal se puede seleccionar entre especificaciones de 5 A o 1 A para satisfacer las necesidades de diferentes sistemas de energía.
Rango de temperatura ambiental: el límite inferior es -5 ℃, el límite superior es 40 ℃ y la temperatura promedio diaria no debe exceder los 30 ℃.
La frecuencia de funcionamiento nominal admite dos estándares comunes: 50 Hz o 60 Hz.
La altitud de instalación del equipo debe controlarse a 1000 metros o menos.
El nivel de contaminación cumple con el estándar Nivel II y es adecuado para entornos industriales convencionales.

La producción e inspección del producto siguen estrictamente los estándares nacionales GB20840.1 y GB20840.2.

DATOS TÉCNICOS

LMZK1

LMZK2

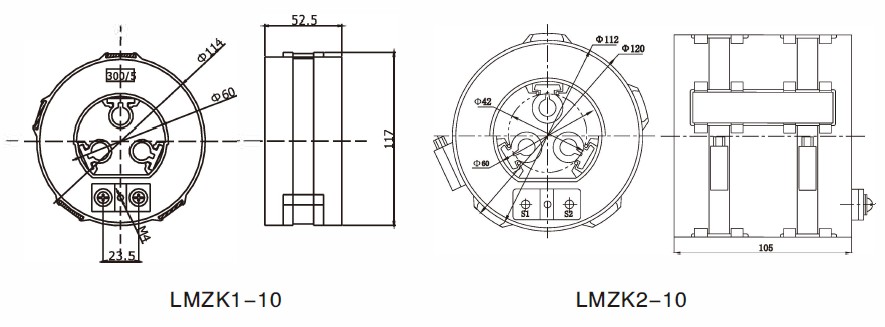

Dimensión de contorno
