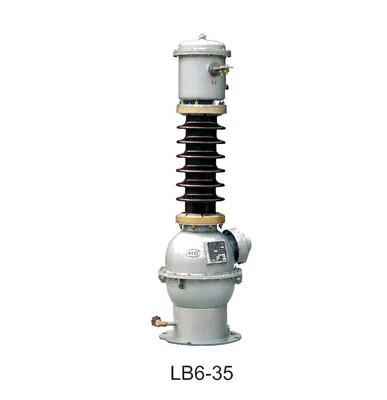

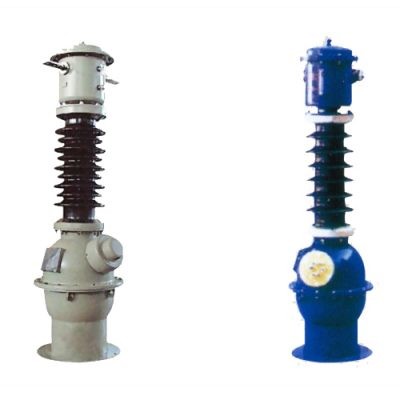

Transformador de corriente LB6-35

Como transformador de corriente para exteriores profesional de 0,72-40,5 kV en China, a Comewill le gustaría ofrecerle un transformador de corriente LB6-35 de calidad, que cuenta con características de excitación sólidas, funciona de manera confiable y es muy fácil de mantener. Con una estructura sellada y un expansor de metal en la parte superior, está diseñado para durar. Perfecto para proyectos de adquisiciones en altitudes inferiores a 1000 m, soporta temperaturas de -30 °C a 40 °C sin problemas.

Nos aseguramos de que el transformador de corriente LB6-35 cumpla con los estándares de calidad internacionales, por lo que se adapta perfectamente a su sistema de energía de media tensión. ¿Necesita especificaciones detalladas, cotizaciones personalizadas o ayuda con adquisiciones al por mayor? Simplemente comuníquese con Welcome (Wenzhou) Electric Co., Ltd. Nuestro equipo lo ayudará a agilizar su proceso de adquisición y elaborará un plan de suministro que funcione para usted.

Parámetro técnico

Especificación

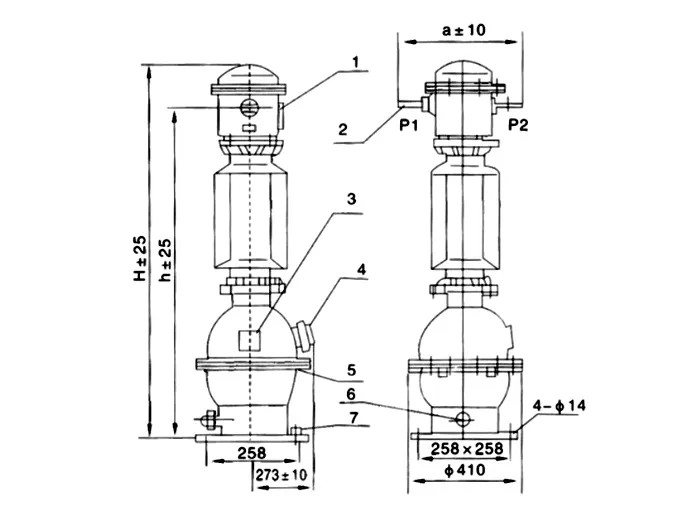

Número	Nombre	Describir
1	Indicador de nivel de aceite

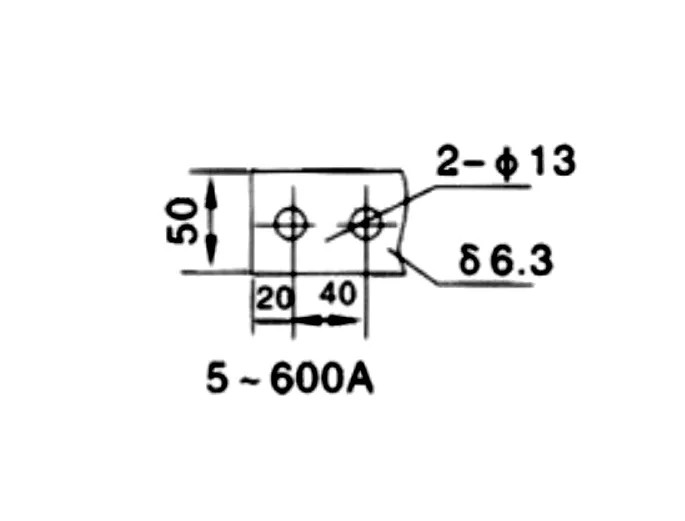

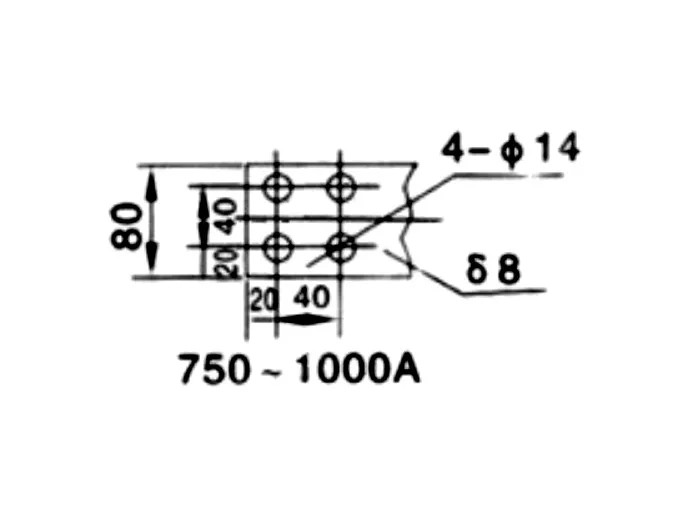

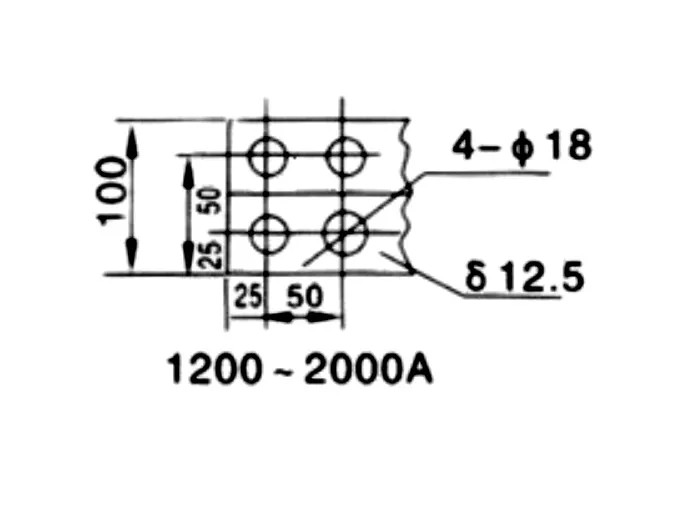

2	terminal de salida
3	Letrero
4	Caja de conexiones secundaria
5	Gancho de elevación
6	Válvula de muestra de aceite
7	perno de tierra

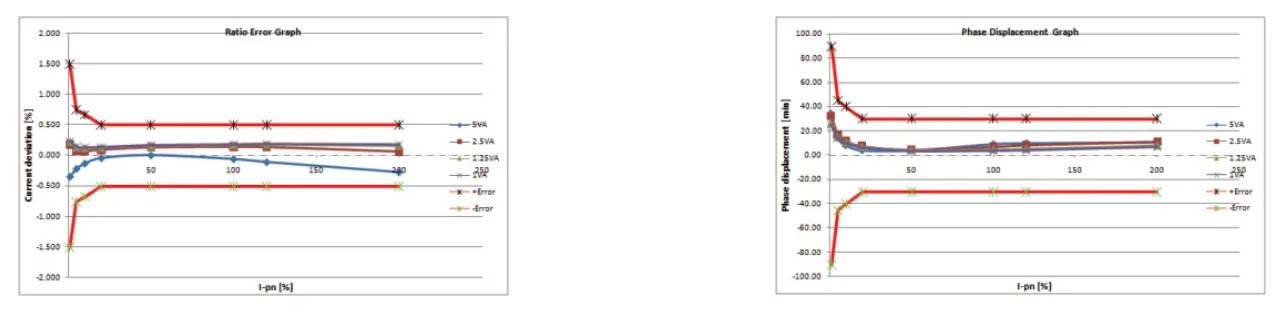

prueba de precisión

1. Parámetros principales
Tensión nominal: 35 kV, adecuada para sistemas de energía de media tensión, es una selección comúnmente utilizada para la adquisición de equipos de alta tensión.
Frecuencia nominal: 50 Hz/60 Hz, compatible con las principales frecuencias de la red global, se puede adaptar directamente a proyectos en varias regiones
Método de aislamiento: aislamiento con papel de aceite, utilizando una combinación de aceite aislante y papel aislante de alta calidad, con un rendimiento de aislamiento estable y una fuerte resistencia al voltaje.
Forma de instalación: Tipo exterior, diseño estructural adecuado para ambiente exterior, capaz de resistir la influencia de factores naturales como viento, lluvia, arena, etc.

2. Indicadores técnicos clave
Rango de corriente única: 5A~2000A, que cubre la mayoría de los requisitos de medición para las condiciones de trabajo. Las especificaciones comunes incluyen 5/5, 10/5, 30/5, etc., lo que admite la personalización de especificaciones especiales según las necesidades de adquisición.
Corriente secundaria: la salida estándar de 5 A, de acuerdo con los estándares internacionales de interfaz universal, se puede combinar directamente con equipos de soporte, como medidores eléctricos y relés.
Corriente de estabilidad térmica: valor efectivo de 1 segundo (por ejemplo, la corriente de 5 A corresponde a 0,5 kA, la corriente de 2000 A corresponde a 1020 kA), capaz de soportar choques térmicos a corto plazo en condiciones de falla sin ningún riesgo de daño.
Corriente estable dinámica: salida máxima (por ejemplo, la corriente de 5 A corresponde a 1,28 kA, la corriente de 2000 A corresponde a 2550 kA), capaz de resistir la fuerza electromagnética generada por la corriente de cortocircuito y mantener la integridad estructural.
Límite de aumento de temperatura: el aumento máximo de temperatura del devanado es de 55 ℃ (medido mediante el método de resistencia/método de termómetro), y el aumento máximo de temperatura de la capa superior de aceite es de 50 ℃ (medido mediante el método de termómetro), evitando eficazmente el envejecimiento del aislamiento debido al sobrecalentamiento y extendiendo la vida útil del producto.

3. Precauciones de uso y adquisición.
Producción y mantenimiento: El transformador de corriente LB6-35 se somete a un tratamiento de secado al vacío y de inmersión en aceite antes de salir de fábrica para eliminar completamente la humedad y el aire, asegurando la confiabilidad del aislamiento; Debido a que la estructura no está completamente sellada, la calidad del aceite debe verificarse periódicamente durante el uso y puede ser necesario filtrarlo o reemplazarlo para garantizar el funcionamiento continuo y estable del equipo.

Escenarios aplicables:

El transformador de corriente LB6-35 está diseñado específicamente para el monitoreo y la protección de corriente de líneas de transmisión de alto voltaje, puede proporcionar señales de corriente precisas, admitir medición de energía, protección de relés y trabajos de control del sistema, y ​​garantizar el funcionamiento seguro y estable de la red eléctrica.
Si necesita comprender mejor la información técnica detallada del producto, obtener cotizaciones personalizadas o consultar planes de adquisición al por mayor, no dude en comunicarse con Welcome (Wenzhou) Electric Co., Ltd. Le brindaremos servicios profesionales de soporte y adquisición de equipos de alto voltaje para satisfacer las necesidades reales de su proyecto.
